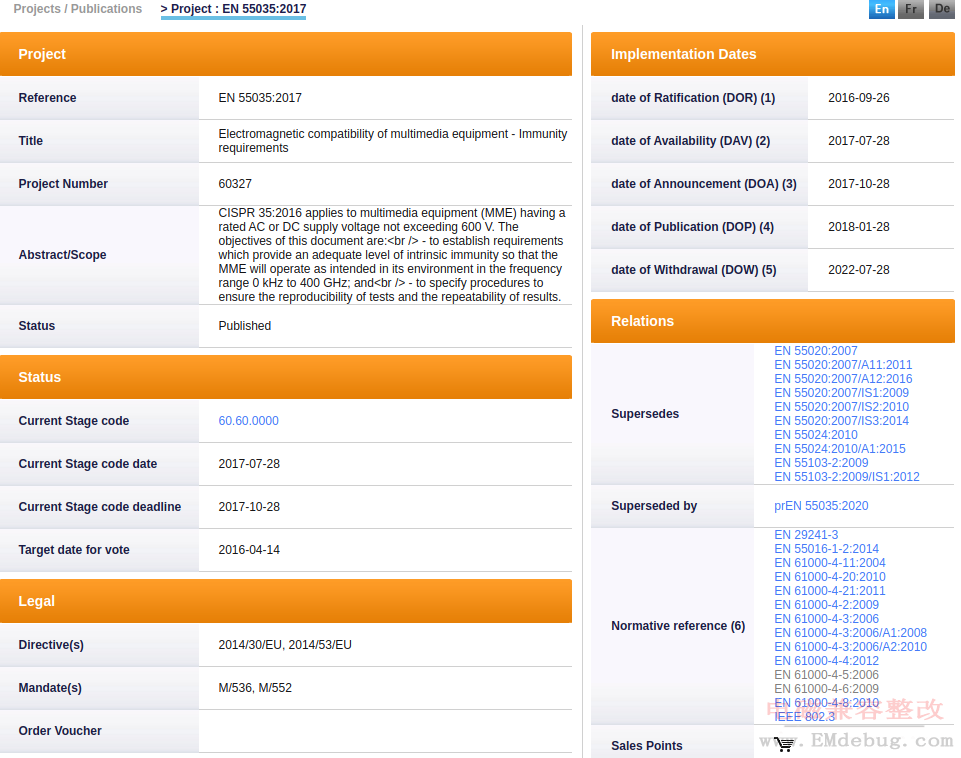

EN 55035 & EN 55020 & EN 55024

摘要:  EN 55035适用产品范围: 多媒体标准包含以前的EN 55020(AV)类产品和EN 55024(ITE)类产品,也包含专业用途的多媒体产品。 EN 55035详细测试要求: EN 55035的测试要求并非EN 55020与EN 55024测试要求的简单 ... . ...

EN 55035适用产品范围:

多媒体标准包含以前的EN 55020(AV)类产品和EN 55024(ITE)类产品,也包含专业用途的多媒体产品。

EN 55035详细测试要求:

EN 55035的测试要求并非EN 55020与EN 55024测试要求的简单叠加,在这里,我们通过对比关键测试项目的要求差异,来清晰的认识EN 55035。

一、与EN 55020及EN 55024测试要求相同的测试项目

ESD (静电放电抗扰度)

EN 55035的测试要求:+/- 4KV for Contact dischange;+/- 8KV for Air dischange

EN 55020的测试要求:+/- 4KV for Contact dischange;+/- 8KV for Air dischange

EN 55024的测试要求:+/- 4KV for Contact dischange;+/- 8KV for Air dischange

二、与EN 55020及EN 55024测试要求不相同的测试项目

1. RS (辐射抗扰度)

EN 55035的测试要求: 80MHz - 1000MHz, 1800MHz, 2600MHz, 3500MHz, 5000MHz (3v/m)

EN 55020的测试要求:900MHz,790MHz-862MHz

EN 55024的测试要求:80MHz-1000MHz

2. EFT (快速脉冲群)

EN 55035的测试要求:+/- 1KV for AC mains port;+/- 0.5KV for analogue digital data ports and DC network power port

EN 55020的测试要求:only +/- 1KV for AC mains port

EN 55024的测试要求:+/- 1KV for AC mains port;+/- 0.5KV for analogue digital data ports and DC network power port

3. Surge (浪涌)

EN 55035的测试要求:

unshielded symmetrical port 1KV for without primary protechton in plance;
  • 4KV for the primary protactors fitted;
  • 0.5KV for coaxial or shielded signal port

DC network power port:0.5KV

AC mains power port:1KV for line to line, 2KV for line to earth

EN 55020的测试要求:N/A

EN 55024的测试要求
  • Signal ports and telecommunication ports: 1KV for without primary protectors fitted
  • DC power port: 0.5KV;
  • AC Mains power port: 1KV for line to line, 2KV for line to earch

4. CS (传导抗扰度)

EN 55035的测试要求:0.15MHz - 10MHz:3V; 10MHz-30MHz: 3Vto 1V, 30MHz-80MHz:1V

EN 55020的测试要求:N/A

EN 55024的测试要求:0.15MHz - 10MHz:3V

5. Power frequency Magnetic field (工频磁场抗扰度)

EN 55035的测试要求:1A/m

EN 55020的测试要求:N/A

EN 55024的测试要求:1A/m

6. Voltage Dips & short interruptions(电压跌落) - Voltage dips

EN 55035的测试要求:Residual voltages <5%  Number of cycles 0.5; Resudyal voltage:70% Number of cycles:25 for 50Hz, 30 for 60Hz

EN 55020的测试要求:N/A

EN 55024的测试要求:Residual voltages <5%  Number of cycles 0.5; Resudyal voltage:70% Number of cycles:25 for 50Hz, 30 for 60Hz

7. Voltage Dips & short interruptions(电压跌落) - Voltage interruptions

EN 55035的测试要求:Residual voltages <5%  Number of cycles: 250 for 50Hz, 300 for 60Hz

EN 55020的测试要求:N/A

EN 55024的测试要求:Residual voltages <5%  Number of cycles: 250 for 50Hz, 300 for 60Hz

三、EN 55035新增测试项目

1. Broadband impulse noise disturbances, repetitive (重复带宽脉冲噪声干扰) - Impulse Frequency Test level

测试要求:0.15MHz to 0.5MHz 107dBuV; 0.5MHz to 10MHz 107dBuV to 36dBuV; 10 to 30MHz 36dBuV  to 30dBuV

2. Broadband impulse noise disturbances,isolated(单独带宽脉冲噪声干扰) -- Impulse Frequency Test level

测试要求:0.15MHz to 30MHz 110dBuV

如果文章对你有帮助,欢迎点击上方按钮打赏作者

评论(1)

  1. EN 55035 DC端口需要测试surge 雷击测试吗?
    EN 55035 DC端口雷击等测试、仅适用于根据制造商规范可直接连接至室外电缆的端口。
    EN 55035 DC端口雷击等测试、仅适用于根据制造商规范,支持电缆长度大于3m的端口。

    Applicable only to ports which, according to the manufacturer’s specification, may connect directly to outdoor cables.
    Applicable only to ports which, according to the manufacturer’s specification, support cable lengths greater than 3 m.


    Immunity requirements for DC network power ports

    Immunity requirements for DC network power ports


    CISPR 35:2016 © IEC 2016 的Table J有举例子3个样品,雷击等相关的测试要求,不限于DC port

    多功能打印机的DC端口不用测试雷击,a multifunction printer - Surge for DC port


    a multifunction printer

    a multifunction printer


    平板电视的DC端口不用测试雷击,flat panel television - Surge for DC port

    flat panel television - Surge for DC port

    flat panel television - Surge for DC port



    笔记本电脑的DC 端口不用测试雷击,notebook computer - Surge for DC port

    notebook computer - Surge for DC port

    notebook computer - Surge for DC port
