什么是

电压跌落测试？

电压跌落试验（DIP）是电磁兼容性（EMC）测试的重要项目，用于评估电气电子设备遭遇电源电压骤降时的工作性能与可靠性。依据国际电工委员会（IEC）标准定义：电压跌落为工频电压有效值发生跌落，电压降至额定电压的 10%～90%，持续时间为 0.5 个基波周期至数十秒，经过该短时过程后电压恢复至正常水平。该类电压波动既可由电网、配电系统故障引发，也可来源于设备本身的设计缺陷或制造问题。

一

电压跌落试验目的


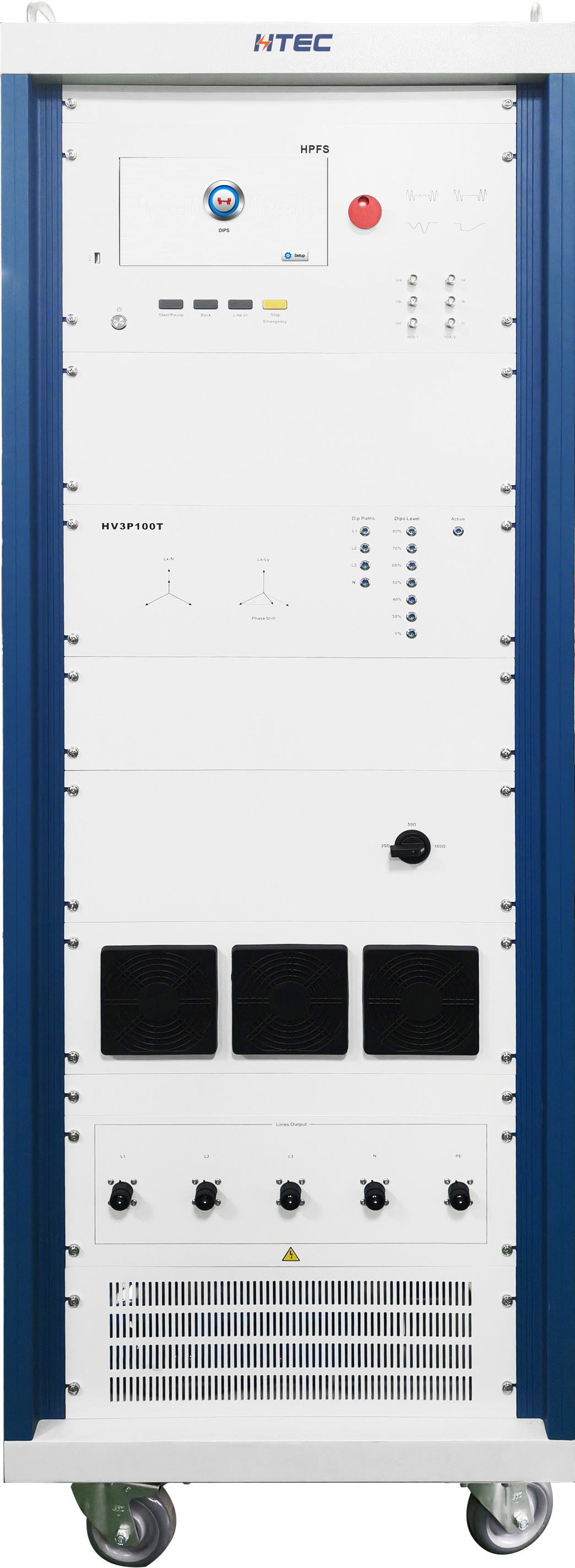

登录/注册后可看大图

电压跌落测试用于考核电路电压信号在正常工作条件下的抗扰动稳定性。在电力领域，该测试可评估电网与配电系统的电压耐受能力，保障供电系统可靠运行；在电子设备研发领域，则用于验证电子设备在实际工况下应对电压跌落的能力，保障设备工作可靠。

二

电压跌落测试的方法和标准

电压跌落测试的方法

电压跌落测试主要借助载波发生器及高精度测试仪器完成。测试过程中，需为被测电路接入负载，通过载波发生器模拟电压跌落扰动，观测电路电压变化。测试仪器可实时采集电压波形，对测试数据进行处理与分析，进而得到电压抗扰性能的评价指标。

依据标准

IEC 61000‑4‑11 / GB/T 17626.11：交流电源端口电压暂降、短时中断和电压变化抗扰度试验。

IEC 61000‑4‑29 / GB/T 17626.29：直流电源输入端口电压暂降、短时中断和电压变化抗扰度试验。

电压暂降测试等级采用 % UT 表示，代表暂降发生后剩余电压占参考电压的百分比，常用等级：0%、40%、70%、80%。

短时中断：通常指电源完全失电，持续时间为 250 个基波周期（50Hz）或 300 个基波周期（60Hz）。

电压变化：典型工况为电压骤降至 70% 参考电压并维持 1 个周期，再经过 25 个周期（50Hz）/30 个周期（60Hz）恢复至参考电压。

三

电压跌落测试的应用

电力领域

电压跌落测试在电力领域应用广泛，可用于验证电力系统的运行稳定性与负载适配能力。该测试能够精准测量不同电压等级下的电网电压波动特性，以及系统长期运行的电压稳态性能。通过电压跌落测试，可提前排查电网及配电系统的潜在故障隐患，保障电力系统持续、稳定运行。

电子设备研发领域

电压跌落测试在电子设备研发领域同样应用广泛。设备研发阶段，该测试可验证产品在不同负载工况下的电压稳定性、供电可靠性，以及长期连续工作的运行稳定性。借助电压跌落测试，能够有效排查电子设备的供电隐患与性能缺陷，为产品优化迭代、性能升级提供可靠的数据依据。

深圳市霍达尔仪器专业研发、生产EMC电磁兼容测试设备，提供设计、开发、EMC暗室、屏蔽室 ；为您提供全面EMC( 电磁兼容 ) 解决方案！欢迎来电咨询：0755-2721 5189
