射频传导抗扰度测试作为电磁兼容性（EMC）测试的重要组成部分，主要用于考核电子设备遭受射频传导干扰工况下的工作状态与运行性能。下文将对射频传导抗扰度测试的工作原理、测试搭建系统以及相关核心技术展开详细解析。

01

射频传导抗扰度测试原理

射频传导抗扰度测试的基本原理，是复现电子设备实际工况中可能遭遇的射频干扰环境：由射频干扰源生成干扰信号，并经由传输线路耦合至被测设备输入端，观测设备受干扰后的运行状态。测试期间需持续监测被测设备各项性能指标，以此判定设备能否符合对应的电磁兼容性标准规范。

02

射频传导抗扰度测试系统


登录/注册后可看大图

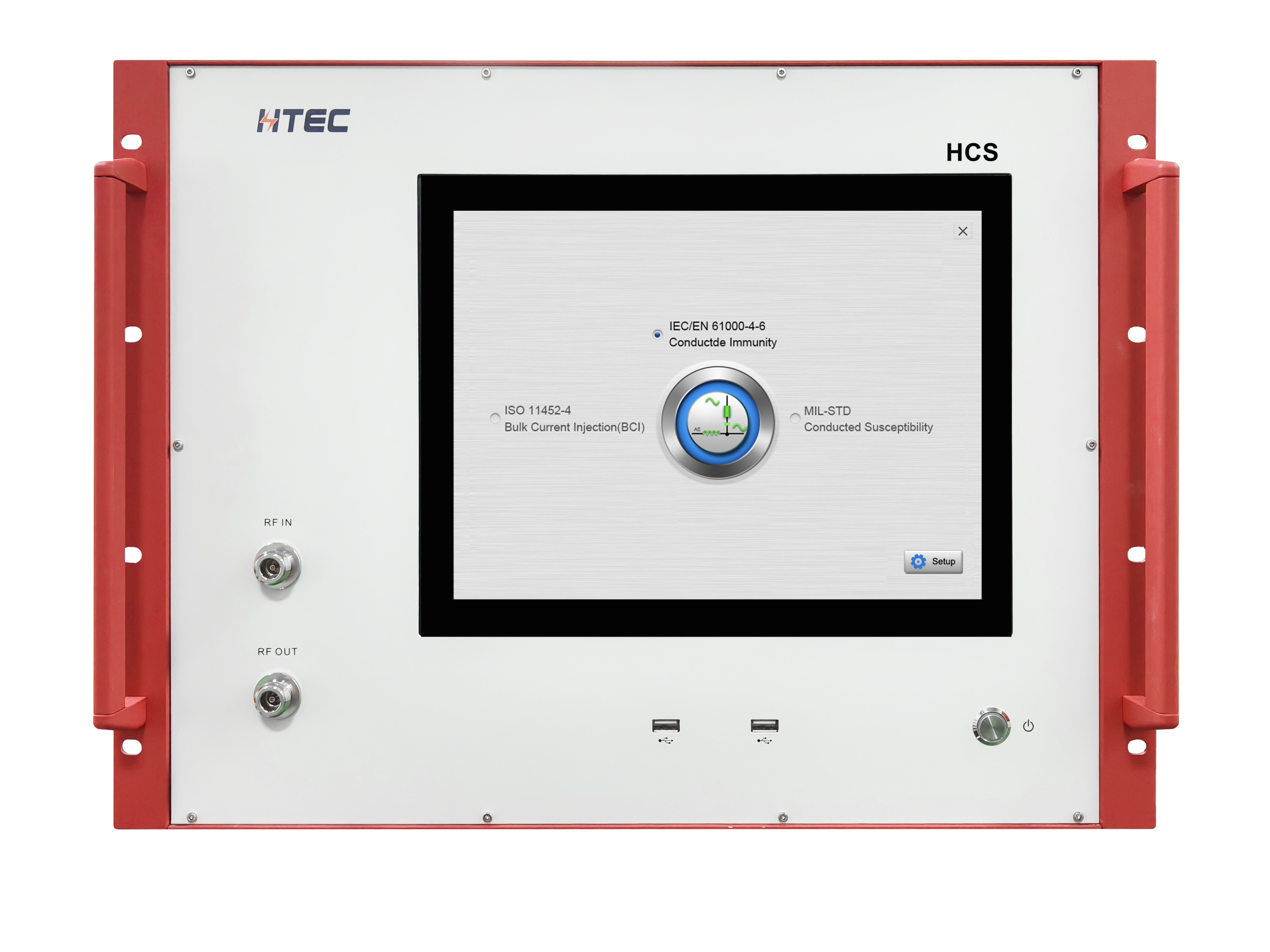

HCS 射频传导抗扰度测试系统可实现受试设备电源端口、信号端口的射频传导抗扰度试验。整套系统核心配置包含射频信号发生器、功率放大器、射频功率计、定向耦合器、CDN、选配电磁钳、选配电流注入钳及其配套校准套件、衰减器、测试软件以及各类专用附件。系统支持在 150kHz～230MHz 频段开展测试，能够满足 CDN 输出 30V、电磁钳与电流钳输出 10V 的传导抗扰度测试条件，完全遵循 IEC/EN 61000-4-6、GB/T 17626.6 等国内外标准。
该项测试需在电磁屏蔽室内开展。

03

关键技术

1.测试频段选取：射频传导抗扰度常规测试频率区间为 9kHz~80MHz，需结合被测设备应用场景以及相关标准规定，选定适配的测试频率范围。
2.测试布局规划：测试布局涵盖被测设备摆放位置、线路布设等内容。规范合理的布置方式能够有效降低测试偏差，保障测试结果精准可靠。
3.测试信号选型：依据被测设备自身工作特性，选用适配的激励信号，典型类型包含调幅信号、调频信号等。
4.测试环境管控：开展射频传导抗扰度试验时，需要管控外界电磁噪声干扰，降低试验误差。普遍采用屏蔽、可靠接地、滤波等手段实现环境优化。
射频传导抗扰度测试在电磁兼容领域具备举足轻重的地位。通过上文介绍，相信大家对于该项测试的基本原理、测试系统组成以及核心关键技术拥有更为全面的认知。在现场实际测试工作中，还应当结合项目实际工况细致分析、灵活调整，从而确保测试数据具备良好的准确性与可信度。
