IEC 61000-4-5 浪涌抗扰度试验的原理与示波器测量方法


登录/注册后可看大图

电子设备的普及使其面临越来越复杂的电磁环境，雷击和电网操作引起的浪涌（冲击）过电压，是设备故障的重要诱因之一。为确保设备在浪涌条件下的稳定运行与互操作性，国际电工委员会（IEC）制定了 IEC 61000-4-5《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》（对应中国标准 GB/T 17626.5），用于规范浪涌抗扰度试验的波形、等级和试验方法。

执行该项试验的核心设备是浪涌发生器（浪涌测试仪），而示波器是配套的测量仪器，用于捕获和记录试验过程中的电压、电流波形。二者分工不同：浪涌发生器负责产生高压浪涌脉冲，示波器负责观测波形，示波器本身不产生高压激励。理解这一点，是正确开展浪涌试验的前提。

IEC 61000-4-5浪涌试验的原理

浪涌试验模拟两类典型瞬态过电压来源：

- 雷击的间接效应：雷电击中外部线路或邻近物体时，在电源线、信号线上感应出的浪涌过电压；

- 开关操作过电压：电网或设备内部开关切换、故障跳闸引起的瞬态冲击。

为覆盖上述场景，浪涌发生器输出标准的组合波（Combination Wave）：

• 开路电压波形：1.2/50μs（波前时间 1.2μs，半峰值时间 50μs）；

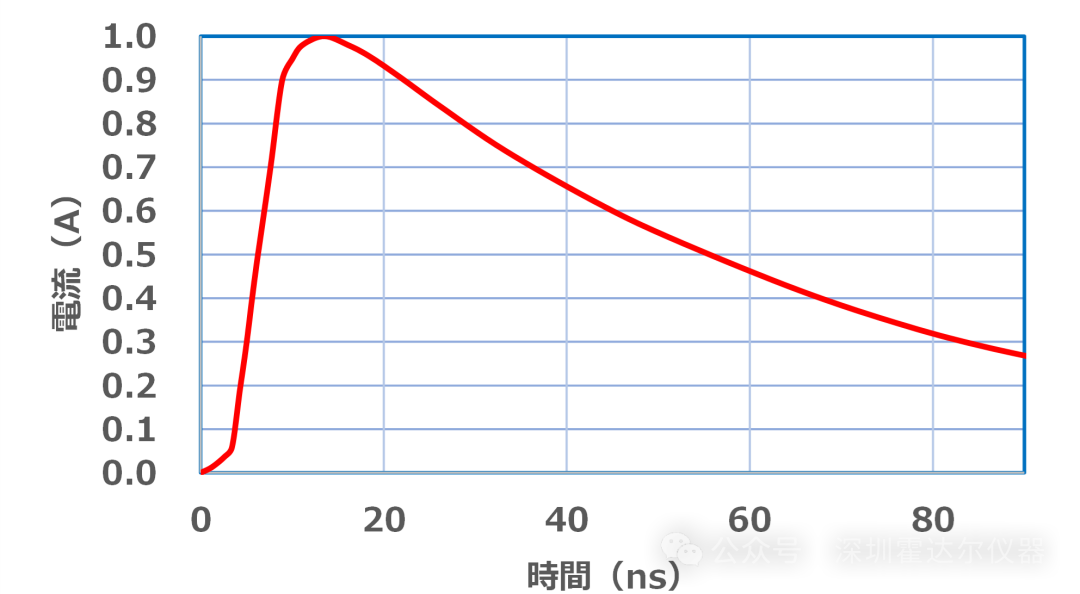

• 短路波形：8/20μs（波前时间 8μs，半峰值时间 20μs）；



- 发生器等效输出阻抗约 2Ω。

试验时，浪涌发生器通过耦合 / 去耦网络（CDN）将浪涌施加到受试设备（EUT）的电源端口或信号端口，同时保证浪涌不反向干扰供电电网。在此过程中，示波器通过高压差分探头测量 EUT 端口的浪涌电压波形与残余电流波形，为评估设备抗扰能力提供原始数据。设备是否通过试验，最终由测试人员依据标准规定的性能判据 A/B/C 判定，示波器仅提供可追溯的波形证据。

IEC 61000-4-5 浪涌试验的使用方法

完整的浪涌试验流程如下：

第一步：确定试验等级与试验配置根据设备安装环境选择试验等级（1 级 0.5kV、2 级 1kV、3 级 2kV、4 级 4kV），确定耦合方式：线 - 线耦合（差模） 或 线 - 地耦合（共模）。检查 EUT 处于正常工作状态。

第二步：连接试验系统将浪涌发生器输出端经 CDN 与 EUT 正确连接，确保接地可靠。示波器经高压差分探头接至被测点（如 EUT 电源输入端口），注意探头耐压等级须覆盖试验电压，避免损坏仪器。

第三步：设置发生器参数设置浪涌电压峰值、极性（正 / 负）、对交流电源的注入相位（过零与峰值附近）、脉冲重复率（通常每分钟 1 次）。禁止在 EUT 带电状态下带电插拔连接线。

第四步：设置示波器参数

• 触发方式：上升沿触发，触发电平略低于浪涌峰值；
• 采集方式：单次捕获（Single），防止多次脉冲叠加；
• 带宽建议 ≥100MHz（推荐更高带宽以准确还原 1.2μs 波前），采样率建议 ≥1GSa/s；
• 垂直量程按探头衰减比与浪涌幅值设定。



第五步：施加浪涌并记录按标准要求，对每个试验点、每种极性（正、负）各施加至少 5 次浪涌，间隔不低于 1 分钟。施加期间通过示波器记录 EUT 端口的电压 / 电流波形，同时观察 EUT 运行状态。

第六步：评估与报告依据性能判据判定试验结果：A 级（功能正常无退化）、B 级（功能暂时降低但可自恢复）、C 级（功能降低需人工复位或干预）。结合示波器记录的波形分析失效机理，如不过关需定位并整改（如增加压敏电阻、TVS、滤波等保护器件），最后输出试验报告。

关键技术参数

浪涌发生器侧（决定试验是否正确）：


登录/注册后可看大图

示波器及探头侧（决定测量是否准确）：


登录/注册后可看大图

IEC 61000-4-5 浪涌抗扰度试验是评估设备在雷击间接效应与开关瞬变下抗扰能力的重要手段。试验以浪涌发生器 + CDN产生并注入标准组合波，以示波器 + 高压差分探头完成波形观测与记录，最终依据性能判据 A/B/C 评估设备可靠性。正确配置发生器等级、耦合方式与示波器测量参数，是获得准确、可追溯试验结果的关键。
