电压暂降、短时中断和电压变化抗扰度试验GB/T17626.11/ IEC61000-4-11

电压暂降、短时中断以及电压变化抗扰度测试，国内执行标准为 GB/T 17626.11，该标准与国际标准 IEC 61000-4-11 技术内容一致。

电网短路故障、电力设施异常或者负载的瞬时大幅波动，是造成电压暂降与短时中断现象的主要诱因。在部分实际工况中，还会接连出现一次甚至多次连续的电压跌落或供电中断。而电压变化现象，大多是电网所接负载持续变动所引发。

试验等级划分

本标准规定的所有试验电压等级，均以受试设备额定工作电压\(U_T\)作为基准参考值。

1. 电压暂降与短时中断

额定电压\(U_T\)和变更后的电压之间为阶跃突变，电压跳变的起始与结束时刻，可发生在电源波形的任意相位。标准设定的试验电压等级以额定电压百分比表示：0%\(U_T\)、40%\(U_T\)、70%\(U_T\)、80%\(U_T\)，对应跌落完成后剩余电压分别为参考电压的 0%、40%、70%、80%。

对于内置电源变压器的受试样品，当骚扰作用时长设定为半个电源周期时，标准化技术归口单位需要重点关注冲击电流对测试结果带来的影响。这类样品在电压跌落发生之后，变压器铁芯磁路饱和会产生冲击电流，峰值最高可达设备额定电流的 10～40 倍。

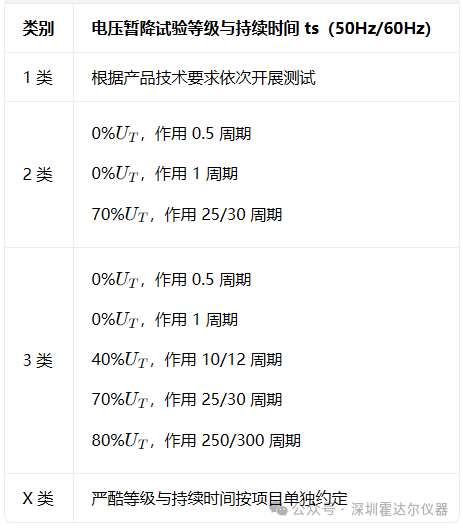

标准给出不同类别对应的推荐试验等级与持续时长，详见表 1、表 2。当试验电平设置为 0%\(U_T\)，代表供电完全切断；电平处于 0%\(U_T\)～20%\(U_T\)区间，均可视作供电完全中断。


登录/注册后可看大图

注 1：设备分类依据 GB/T 18039.4；注 2：X 类的指标由相关标准化技术委员会定义；直接或间接接入公共电网的设备，测试严酷等级不允许低于 2 类；注 3：10/12 周期：50Hz 电源采用 10 周期，60Hz 电源采用 12 周期；25/30 周期：50Hz 采用 25 周期，60Hz 采用 30 周期；250/300 周期：50Hz 采用 250 周期，60Hz 采用 300 周期。


登录/注册后可看大图

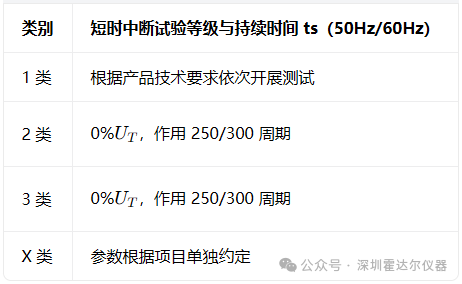

注 1：设备分类依据 GB/T 18039.4；注 2：X 类指标由相关标准化技术委员会定义；直接或间接接入公共电网的设备，测试严酷等级不允许低于 2 类；注 3：250/300 周期：50Hz 电源采用 250 周期，60Hz 电源采用 300 周期。

2. 电压变化（可选试验项目）

该项测试模拟额定电压\(U_T\)与目标电压之间存在平缓过渡过程的工况。

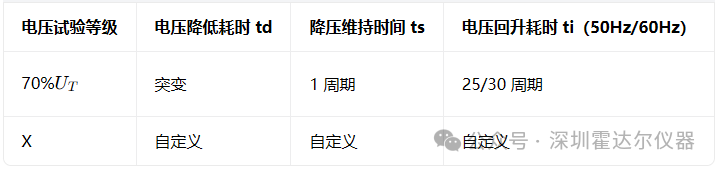

提示：电压变化事件持续时间较短，一般由负载变动引发，试验参数见下表。


登录/注册后可看大图

注 1：X 类参数由相关标准化技术委员会定义；注 2：25/30 周期：50Hz 电源采用 25 周期，60Hz 电源采用 300 周期。
