EN303345 欧盟AM/ FM/ DAB/ DRM广播声音接收机新标准发布

摘要:  2017年5月,EN 303 345 V1.1.7的最终版草稿由于限值较严的原因被投票不获通过,导致标准需要重新制定。 EN 303 345-1 V1.1.1标准的正式版本于2019年6月发布;其他分标准EN 303 345-2 V1.1.1和EN 303 345-5 V1.1.1的 ...

2017年5月,EN 303 345 V1.1.7的最终版草稿由于限值较严的原因被投票不获通过,导致标准需要重新制定。

EN 303 345-1 V1.1.1标准的正式版本于2019年6月发布;其他分标准EN 303 345-2 V1.1.1和EN 303 345-5 V1.1.1的正式版本于2020年2月份发布,相比EN 303 345 V1.1.7的最终版草稿删除了“Unwanted emissions in the spurious domain(杂散域中的无用发射)”测试项目,其中AM标准EN 303 345-2 V1.1.1正式版本相比EN 303 345 V1.1.7最终版草稿有较大差异。

EN 303 345-3 V1.1.1和EN 303 345-4 V1.1.1的正式版本于2021年6月份发布,相比2019年11月份发布的EN 303 345-3 V1.1.0和EN 303 345-4 V1.1.0草稿版本又重新加入了“Unwanted emissions in the spurious domain(杂散域中的无用发射)”测试项目。

EN 303 345-2 V1.1.1和EN 303 345-5 V1.1.1正式版本的更新版本目前正在准备中,讨论后续增加“Unwanted emissions in the spurious domain(杂散域中的无用发射)”测试项目。

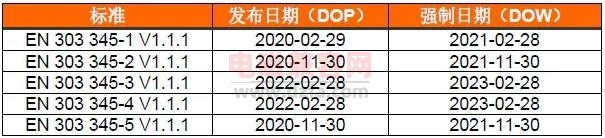

EN 303 345 重要时间节点


EN 303 345 新旧版标准对比

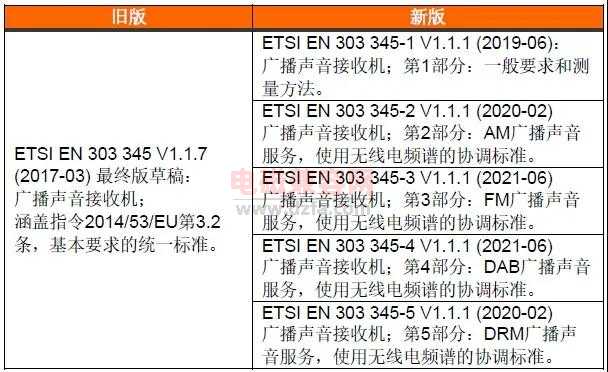

  • 标准名称及内容概述

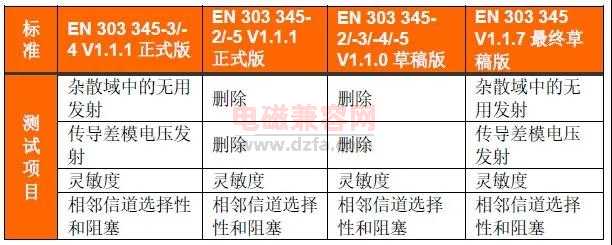

  • 测试项目对比


EN 303 345-2 V1.1.1 正式版AM标准 与EN 303 345 V1.1.7最终版草稿的对比
   • 灵敏度和邻道选择阻塞项目的HF高频有用信号频率由9.9MHz更新为9.65MHz。
   • 邻道选择阻塞项目针对内置完整天线的辐射法测试,第一邻频干扰信号强度提高10dB。

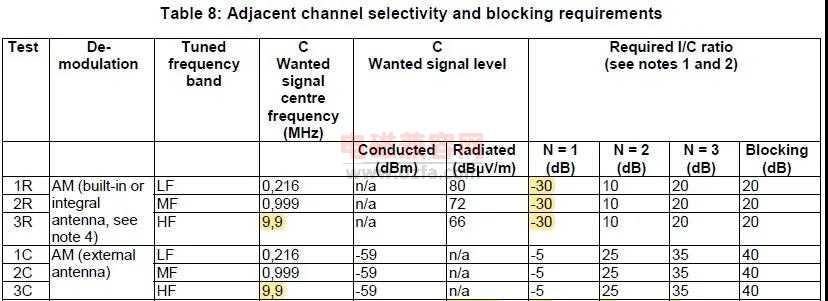

  • 旧版EN 303 345 V1.1.7的最终版草稿:

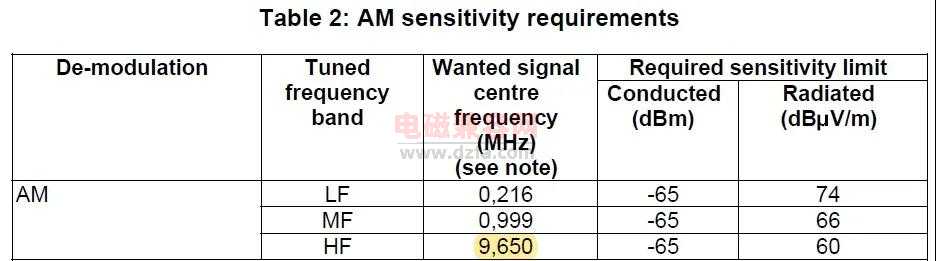

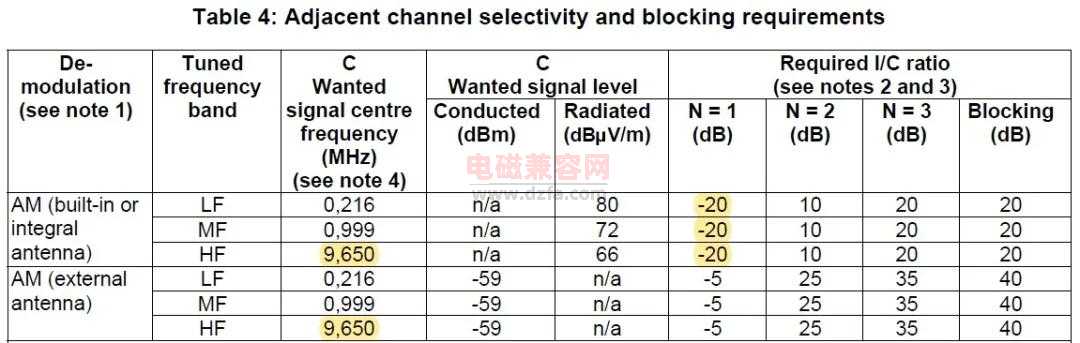

  • 新版EN 303 345-2 V1.1.1:

灵敏度和邻道选择阻塞项目的信噪比判据由至少28dBQ降低为22dBQ。

  • 旧版EN 303 345 V1.1.7的最终版草稿:

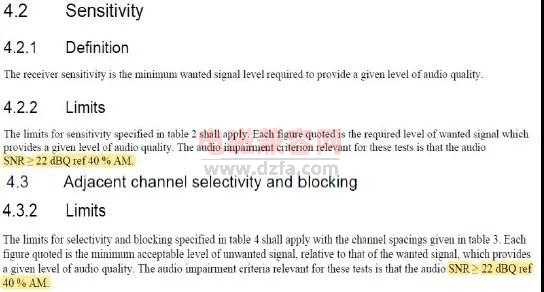

  • 新版EN 303 345-2 V1.1.1:

如果文章对你有帮助,欢迎点击上方按钮打赏作者

评论(1)

  1. 2019年,欧盟发布新版ETSI EN 303345 系列标准草案, 替代旧版Final Draft ETSI EN 303 345 V1.1.7。新版本在旧版的基础上一分为五,首先在6月13日公布ETSI EN 303345-1,规定了具体的测试方法 ,紧接着于11月5日,同时发布Draft ETSI EN 303 345-2/3/4/5,补充规定声音广播接收机测试信号和限值。特别说明,该新版标准草案尚未被列入欧盟官方公报,因此收音机或携带收音功能的产品出口欧盟市场,需要申请NB认证

    较旧版相比,新版中对AM收音机的测试要求有明显的变化。本文以对比的形式对新旧版差异进行解读,助力企业更加直观的理解新版draft ETSI EN 303345 V1.1.0。

    详细差异解读如下:

    1.在新版中, ETSI EN 303345一分为五, 该系列标准分别适用产品为:
    • ETSI EN 303 345-1 V1.1.1 (2019-06): 声音广播接收机;第一部分:通用要求和测试方法
    • Draft ETSI EN 303 345-2 V1.1.0 (2019-11):AM广播接收机;第二部分:无线频谱使用的协调标准
    • Draft ETSI EN 303 345-3 V1.1.0 (2019-11):FM广播接收机;第三部分:无线频谱使用的协调标准
    • Draft ETSI EN 303 345-4 V1.1.0 (2019-11):DAB广播接收机;第四部分:无线频谱使用的协调标准
    • Draft ETSI EN 303 345-5 V1.1.0 (2019-11):DRM广播接收机;第五部分:无线频谱使用的协调标准

    2.较旧版本相比,新版中对于FM, DAB, DRM广播功能产品的要求,除了删除接收杂散测试项目外,其它项目测试基本保持一致,但对于AM广播接收机的测试要求则有显著的变化。
    1.测试项目的差异
    Final Draft ETSI EN 303 345V1.1.7测试项目Draft ETSI EN 303 345-2~-5V1.1.0测试项目
    SensitivitySensitivity
    Receiver adjacent channel selectivityReceiver adjacent channel selectivity
    Receiver blockingReceiver blocking
    Unwanted emissions in the spurious domain---------

    2. AM测试频率、声音信噪比、临频选择干扰信号强度差异对比
    Final Draft ETSI EN 303 345V1.1.7Draft ETSI EN 303 345-2~-5V1.1.0
    有用信号频率(MHz)临频选择干扰信号强度偏离有用信号频率±9KHz(LF,MF) / ±10KHz(HF)有用信号频率(MHz)临频选择干扰信号强度偏离有用信号频率±9KHz(LF,MF) / ±10KHz(HF)
    调制频段LF0.216-64dBm(C) / 50dBuV/m(R)0.216-64dBm(C) / 60dBuV/m(R)
    调制频段MF0.999-64dBm(C) / 42dBuV/m(R)0.999-64dBm(C) / 52dBuV/m(R)
    调制频段HF9.9-64dBm(C) / 36dBuV/m(R)9.650-64dBm(C) / 46dBuV/m(R)
    声音信噪比判断SNR ≥ 28 dBQ ref 40 % AMSNR ≥ 22 dBQ ref 40 % AM
    备注:上述表格中“C”表示传导法;“R”表示辐射法。
