FCC Part 15B & FCC Part 18辐射限值的差异是?

2021-7-22 21:49| 发布者: 曾工| 查看: 17375| 评论: 4|原作者: 曾工|来自: 电磁兼容网

摘要: 关于美国 FCC Part 15B FCC Part 18辐射限值是否有差异,答案是肯定是有差异的,下面先分别列一下FCC Part 15B、 FCC Part 18的辐射限值。 FCC Part 15 标准原文辐射限值 FCC Class B Part 15.109 Radiated emis ...
关于美国 FCC Part 15B & FCC Part 18辐射限值是否有差异,答案是肯定是有差异的,下面先分别列一下FCC Part 15B、 FCC Part 18的辐射限值。

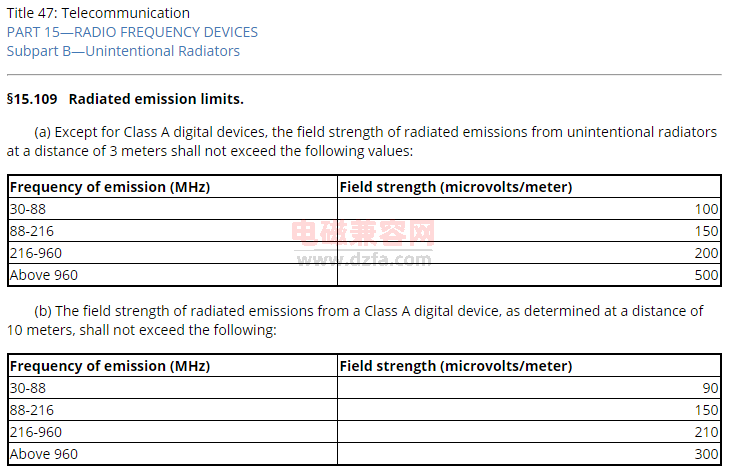

FCC Part 15 标准原文辐射限值


FCC Class B Part 15.109   Radiated emission limits - 3m实验室
Frequency of emission (MHz) Field strength (microvolts/meter)-3m Lab
30-88 100
88-216 150
216-960 200
Above 960 500

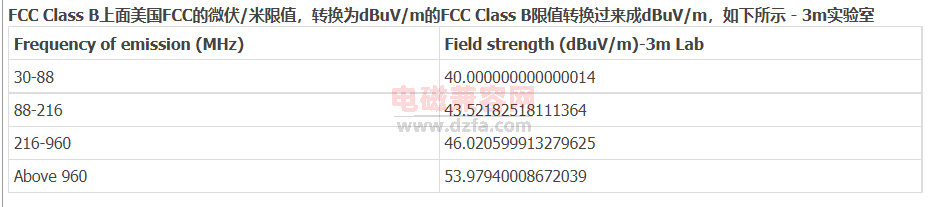

FCC Class B上面美国FCC的微伏/米限值,转换为dBuV/m的FCC Class B限值转换过来成dBuV/m,如下所示 - 3m实验室
Frequency of emission (MHz)Field strength (dBuV/m)-3m Lab
30-8840.000000000000014
88-21643.52182518111364
216-96046.020599913279625
Above 96053.97940008672039

FCC Class A上面美国FCC的微伏/米限值,转换为dBuV/m的FCC Class A限值转换过来成dBuV/m,如下所示- 10m实验室
Frequency of emission (MHz)Field strength (dBuV/m) - 10m Lab
30-8839.084850188786504
88-21643.52182518111364
216-96046.44438589467839
Above 96049.542425094393266


注: 也就是说上面10m实验室测试限值,如果在3m实验室测试的话,那么是还要加10dB的。也就是说上面的CLASS A级限值在3米实验室测试,4段的限值分别应为,49.084850188786504dBuV/m、53.52182518111364dBuV/m、56.44438589467839dBuV/m、59.542425094393266dBuV/m

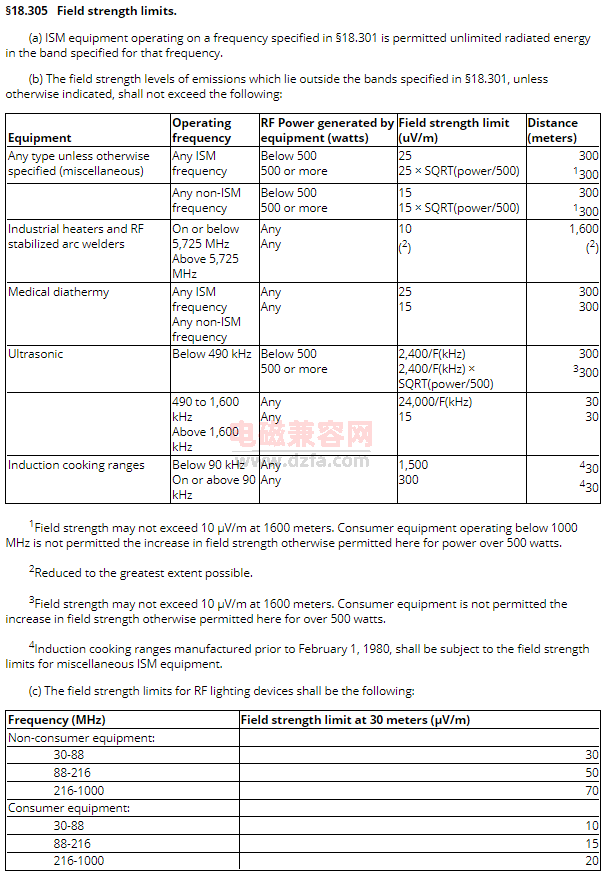

FCC Part 18 标准原文辐射限值


FCC Part 18.305   Field strength limits

Equipment

Operating frequency
RF Power generated by equipment (watts)
Field strength limit (uV/m)
Distance (meters)
Any type unless otherwise specified (miscellaneous)
Any ISM frequency
Below 500
500 or more
25
25 × SQRT(power/500)
300

1300

Any non-ISM frequency
Below 500
500 or more
15
15 × SQRT(power/500)
300

1300
Industrial heaters and RF stabilized arc welders
On or below 5,725 MHz
Above 5,725 MHz
Any
Any
10
(2)
1,600

(2)
Medical diathermy
Any ISM frequency
Any non-ISM frequency
Any
Any
25
15
300

300
Ultrasonic
Below 490 kHz
Below 500
500 or more
2,400/F(kHz)
2,400/F(kHz) × SQRT(power/500)
300

3300

490 to 1,600 kHz
Above 1,600 kHz
Any
Any
24,000/F(kHz)
15
30

30
Induction cooking ranges
Below 90 kHz
On or above 90 kHz
Any
Any
1,500
300
430

430


1, Field strength may not exceed 10 μV/m at 1600 meters. Consumer equipment operating below 1000 MHz is not permitted the increase in field strength otherwise permitted here for power over 500 watts.
2, Reduced to the greatest extent possible.
3, Field strength may not exceed 10 μV/m at 1600 meters. Consumer equipment is not permitted the increase in field strength otherwise permitted here for over 500 watts.
4, Induction cooking ranges manufactured prior to February 1, 1980, shall be subject to the field strength limits for miscellaneous ISM equipment.



我们以超声波产品,超声波主频为1.6MHz以上,辐射限值为例,对比FCC PART 15B CLASS B级民用辐射限值,进行对比:

FCC Part 18给出超声波产品,超声波主频为1.6MHz以上辐射限值,FCC给出的是30m处的辐射限值为15uV/m,然后转换为对数为 23.521825181113627dBuV/m,然后将30m限值转为10m限值为  23.521825181113627+20log(30/10)=33.06dBuV/m,如果是转换为3m限值,则为,43.52dBuV/m

FCC Part 15辐射限值如下:


所以,综上所述,以家用雾化器为例子,如果用FCC Part 18工科医辐射限值与FCC Part 15B CLASS B辐射限值对比,可以得知如下表格数据,所以说,如果超声波是大于1.6MHz的主频对比15B与18的限值,低频30MHz~88MHz的限值FCC Part 15B严3.52dB,216MHz~960MHz频率FCC Part 15B又松2.5dB、960MHz以上的话FCC Part 15B又松10.4594dB,详细如下:

Frequency of emission (MHz)FCC Part 15 B 辐射限值 - 3m LabFCC Part 18 辐射限值 - 3m LabFCC Part 15 B对比 FCC Part 18
30-88 40.000000000000014 dBuV/m 43.52 dBuV/m3.52 dB
88-216 43.52182518111364 dBuV/m 43.52 dBuV/m0 dB
216-960 46.020599913279625 dBuV/m 43.52 dBuV/m-2.50 dB
Above 960 53.97940008672039 dBuV/m 43.52 dBuV/m -10.4594 dB


注:不同测试距离的限值转换
Limit 2 = Limit 1 + 20log(d1/d2)
任意距离限值=已知暗室测试距离限值+K(已知距离限值/任意距离限值)

路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2021-7-23 09:36
所以说,如果超声波是大于1.6MHz的主频对比FCC Part 15B与FCC Part 18的限值:
  • 30MHz~88MHz的限值FCC Part 15B严3.52dB
  • 216MHz~960MHz频率FCC Part 15B又松2.5dB
  • 960MHz以上的话FCC Part 15B又松10.4594dB


FCC Part 15B CLASS B辐射限值,如下所示是由4段组成。

Below 1G

FCC Part 15B CLASS B辐射限值

FCC Part 15B CLASS B辐射限值


Above 1G

FCC Class B 辐射限值 - above 1G

FCC Class B 辐射限值 - above 1G


FCC Part 18辐射限值,如下所示只有1段。

换算到3米实验室的辐射限值就是 43.52 dBuV/m

FCC part18 辐射限值

FCC part18 辐射限值


引用  曾工    2021-7-23 10:30

FCC Part 15A & FCC Part 15B & FCC Part 18 辐射限值 , 图形比较如下:

FCC Part 15A & FCC Part 15B & FCC Part 18 辐射限值

FCC Part 15A & FCC Part 15B & FCC Part 18 辐射限值



FCC Part 15A & FCC Part 15B & FCC Part 18 辐射限值

FCC Part 15A & FCC Part 15B & FCC Part 18 辐射限值


引用  286    2021-7-23 10:45
天线与样品测试距离不同的辐射限值换算

https://www.emc.wiki/thread-2305-1-1.html


引用  emc    2021-7-23 11:15
美国标准FCC Part15B中B代表什么意思 ?

FCC有FCC part15、part15A、part15B、part15C、part15D、part15E、part15F、part15G

  • FCC part15A是总则;

  • FCC part15B是无意辐射电子产品,通常是指有线类的;

  • FCC part15C是指有意辐射电子产品,通常是指无线类的;


......


另外,我们平时还会说一个CLASS B 与 CLASS A级,大家都知道CLASS A比CLASS B宽松10dB,也就是说限值高10dB,这样就更容易合格。那么这个,CLASS B 与 CLASS A级是什么里面的呢???

如下图所示,指的是那种普通,内部不带RF(例如,遥控器、蓝牙,wifi、2g、3g、4g、5g等)发射频率的产品,也就是说的FCC Part 15B这个标准,这里面的B是指标准的B部分、与这个标准里面的条款15.109的CLASS A & CLASS B不一样的。
  • FCC part15B是无意辐射电子产品,通常是指有线类的;





登录/注册后可看大图



FCC是美国联邦通信委员会的简写,也是美国对电子产品强制认制认证的简称,现在doc和voc统一改成了SDoc的叫法其它没有变。
