EMI测试1GHz以上高频,天线需要上下移动吗?

摘要:  9 kHz~30 MHz 频率范围内 的场强现场测量 磁场骚扰场强应在 EUT 产生最大骚扰场强的运行模式下在最大辐射方向上测量。 水平极化骚扰场强应使用 GB / T6113.104 — 2016 中 4.3.2 规定的环天线, 在标准测量距离 Dli ...


9 kHz~30 MHz 频率范围内 的场强现场测量


磁场骚扰场强应在 EUT 产生最大骚扰场强的运行模式下在最大辐射方向上测量。

水平极化骚扰场强应使用 GB / T6113.104 — 2016 中 4.3.2 规定的环天线, 在标准测量距离 Dlimit下测量,天线高度为 1 m (地面与天线最低部分间的距离), 旋转天线以确定最大骚扰场强。

在任意布置的方向 上测 量最大骚扰场强, 应将天 线 定位在三个正交方向上,如果天线不能在三个正交方向上测量, 为了测量到最大骚扰场强, 可以手动旋转天线至最大读数的方向。

30 MHz~1 000 MHz 频率范围场强现场测量

骚扰场强应在 EUT 产生最大骚扰场强的运行模式下和在 EUT 最大辐射方向 的标准距离位置上测得。 应尽可能使用宽带天线在 1 m~4 m 高度范围测量水平极化和垂直极化的骚扰场强的最大值,测得的最大值即为测量值。

推荐使用双锥天线测量 200 MHz 以下频段, 使用对数周期天线测量200MHz 以上频段,测量天线与附近任意金属物体(包括线缆)的距离应大于 2 m 。

测量距离所选的测量距离应满足远场条件

  • d > λ /( 2π ); 且
  • d ≥2× D2 /λ
式中:
d———测量距离, 单位为米( m );
D———包括线缆在内的 EUT 最大的尺寸, 单位为米( m );
λ———波长, 单位为米( m )。

或者如果测量距离 d ≥30 m , 也认为满足远场条件。 在远场条件下, 式( 14 ) 中 的系数 n 假定为 1 。

如果选定的测量距离较短, 可通过 7.7.3.2 提到的程序验证场强与距离成反比以 确认此假定的有效性。

若由 于客观条件需要缩短测量距离, 应给予说明。

测量方法
有效辐射骚扰功率应在 EUT 产生最大骚扰场强模式下的最大辐射方向上测量。 按照 7.7.4.2.1 选取测量距离, 应尽可能地在 1 m~4 m 范围内改变天线的高度确定所选频率点的最大骚扰场强。

有效辐射骚扰功率的测量应按照步骤 a )~g)进行:

a )EUT 应被断开并移除。 用半波偶极子天线或其他具有类似辐射特性的天线(增益为 G ) 替代。若移除 EUT 是不现实的, 则应将半波或宽带偶极子天线(频率低于 150 MHz 时 EUT 耦合最小)放在靠近 EUT 的位置。 天线与 EUT 的距离不超过 3 m 。

b )信号发生器给半波(或宽带)偶极子发送与 EUT 运行时发射频率相同的信号。

c )半波偶极子(或宽带天线)的位置和极化方向 应使接收机能接收到最大场强。 如果 EUT 未被移除, 若可能, 关闭 EUT , 将偶极子在距 EUT 不超过 3 m 的范围内移动。

d )改变信号发生器输出 的功率, 直至测量接收机的读数与所测 得的 EUT 的最大骚扰读数相同为止。

e )如果 EUT 的前面为一个大的平面(例如, 一个带有有线电视网 络的建筑物), 替代天线(半波偶极子)放置在此平面 (建筑物前壁) 前约 1 m 处。 替代的位置应选择在虚拟替代天线和测量天线的连线垂直于建筑物表面。

f )改变接收天线的高度、极化方向和半波偶极子(或宽带天线)到平面的距离, 使接收机接收到最大场强。

g )信号发生器的功率按照 d )进行变化。
对于被移除的 EUT , 或者无法移除的 EUT [分别见步骤 a )和步骤 c )], 信号发生器功率 P G 加上发射天线相对半波振子天线的增益 G 等于要测量的有效辐射骚扰功率 P r , 如式( 16 )。
P r = P G + G
P r ———单位为分贝 皮瓦[ dB (pW)];
P G ———单位为分贝 皮瓦[ dB (pW)];
G———单位为分贝 ( dB )。

1 GHz~18 GHz 频率范围测量距离的选择应满足远场条件。

测量方法
辐射骚扰功率应在 EUT 产生最大骚扰场强的模式下且在最大辐射方向 上测得。 用双脊波导喇叭天线或对数周期天线确定最大辐射的方向。 根据 7.7.4.2.1 选择测 量距离, 测 量被选定频率的骚扰场强。 稍微改变天线的位置, 确保此处不是场强的最小点(例如, 反射)。

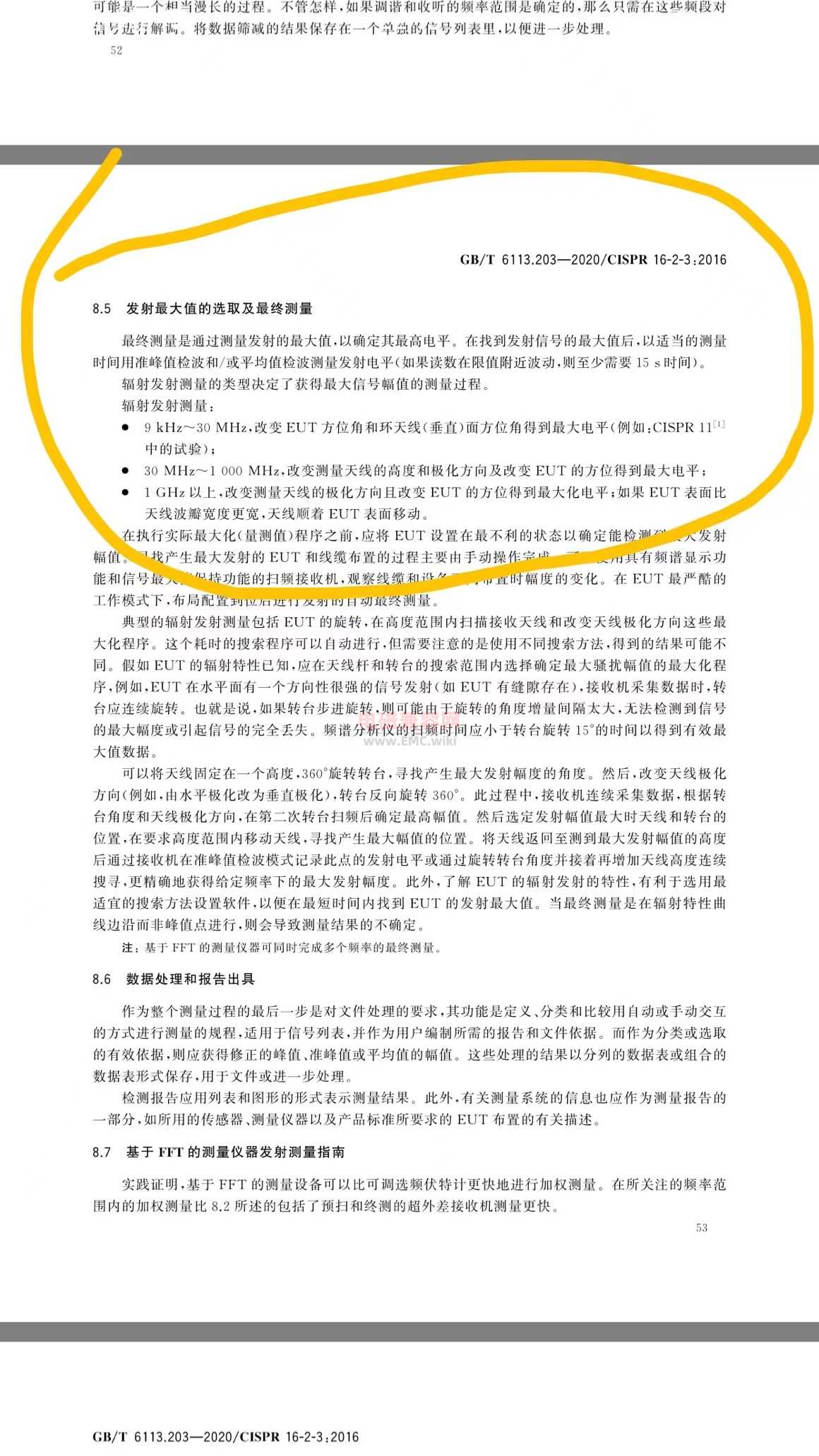

发射最大值的选取及最终测量
最终测量是通过测量发射的最大值,以确定其最高电平。 在找到发射信号的最大值后,以适当的测量时间用准峰值检波和/或平均值检波测量发射电平(如果读数在限值附近波动,则至少需要 15s 时间)。

辐射发射测量的类型决定了获得最大信号幅值的测量过程。

辐射发射测量:
●9 kHz~30 MHz , 改变 EUT 方位角 和环天线(垂直)面方位角 得到最大电平(例如: CISPR11[ 1 ]中的试验);
●30 MHz~1 000 MHz , 改变测量天线的高度和极化方向及改变 EUT 的方位得到最大电平;
●1 GHz 以上, 改变测量天线的极化方向且改变 EUT 的方位得到最大化电平; 如果 EUT 表面比天线波瓣宽度更宽, 天线顺着 EUT 表面移动。

所以,测试高频1GHz以上GB / T 6113.203 — 2020 / CISPR16-2-3 : 2016 里面规定,是没有要求上下移动的,只是说如果样品很大,那么就需要移动天线覆盖EUT的发射波瓣。

如果文章对你有帮助,欢迎点击上方按钮打赏作者

评论(1)

  1. 当然,如果是北美FCC ANSI C63.4里面的1GHz以上辐射测试,那么,是需要上下移动天线,且要求天线上下移动会一直对准EUT,也就是所谓的要实现仰角俯角斜着的状态,而不是CISPR的一直平对着EUT。
