EFT测试5kHz与100kHz

2022-2-22 14:03| 发布者: 曾工| 查看: 1644| 评论: 2|原作者: 曾大侠|来自: 电磁兼容网

摘要: EFT高压脉冲群测试医疗产品以及部分其它产品时,需要同时评估5kHz、100kHz两个频率。 EFT-burst 可以计算出来5kHz时burst pulse有75个且持续时间为15ms,100kHz时也是75个且持续时间是0.75ms。 calculate EFT pul ...
EFT高压脉冲群测试医疗产品以及部分其它产品时,需要同时评估5kHz、100kHz两个频率。


EFT-burst

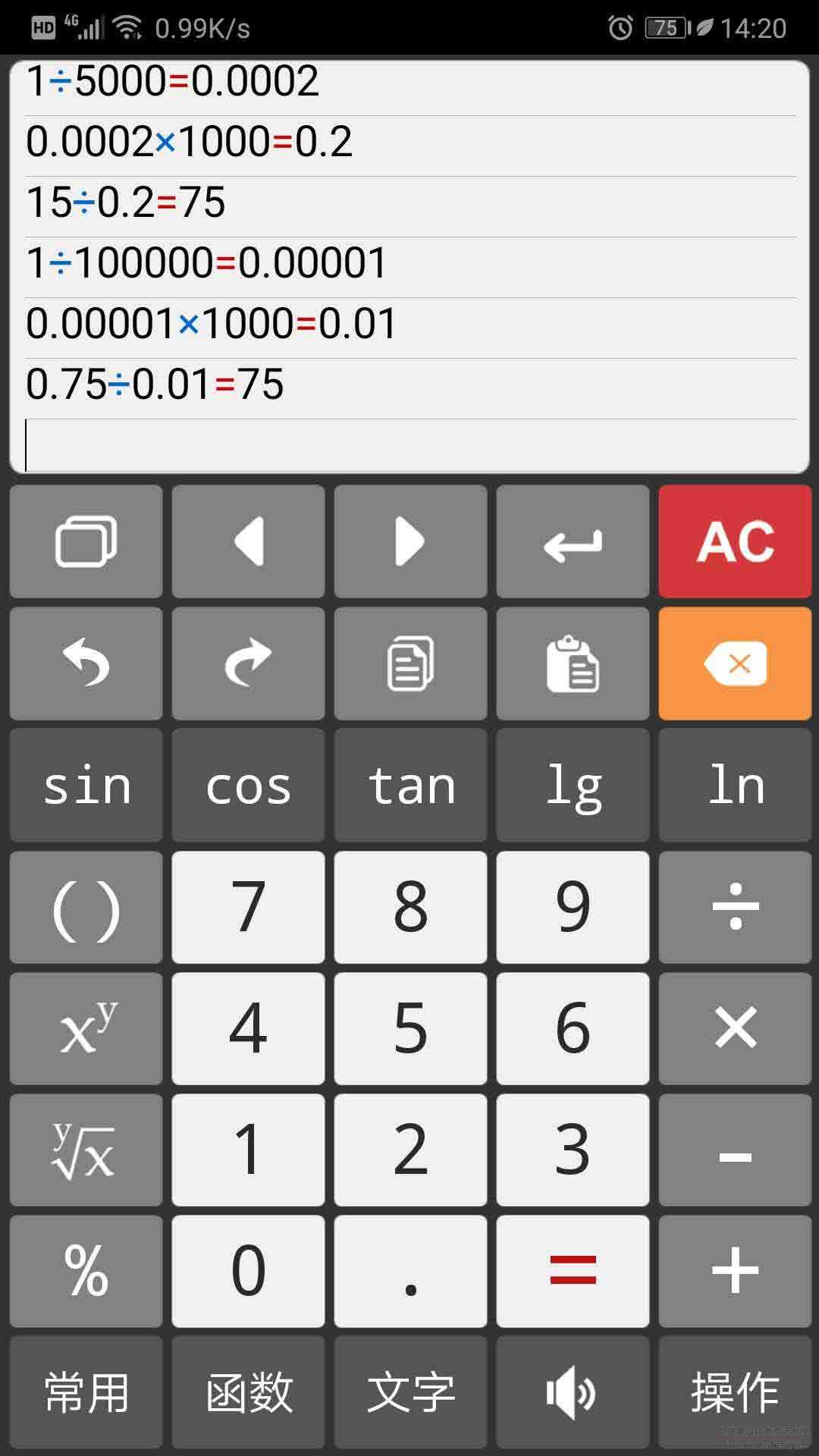

可以计算出来5kHz时burst pulse有75个且持续时间为15ms,100kHz时也是75个且持续时间是0.75ms。

calculate EFT pulse

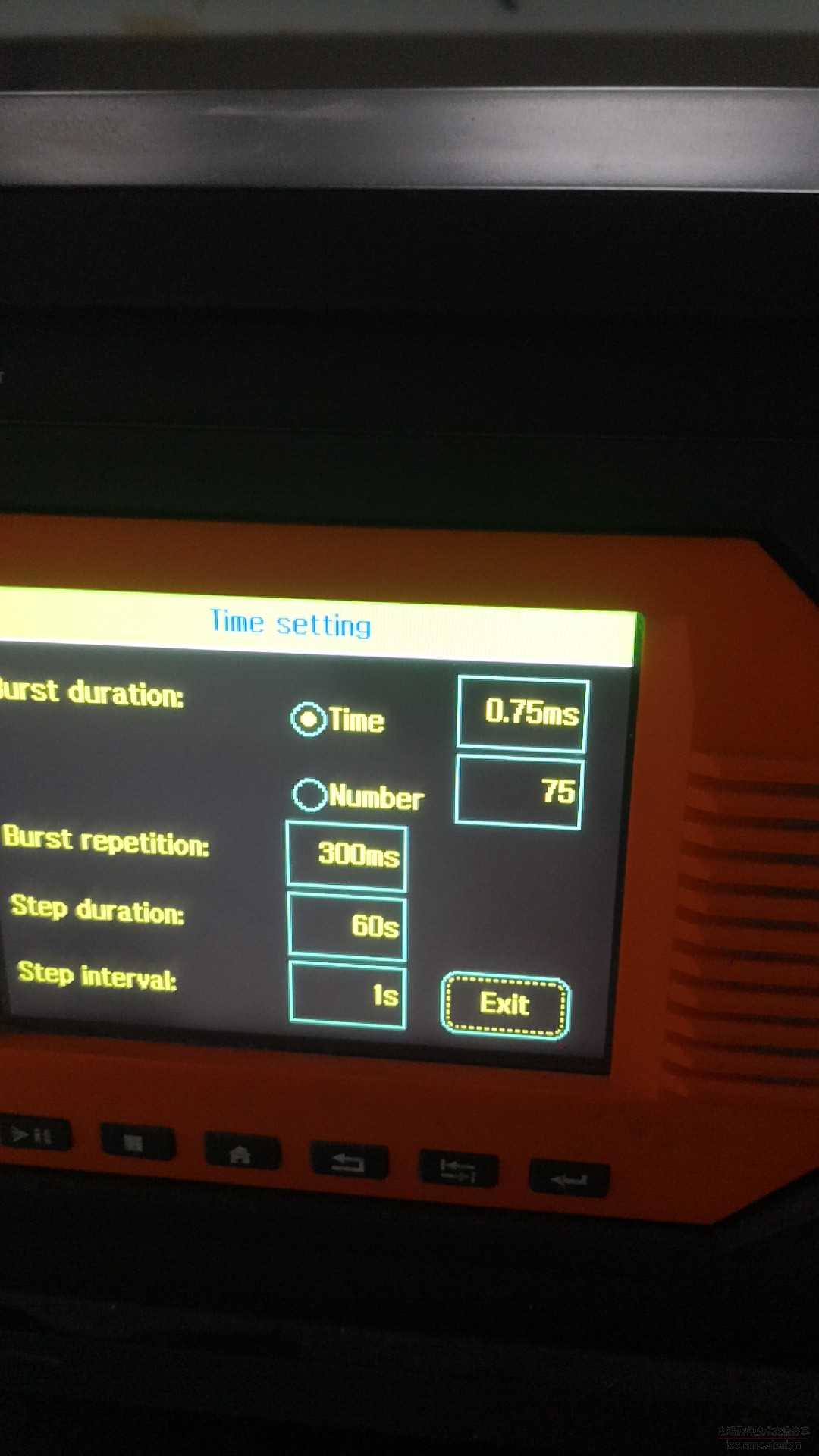

所以设备上设置的话,虽然burst pulse持续时间可以任意设置,但是对于5kHz、100kHz确是需要分两次分别设置调节比较繁琐。而是直接设置burst pulse个数75个,这样两种5kHz、100kHz就不用多次分别设置了。(注:前提脉冲频率在上一级界面,记得需要分别设置5kHz、100kHz)

EFT Test setup

路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2022-2-22 14:01
EFT脉冲 5kHz 100kHz 差异

https://www.emc.wiki/thread-5144-1-1.html


引用  曾工    2022-2-22 14:04
如果以3C-Test的设备上设置的话,虽然burst pulse持续时间可以任意设置,但是对于5kHz、100kHz确是需要分两次分别设置调节比较繁琐。而是直接设置burst pulse个数75个,这样两种5kHz、100kHz就不用多次分别设置了。(注:前提脉冲频率在上一级界面,记得需要分别设置5kHz、100kHz)

所以,建议直接设置为75个number最好
