EMI测试波形包络分析及整改方向

2021-11-26 17:43| 发布者: 曾工| 查看: 6244| 评论: 2|原作者: 286|来自: 电磁兼容网

摘要: 经常会有客户给我一份数据辐射、传导、骚扰功率不合格,询问我此问题出在哪里?怎么去整改?每次都会全新的回答一遍,今天特此整理简单整理一下,供参考: 1、一般辐射、传导、骚扰功率等EMI测试Noise type波形包络 ...
经常会有客户给我一份数据辐射、传导、骚扰功率不合格,询问我此问题出在哪里?怎么去整改?每次都会全新的回答一遍,今天特此整理简单整理一下,供参考:

1、一般辐射、传导、骚扰功率等EMI测试Noise type波形包络主要分为,时钟 CLK or CW(Clock wave)、宽带信号BB(broadband)、展频信号SSC(Spread Spectrum Clock)、内存信号(Share memory)、视频信号VD(Video Data)、电机整个频段尖峰干扰……等大类别。

(1)、时钟噪声信号 CLK or CW(Clock wave)

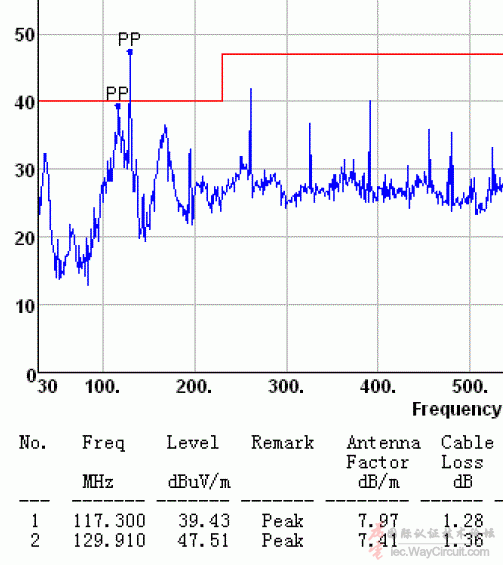

如下图所示,这是属于单根的时钟信号,它的频谱带宽比较窄,一般kHz单位级数,所以看上去比较尖锐,产生这种信号的主要原因在于时钟等数字处理芯片本身,另外也可能是无展频,使所有的能量都集中在一个点上或很小一段频带上,所以表现出来的能量就较高。


(2)、宽带信号BB(broadband)

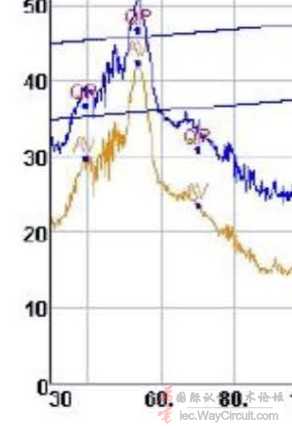

如下图所示,这是属于宽带信号,它的频带宽度典型为MHz单位级数,产生这种信号的主要原因是电源的走线不好或者接地不好,以及是一些功率器件部分如数字功放、PWM、DC to DC等电源部分处理的。


(3)、展频信号SSC(Spread Spectrum Clock)
如下图所示,称为展频信号,它的频带也比较时钟窄带信号要宽一些约为10kHz~100kHz间,它由于某个频率点或某个频段的能量很高,通过展频技术使能量平均分配到各个频点上去,降低能量。一般LVDS信号(低电压差分信号),RAM主频,33.33MHz可通过展频技术降低辐射。


(4)、内存信号(Share memory)
一般由于集成顯卡的電腦沒有單獨的VRAM,共享内存引起。这种波形包络一般在笔记本电脑、小型手持式终端等会比较常见。


(5)、视频信号VD(Video Data)
属于视频信号,产生这种信号的主要原因是由于视频部分引起的,例如LCD、CRT Monitor以及它们的Cable线等。


(6)、电机信号(motor EMI)

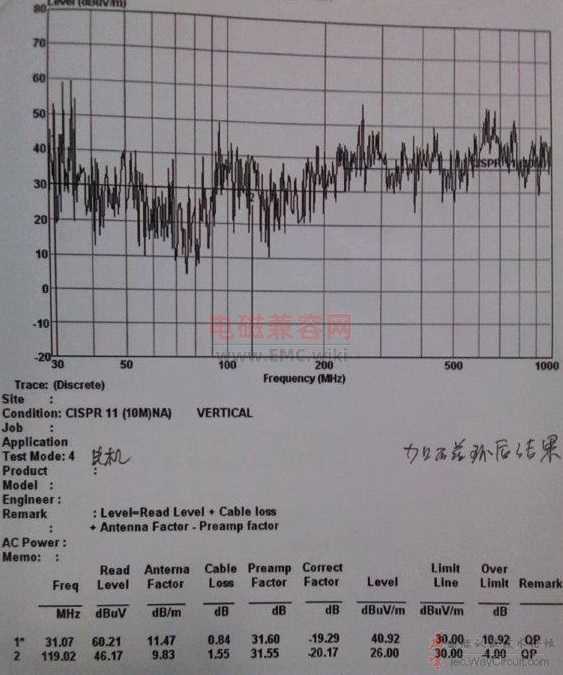

这类整个频段都有很多尖峰毛刺的干扰(有时候只有一小段这类毛刺干扰),一般都是直流有刷电机带来的。还有一种情况就是类似继电器的触点的吸合与断开,产品的工作状态的非稳态、例如,一直工作在开、关的状态,涉及到类似电容的充电、电感的放电的突变瞬态干扰,也会出现类似这种干扰。
