IEC 61000-4-4 & GBT 17626.4 EFT 干扰机理

2022-4-10 16:54| 发布者: 曾工| 查看: 2706| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: EFT 快速瞬变脉冲群发生器工作原理图 发生器的电路简图在上图中给出,经由挑选的电路元件C, R,,Rm 和Cd,使发生器在开路和接 50Ω 阻性负载的条件下产生一个快速瞬变,信号发生器的有效输出阻抗应为50 Ω,然后通 ...

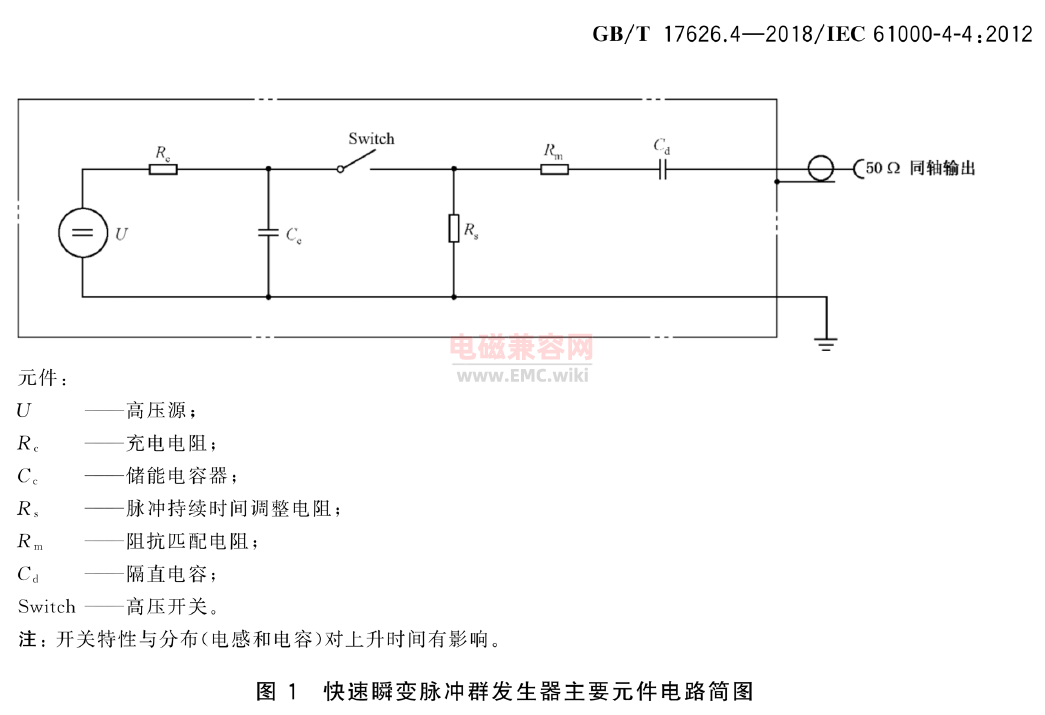

EFT 快速瞬变脉冲群发生器工作原理图

发生器的电路简图在上图中给出,经由挑选的电路元件C, R,,Rm 和Cd,使发生器在开路和接 50Ω 阻性负载的条件下产生一个快速瞬变,信号发生器的有效输出阻抗应为50 Ω,然后通过PE地回路,形成一个干扰。

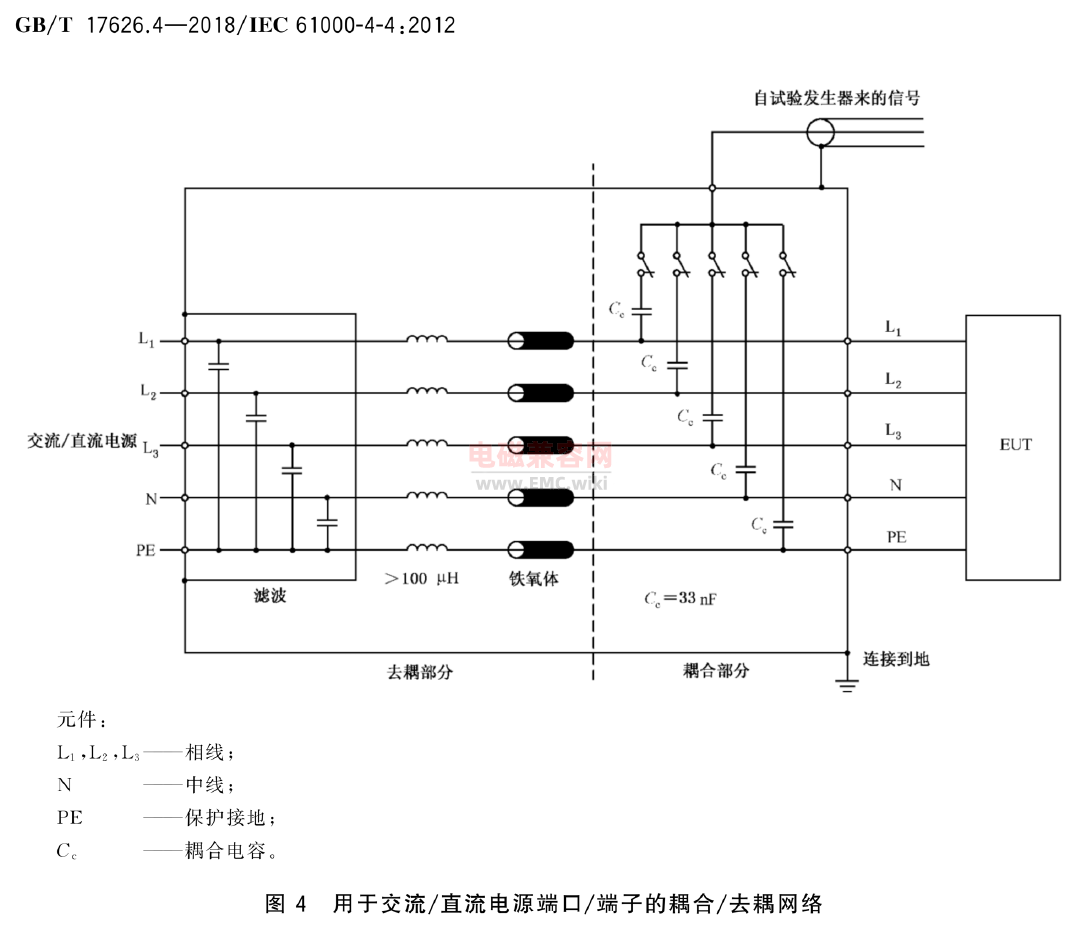

EFT 快速瞬变脉冲群 交流 直流 端口的耦合去耦网络


应在共模耦合方式下校准波形,即将瞬态脉冲同时耦合到所有线。 对每个耦合线,应在耦合/去耦 网络的每个输出端(L1 ,L2 ,L3 ,N和PE)连接50Ω终端对参考地分别校准波形。既,在测试过程中,同时施加干扰,而在每个线路(L1、L2、L3、N、PE)上还应有同样的干扰波形。

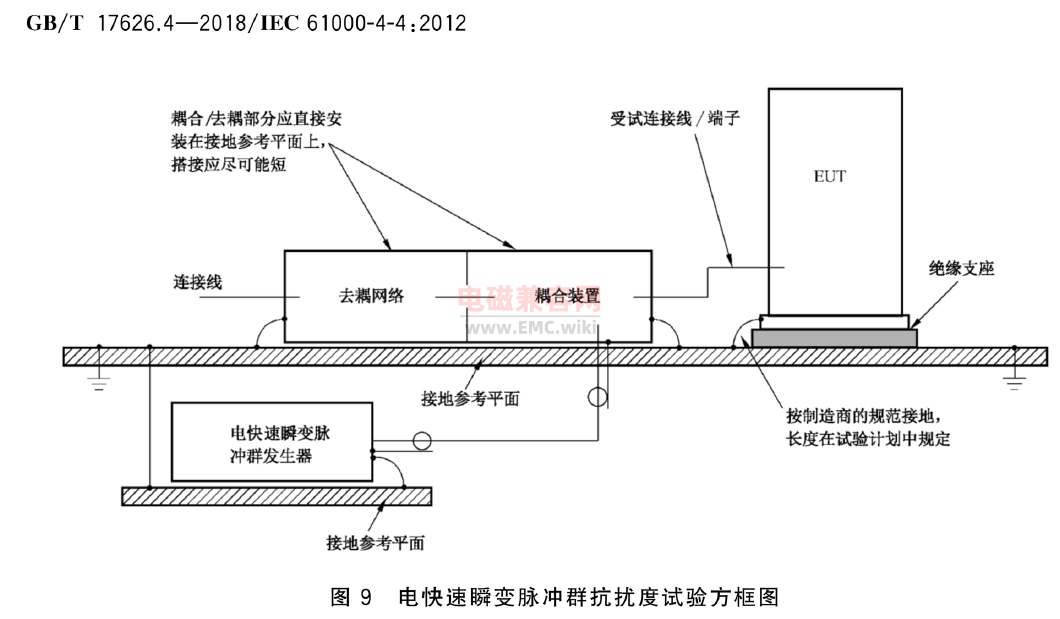

EFT 电快速瞬变脉冲群抗扰度试验方框图


对在信号和控制端口上的连接线的试验要采用耦合夹的耦合方式,当6.3定义的耦合/去耦 网络不适用时,耦合夹的耦合方式也可用于电源端口的试验。当耦合夹只有一个高压同轴连接器,则高压同轴接头端应离受试设备最近。 耦合夹本身应尽可能地合拢,以提供电缆和耦合夹之间最大的耦合电容。

该装置由盖住受试线路电缆(扁平型或圆型)的夹板(例如用锁锌钢、黄铜、铜或铝板制成)组成,并且应放置在接地参考平面上。
因此,综上所述,电快速瞬变脉冲群骚扰电压主要是共模电压。它是通过电容耦合间接传输至其它电路,当由一个电路的电压产生的电场和第二个电路的导体交链时就会产生电容耦合。同样的,EFT施加的参考回路都是会通过参考地平面。无论是AC端口、直流端口,还是信号端口,也不论是CDN、容性耦合夹,都是针对参考PE、参考地平面的这么一个回路。施加的EFT瞬变脉冲干扰都是同时施加在电源口、DC口、以及信号线缆上的,所以,这个施加的干扰为典型的共模干扰。
