GB/T 9254.1-2021标准换版【你关心的,这边都有】

2022-6-21 17:02| 发布者: 曾工| 查看: 5915| 评论: 1|原作者: 曾工|来自: 电磁兼容网

摘要: 认监委发布:关于 GB/T 9254.1-2021 标准换版实施方式的技术决议。国家认证认可监督管理委员会TC10电磁兼容专家组在2022年6月1号发布关于 GB/T 9254.1-2021 标准换版认证实施方式的技术决议 ,具体内容如下:CNCA-C0 ...
认监委发布:关于 GB/T 9254.1-2021 标准换版实施方式的技术决议。国家认证认可监督管理委员会TC10电磁兼容专家组在2022年6月1号发布关于 GB/T 9254.1-2021 标准换版认证实施方式的技术决议 ,具体内容如下:CNCA-C09-01: 2014《信息技术设备 强制性产品认证实施规则》、 CNCA-C08-01: 2014《音视频设备 强制性产品认证实施规则》涉及的 要求及测量方法标准 GB/T 9254.1-2021《信息技术设备、多媒体设备 和接收机 电磁兼容 第 1 部分:发射要求》(以下简称“新版标准”), 已于 2021 年 12 月 31 日发布,并将于 2022 年 7 月 1 日起实施,替代 GB/T 9254-2008 和 GB/T 13837-2012(以下简称“旧版标准”)。

标准概述

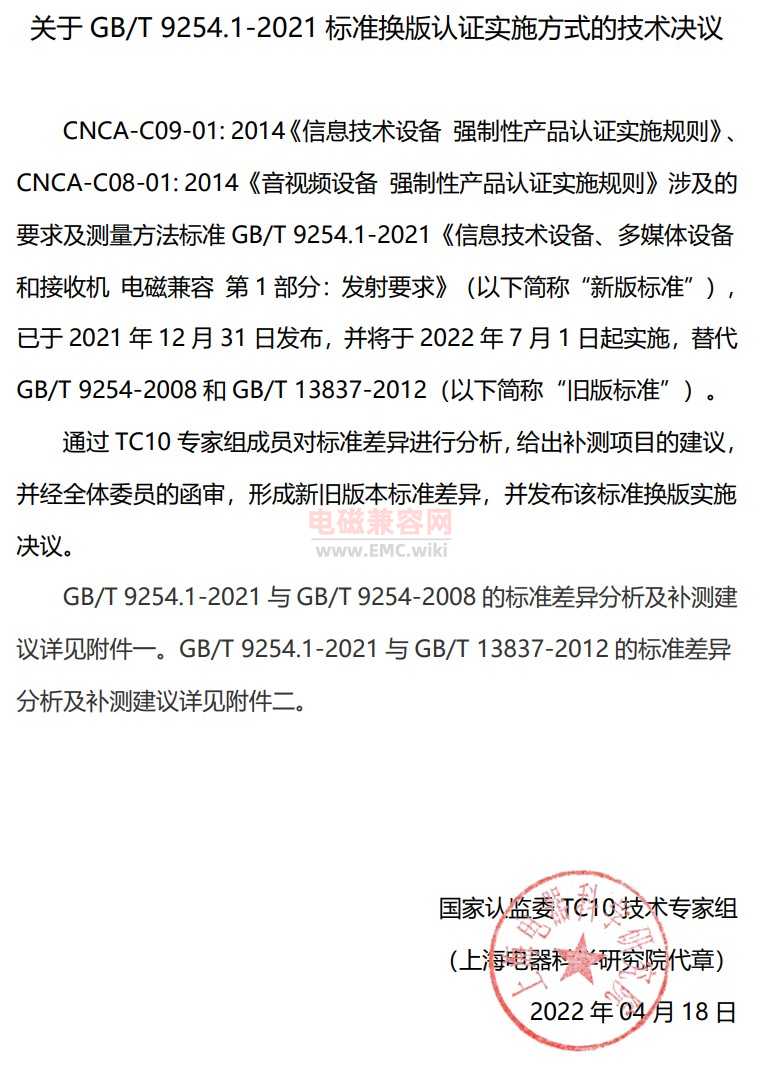

如下图所示,国家认证认可监督管理委员会于2022年6月1日发布了关于GB/T 9254.1-2021标准换版认证实施方式的技术决议的通告,相信大家都了解到了,关于GB/T 9254.1-2021将于2022年7月1日将执行。
国家认证认可监督管理委员-GB9254.1-2021换版更新



差异在哪里?
    具体的差异细节,国家认监委发布了关于新旧标准的详细差异分析,非常准确,也非常详细,有耐心也有兴趣的,可以自行从官方网站下载,下面是官方文件。
www.cnca.cn/zl/qzxcprz/jszjz/tc10/202206/P020220601507316870358.pdf
   下面我也简单总结一下,主要是以前是AV音视频产品的冲击最大,下面我就以前是按照GB13837-2012-声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法进CCC认证的,则需要重点补充如下的测试:

1、需要补测30MHz-6GHz辐射骚扰场强测量,其中,30MHz~1000MHz是必测,然后依据产品内部工作最高的包括谐振等频率大于108MHz就需要测试1GHz以上,具体测试到多少频率,参阅下表:
辐射发射频率差异表 108MHz ,为分界点,大于108MHz就要做1GHz以上辐射发射

2、增加了在 0.15MHz-30MHz 对广播接收机调谐器端口的传导发射要求,也就是说模拟电视、收音机等天线端口,如果有的就需要测试。
3、以前大家测试AV端辐射的,对于垂直极化的测试, 天线高度要求2m~4m。现在没有这个优待了,全部不做特殊要求,同水平极化,天线高度要 求 1m~4m。
4、不配带电源适配器销售的产品,应根据 GB/T 9254.1-2021 附录 A 中“通过 AC/DC 电源 转换器供电的DC电源端口设备,应按照 AC 供电设备考虑,并带着电源转换器进行测量。当制造商提供电源转换器时,应使用该转换器。”的要求进行试验。更多关于CCC GB9254-2021的测试差异讨论,https://www.emc.wiki/thread-5349-1-1.html


CCC换版费用
   大家通常都知道CCC认证换版,不同的企业的选择不一样,费用与服务也会不一样。但是,大部分CCC认证企业都会找具备GB 9254-2021辐射测试能力的第三方进行预测,然后送去例如CQC实验室进行CCC认证,以及有CCC认证辅导,包括体系文件,EMC整改与EMC设计、安规培训等,这里面涉及不同的服务费用。下面,我就大家关心的国家规费大概概述一下:

  • 换版:申请费(300)+证书费(500)+实验室费用
  • 新申请:申请费(500)+证书费(800)+实验室费用+工厂审核费用



  • 如果例如,GB9254-2008以前就是信息技术产品的,不用补测试的,则是1000元报告费。
  • 补充传导测试,如涉及网线等信号线传导(网线端传导), 则是1080元。
  • 辐射发射,1GHz以下,2700元。如果大于108MHz,则测试1GHz以上, 3150元+500元报告费(总报告里面的安规补一份报告费用)。
  • 申请费 300元,证书费 500元。

CCC换版难点分析
GB13837-2012换版到GB/T 9254.1-2021,这对企业有很大的挑战,例如,以前音视频厂家很少接触辐射发射,或者没做过辐射发射,对于产品的辐射发射的设计与整改经验不足。以及AV类产品的多端口产品的设计风格、以及大功率D类功放从线性电源都转到紧凑型设计用开关电源,这对企业原本经验不足的情况下就雪上加霜。


辐射发射不像骚扰功率,只测试明确已知的AC电源线、Audio输入输出信号线,依次分别测试,还是在明确已知的条件下,整改的时候目标也非常明确。但是,发射发射,是同时对所有的已知的看的见的线缆、以及看不见的等效发射线缆、外壳、pcb、散热器、屏幕等都是同时发射与接收。这样排查起来就非常复杂,特别是对于那些有10多个端口,以及1000W级别的D类功放,都说非常大的挑战。

1、等效发射天线众多,pcb trace、各系统连接线缆、pcb敷铜、散热器等。

2、各类端口输出线缆发射相互耦合,摆放对测试影响较大。

3、内部开关电源、pwm数字功放的近场耦合影响。

4、大功率的热能量,对半导体器件的温漂影响,导致EMI的差异。

5、实验室工程师对EMI测试读点准确度、干扰、杂讯等分析评估,前后测试的一致性。

如何选择一个更好的实验室帮你做CCC换版进行技术服务,是您能更快的通过CCC换版的保证,特别是音视频企业。可以联系曾工 139 2899 3907(微信同号),为您提供CCC换版,以及辐射整改、一站式服务。

路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2022-6-21 17:54
3.1.17 最高内部频率 highest internal frequency Fx
EUT产生或使用的最高基频或某种操作下的最高工作频率。
注∶包括在集成电路中单独使用的频率

GB9254.1-2021最高内部频率

GB9254.1-2021最高内部频率


表1 辐射发射测量的最高频率(最高内部频率)

辐射发射测量的最高频率

辐射发射测量的最高频率


对于卫星接收系统室外单元,最高测量频率应为 18 GHz。
  • 注 1∶对于FM和 TV 广播接收机,Fx是 EUT 内部源的最高频率,不包括本振和调谐频率。
  • 注 2∶Fx的定义见 3.1.17。
若Fx未知,辐射发射应测量到6GHz。
