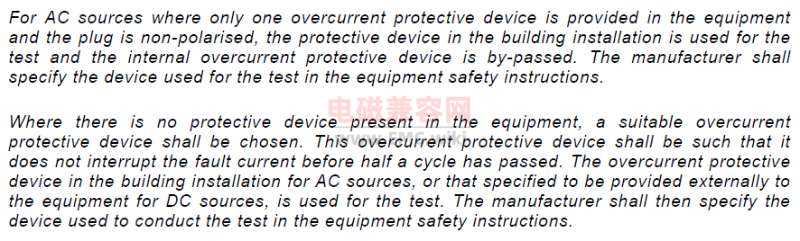

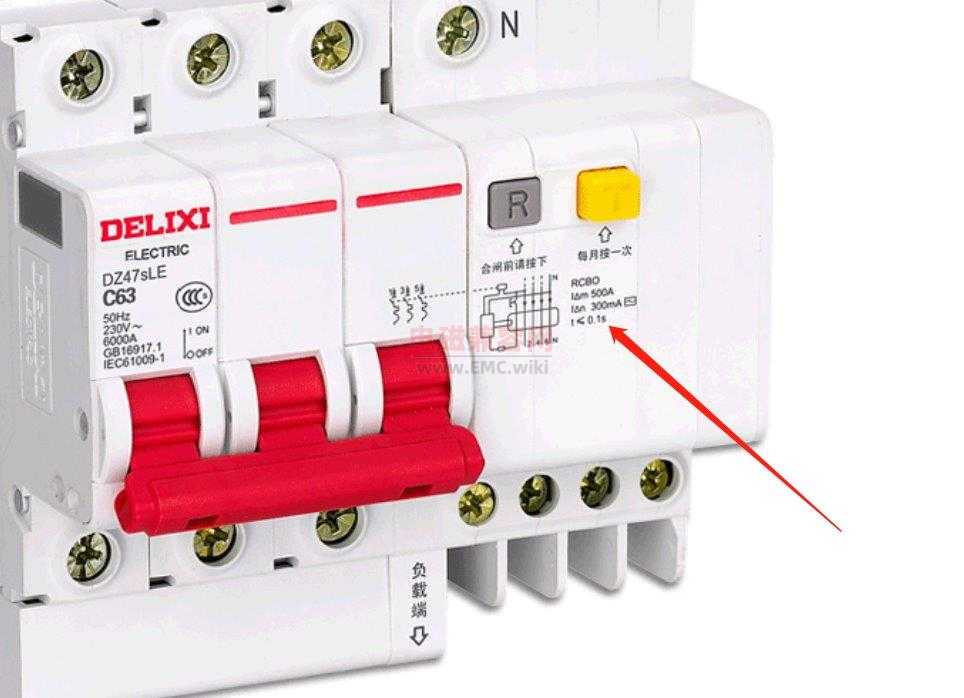

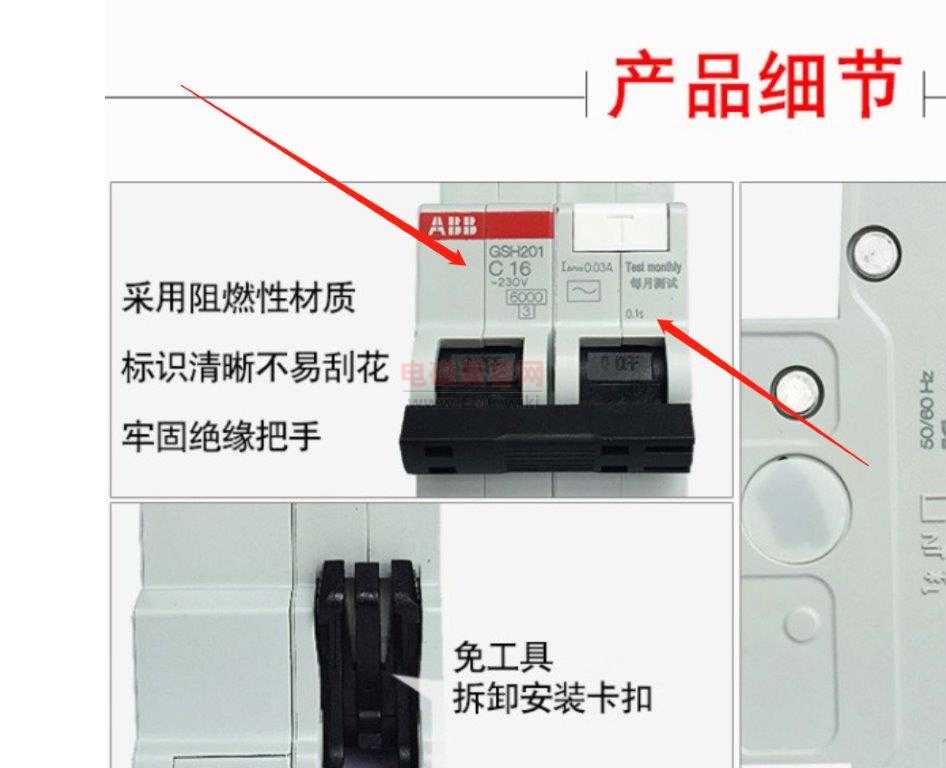

IEC62368-1:2018 , EN62368-1:2019要求,针对IEC62368-1标准中新增加的测试项目“受限制短路试验”。 62368-1 Annex R这个LSC,如果设备只有单个过流保护装置并且插头是非极性的,就要用建筑物上的保护开关,就是我们家里墙上装的那种断路开关。具体是什么开关,就要看适用IEC 62368-1产品的安装环境,这个1500A测试可以是10ms、也可以是100ms,主要是要看前面的保护装置什么时候断开。 公牛漏电保护开关 德力西漏电保护开关 ABB漏电保护开关 综上所示,基本上家里面所有的漏电保护开关的上限阈值就是0.1s,也就是100ms内一定会断开,在有泄露电流的情况下。 技术参数 ▪ 放电电压范围:DC120-250V(可定制) ▪ 放电极限电流:≥1500A(可定制) ▪ 放电时间:5-100ms可设 ▪ 控制方式:PC一体机 ▪ 电源要求:AC220V±10% 50Hz ▪ 设备功率:3000W ▪ 外形尺寸:1060×788×1361mm ▪ 设备重量:240Kg 适用于对保护接地导体以及电流保护断路器1500A测试 系统采用储能装置按设定参数进行储能,达到设定电压对外进行放电,实现瞬间大电流测试。放电时间与初始电压可设,放电完成后自动充电进行下一轮测试。测试过程中对放电电流进行记录,生成电流—时间曲线图。

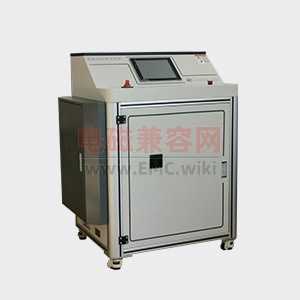

IEC62368-1受限制短路测试系统 |
工程师具有15年以上的EMC行业从业经验,处理过各类数字模拟复杂高集成度电路经验,不限于几十千伏高压放电与微小人体生理信号。成功处理过笔记本电脑、红外热像仪、脑电心电、血液透析、导航与各类家电等经验。
罗德与施瓦茨公司、是德/安捷伦、EMTest、ETS-Lindgren、泰克及整改用到的各类辅助设备,不限于近场探头、示波器、电桥等仪器设备。现场,还拥有各类EMC物料不限于、磁环、滤波器、电容、电阻、电感、磁珠、铜箔、导电布等。
我们相信您一定遇到过这样、那样的电磁干扰、抗干扰的问题,一筹莫展,找不到骚扰根源、或找不到敏感电路、信号,延误产品上市周期,这时您可以选择我们,我们可以为您提供清晰的解惑与悉心指导,不仅仅是解决问题,还授人以渔。
我们不仅仅仅有EMC测试、EMC整改服务、还有各类EMC器件,可以提供各类EMC合格方案,还具备全球各地区的认证,不限于电磁兼容、安规、无线射频、可靠性与偏门测试等标准法规,甚至定制化测试与验证,可为企业提供一站式服务。
漏电保护器脱扣保护时间-GB16917.1-IEC61009-1
漏电保护器脱扣保护时间-GB16917.1-IEC61009-1-Pg42.pdf
(8.97 MB, 下载次数: 0)
2022-6-6 20:59 上传
点击文件名下载附件
漏电保护器脱扣保护时间-GB16917.1-IEC61009-1
漏电保护器脱扣保护时间-GB 16917.1-IEC 61009-1-Pg42 - 第42页,有关于漏电保护的时间,这个时间基本上就是脱扣的时间0.1s,当然,不同的样品安装的地方不一样,保护装置保护的时间不一样,那么,这个1500A的试验时间肯定也不一样,具体要参考样品的实际的安装环境。当然了,绝大多数应该都是小于100ms的试验时间,肯定满足了。
漏电保护器脱扣保护时间-GB16917.1-IEC61009-1-Pg42
