IEC 61000-4-6\GBT 17626.6 CS校准 期间核查

摘要:  GBT17626.6-2017 CS校准、传导抗扰度期间核查 CS校准不要加调制,例如,那个AM80%调制不要打开,仅仅校准载波就行。另外,CND注入法系统阻抗为300ohm,实测电压为等级设置值的1/6,因为,一般输入阻抗为50ohm计算 ...

GBT17626.6-2017 CS校准、传导抗扰度期间核查


CS校准不要加调制,例如,那个AM80%调制不要打开,仅仅校准载波就行。另外,CND注入法系统阻抗为300ohm,实测电压为等级设置值的1/6,因为,一般输入阻抗为50ohm计算。如果,你把示波器的输入阻抗调为1Mohm的话,那么就基本对于这个300ohm可以直接忽略不计,就是真实值了。例如,设备设置的3V,那么示波器测试到的电压就是3V。

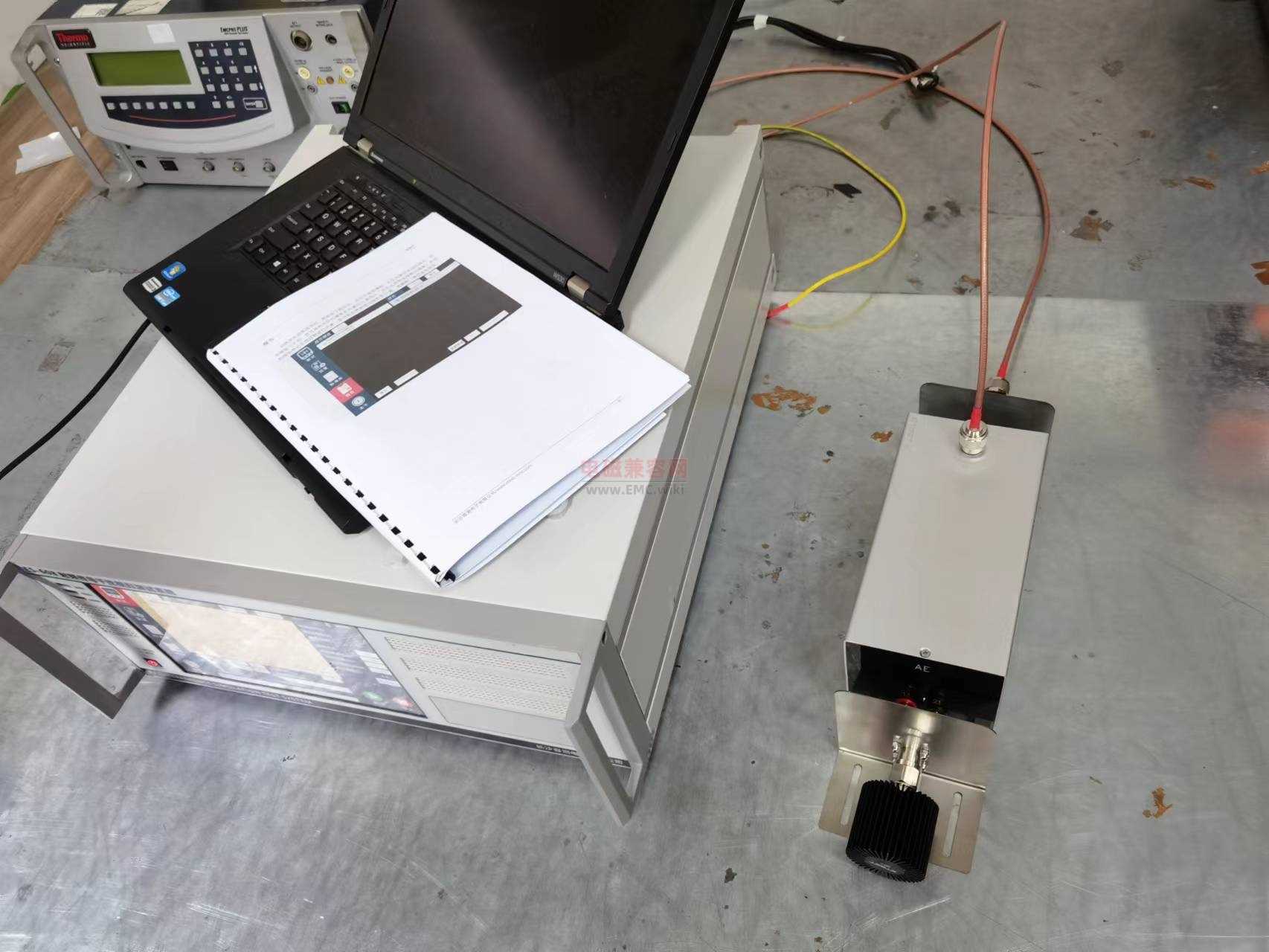

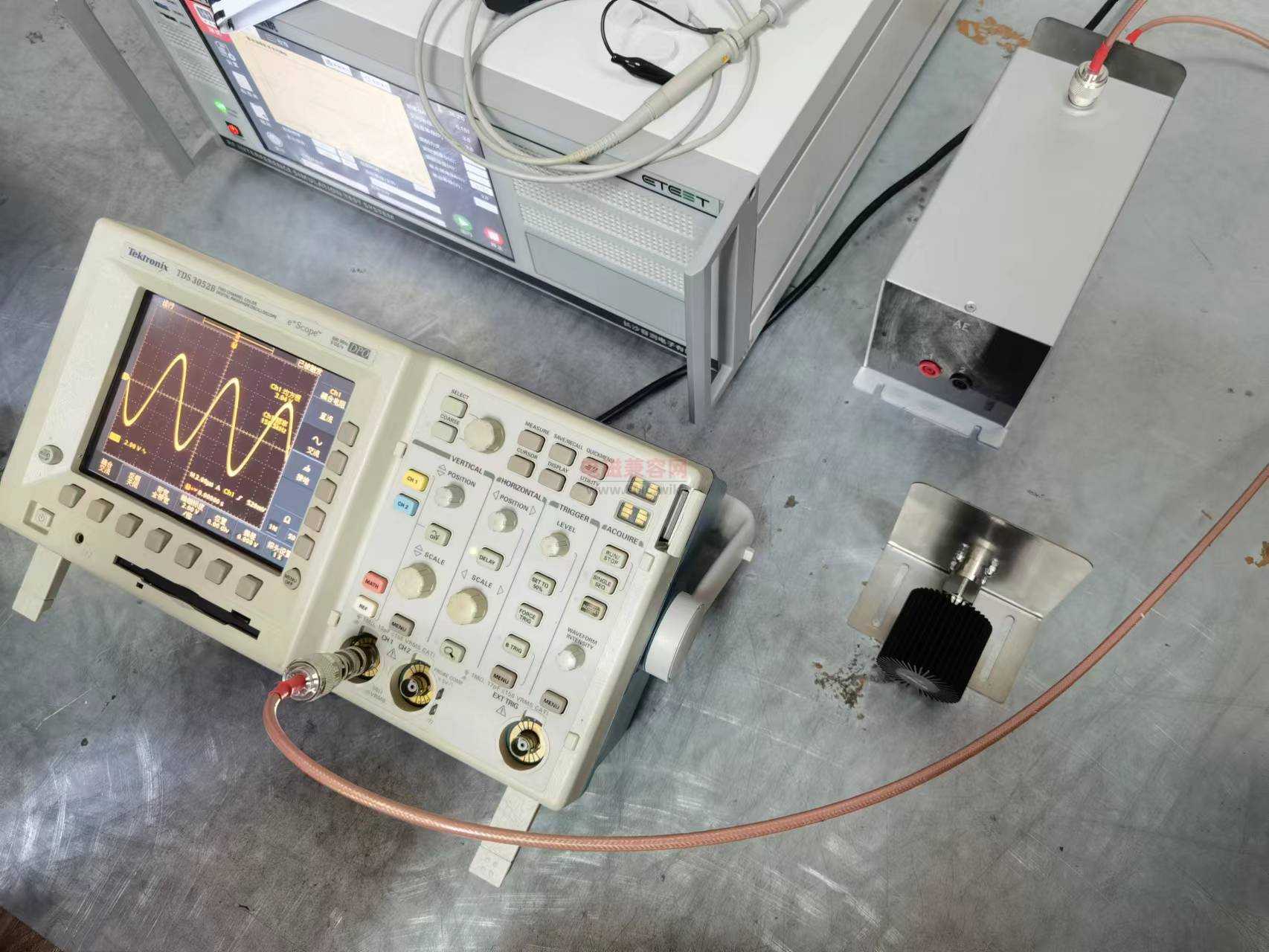

CS设备自行校准

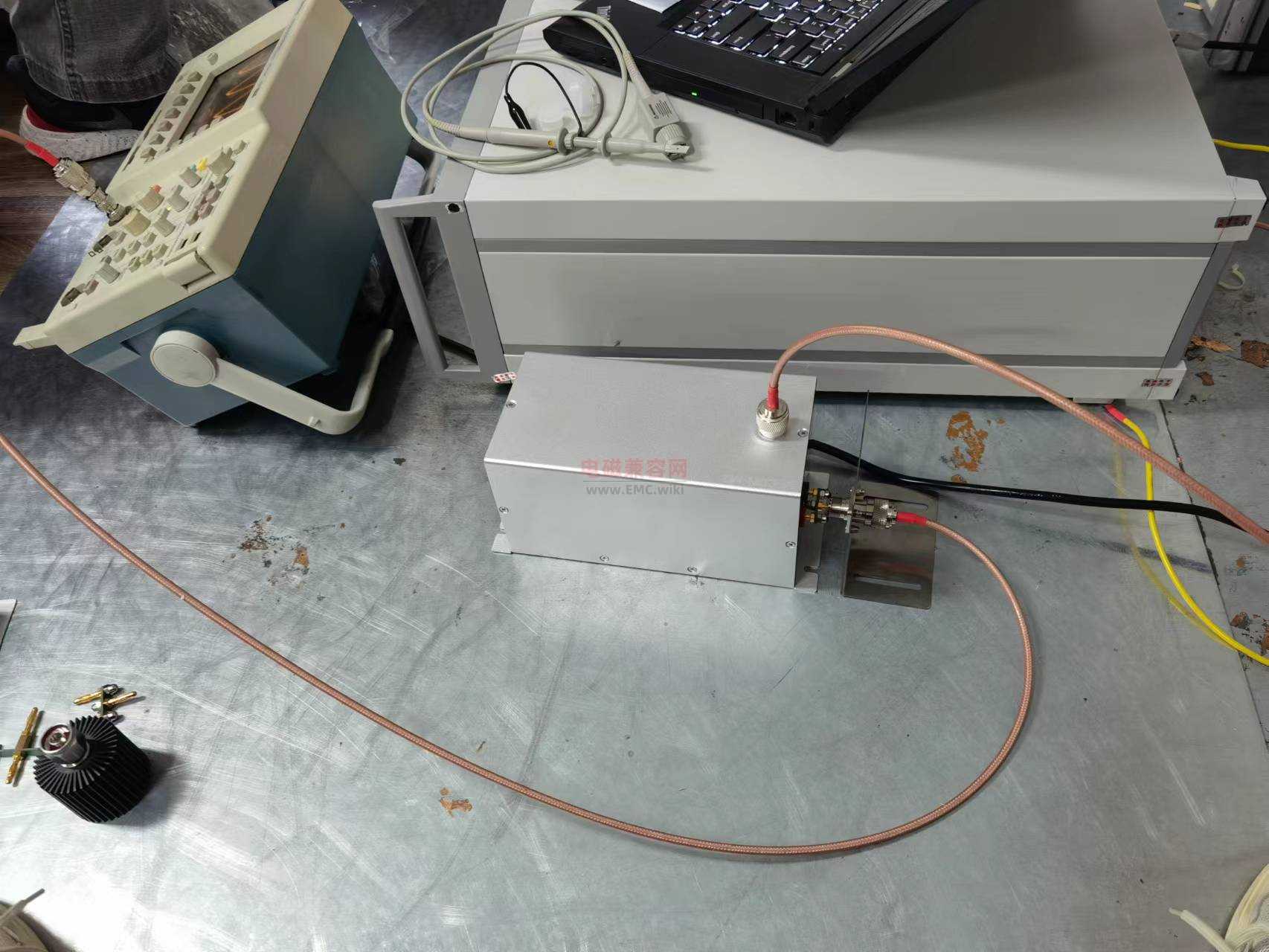

CS校准-期间核查-接AE端150ohm电阻接地-标准模式


CS校准-期间核查-去掉AE端150ohm电阻接地-非标准模式 (经过验证,AE端接不接这个150ohm,示波器测试出来的仪器设置的3V,都是基本没啥变化。


CS校准-期间核查-去掉EUT端100ohm电阻接地-非标准模式经过验证,EUT端接不接这个100ohm,示波器测试出来的仪器设置的3V,都是基本没啥变化。


CS校准-期间核查-去掉EUT端100ohm电阻接地-去掉AE端150ohm电阻接地-非标准模式(经过验证,EUT端接不接这个100ohm,示波器测试出来的仪器设置的3V,都是基本没啥变化。

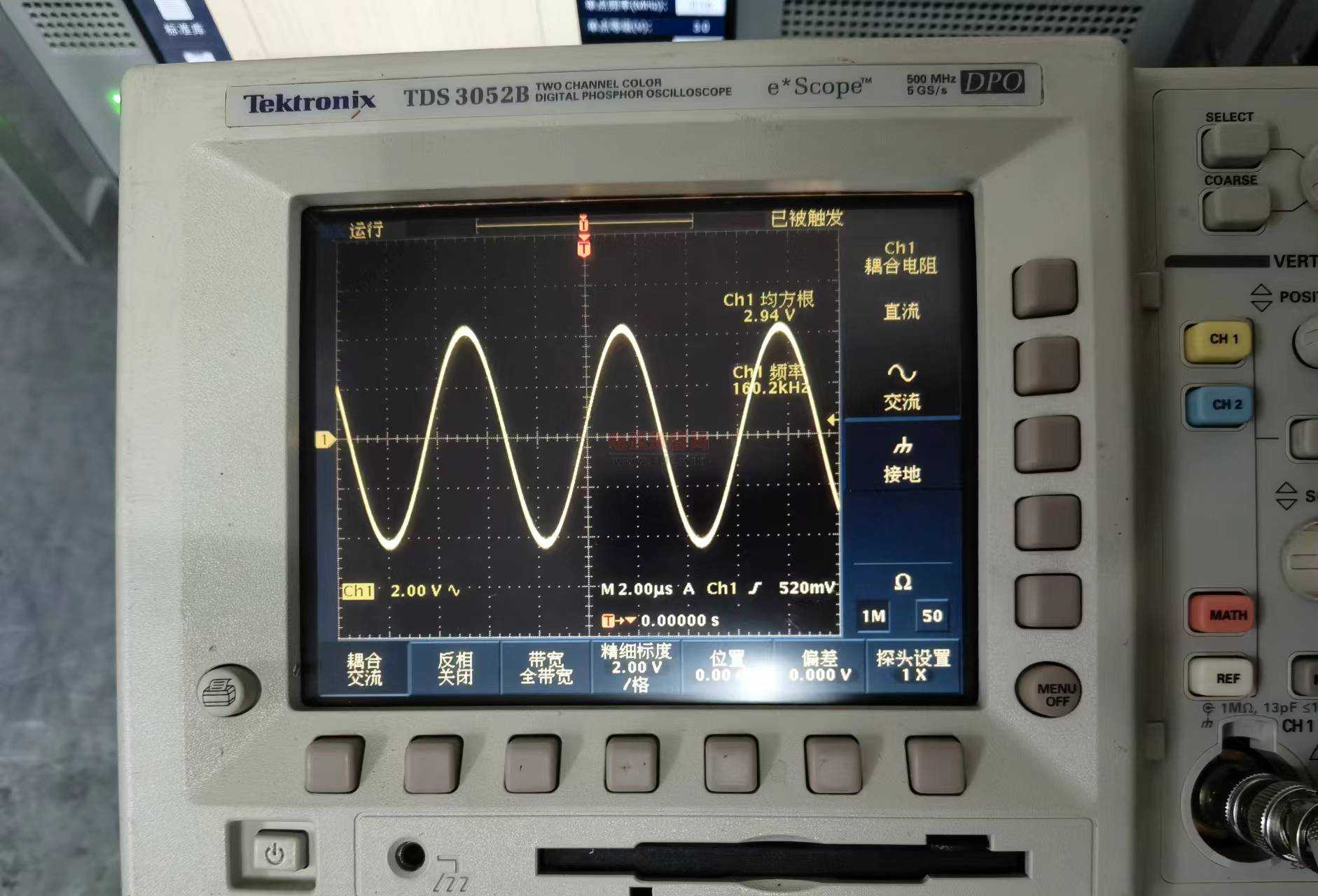

CS校准-期间核查-示波器输入阻抗改为1Mohm,经过验证直接从EUT端测试得到的结果,就基本与AE是否通过150ohm接地,以及EUT端是否通过100ohm串联,基本没有影响。

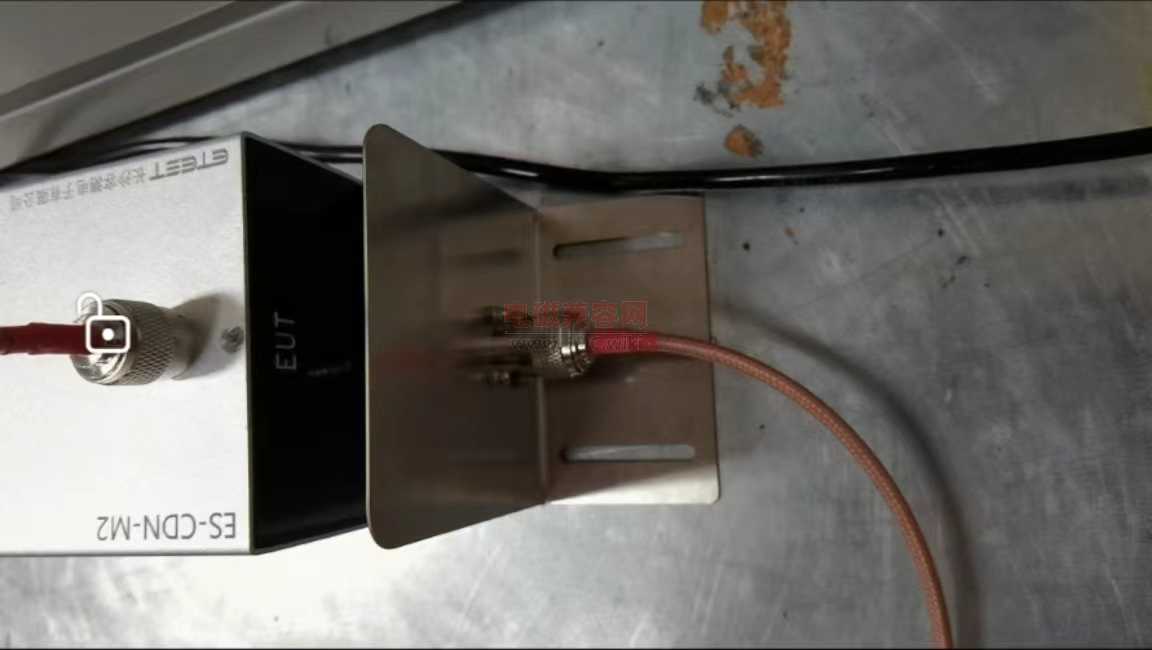

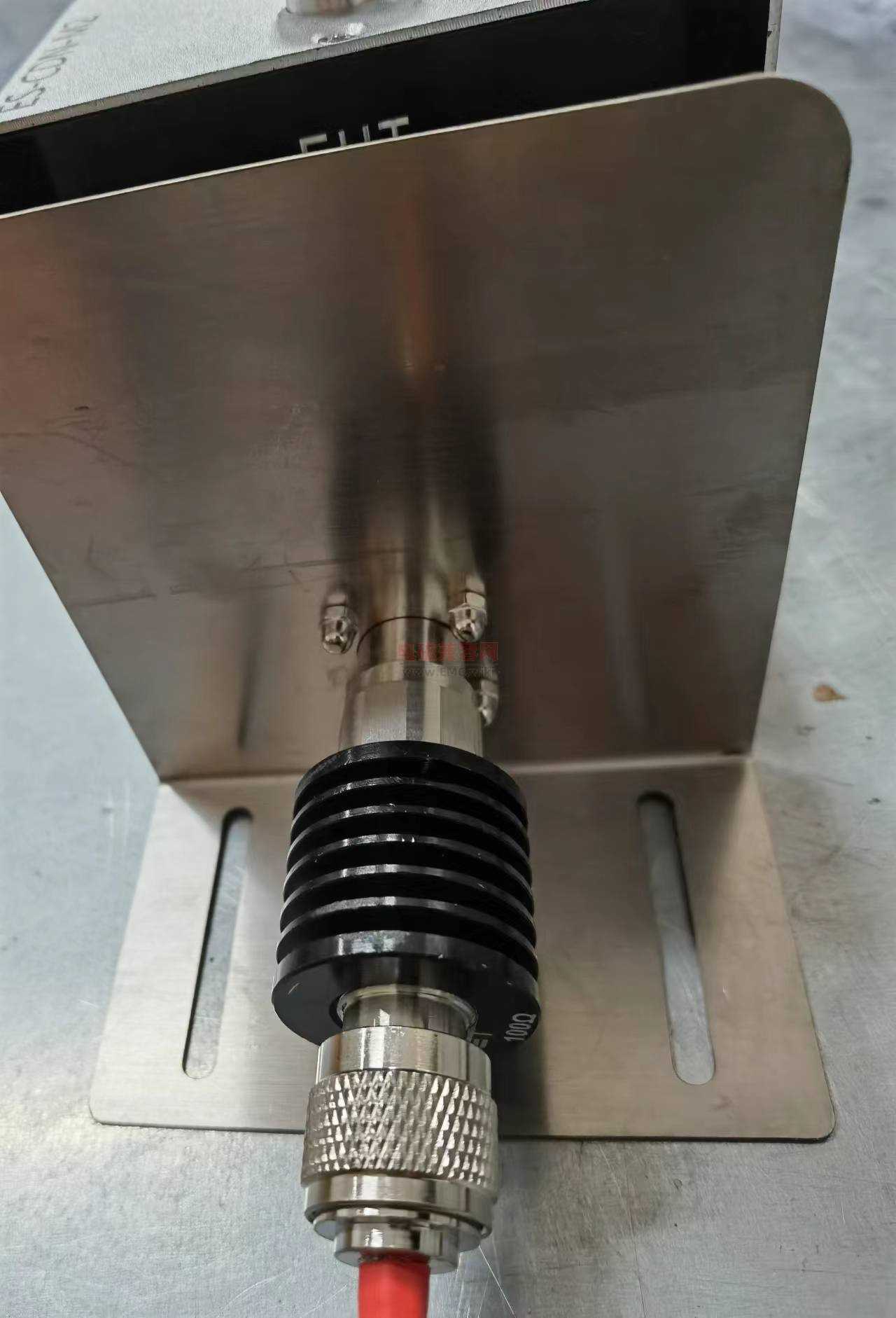

EUT端 100ohm适配器

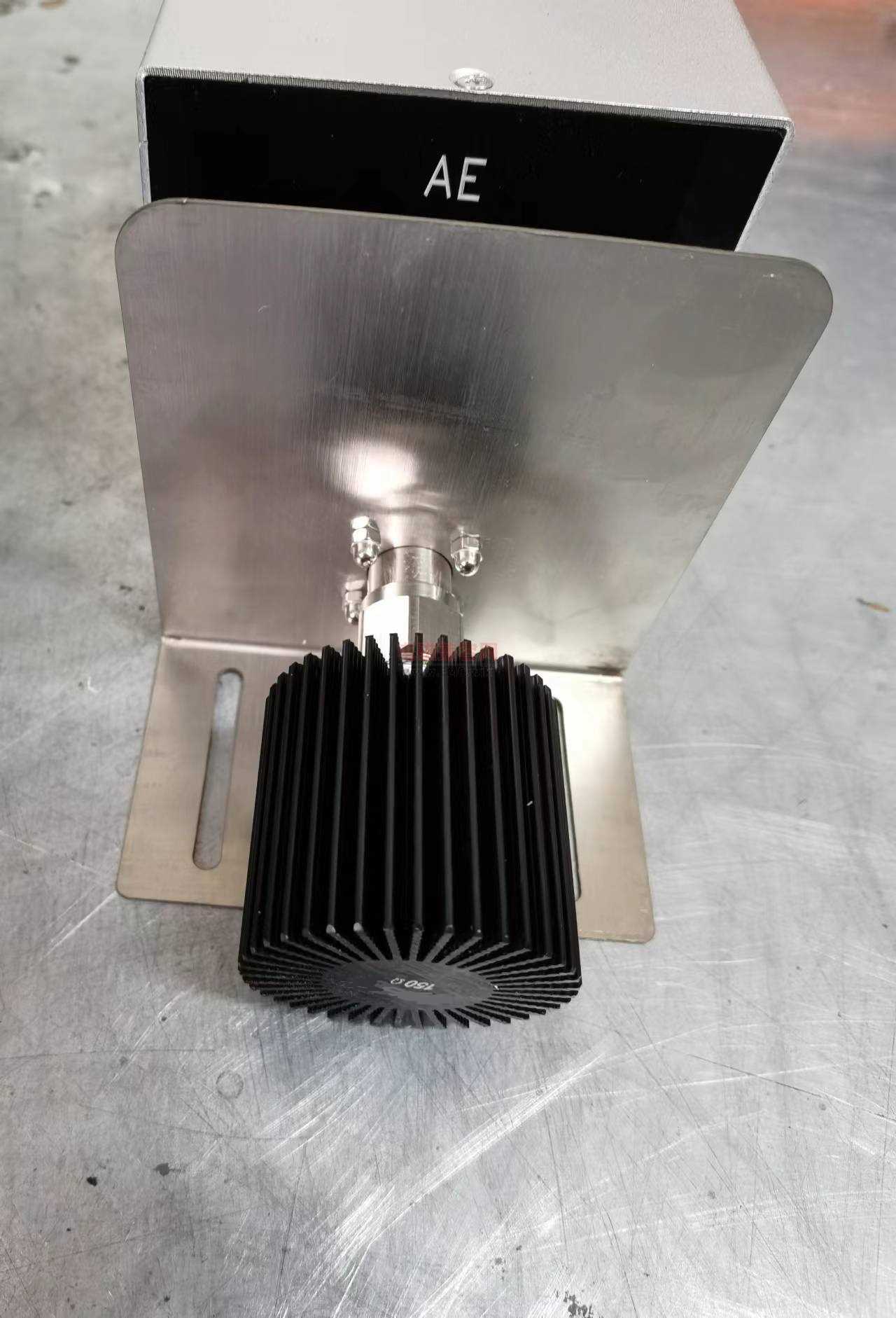

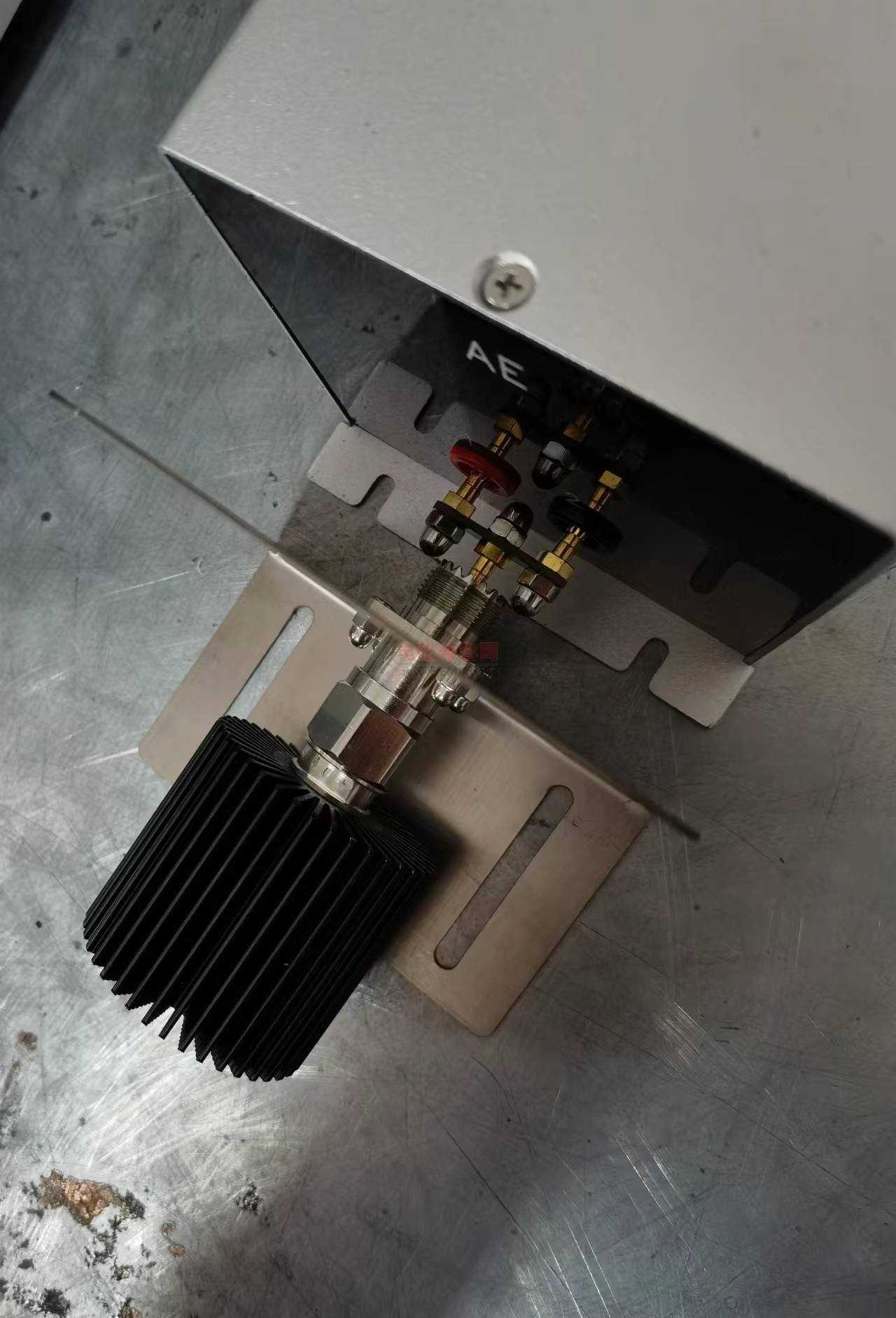

AE端 供电端 150ohm电阻

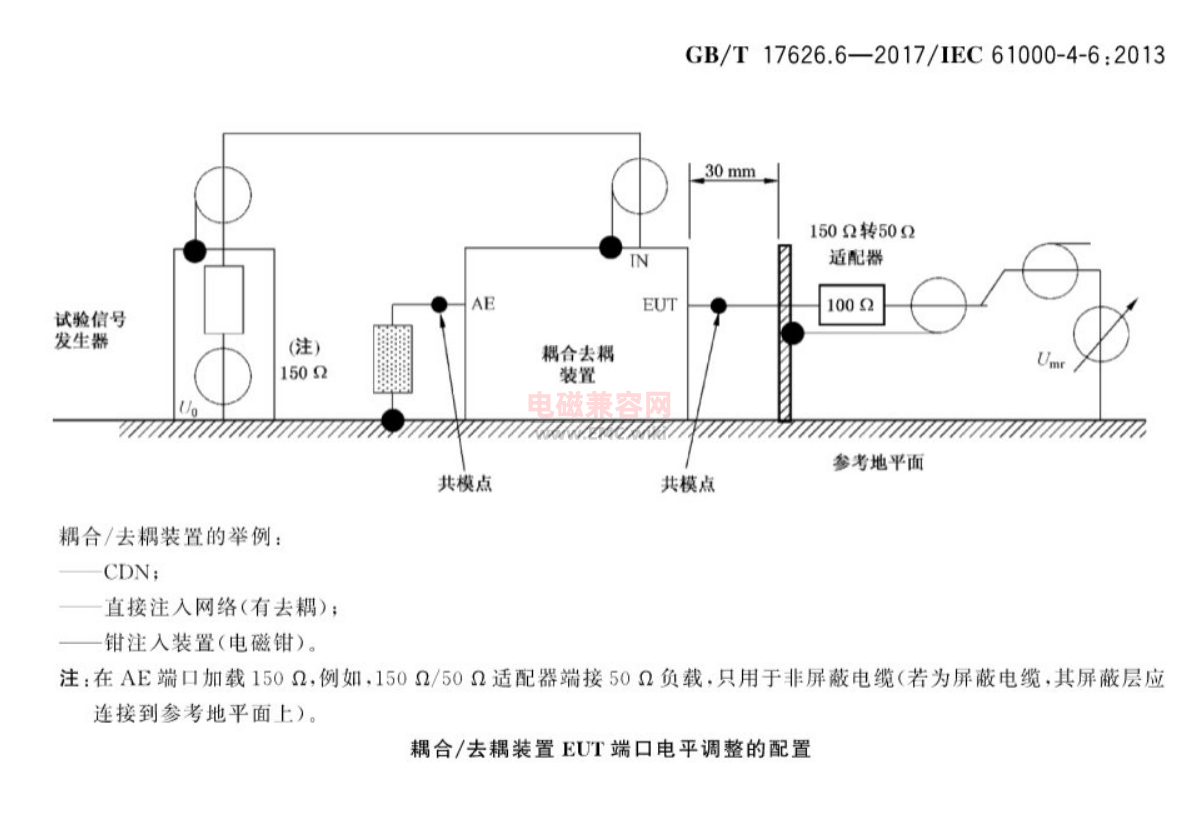

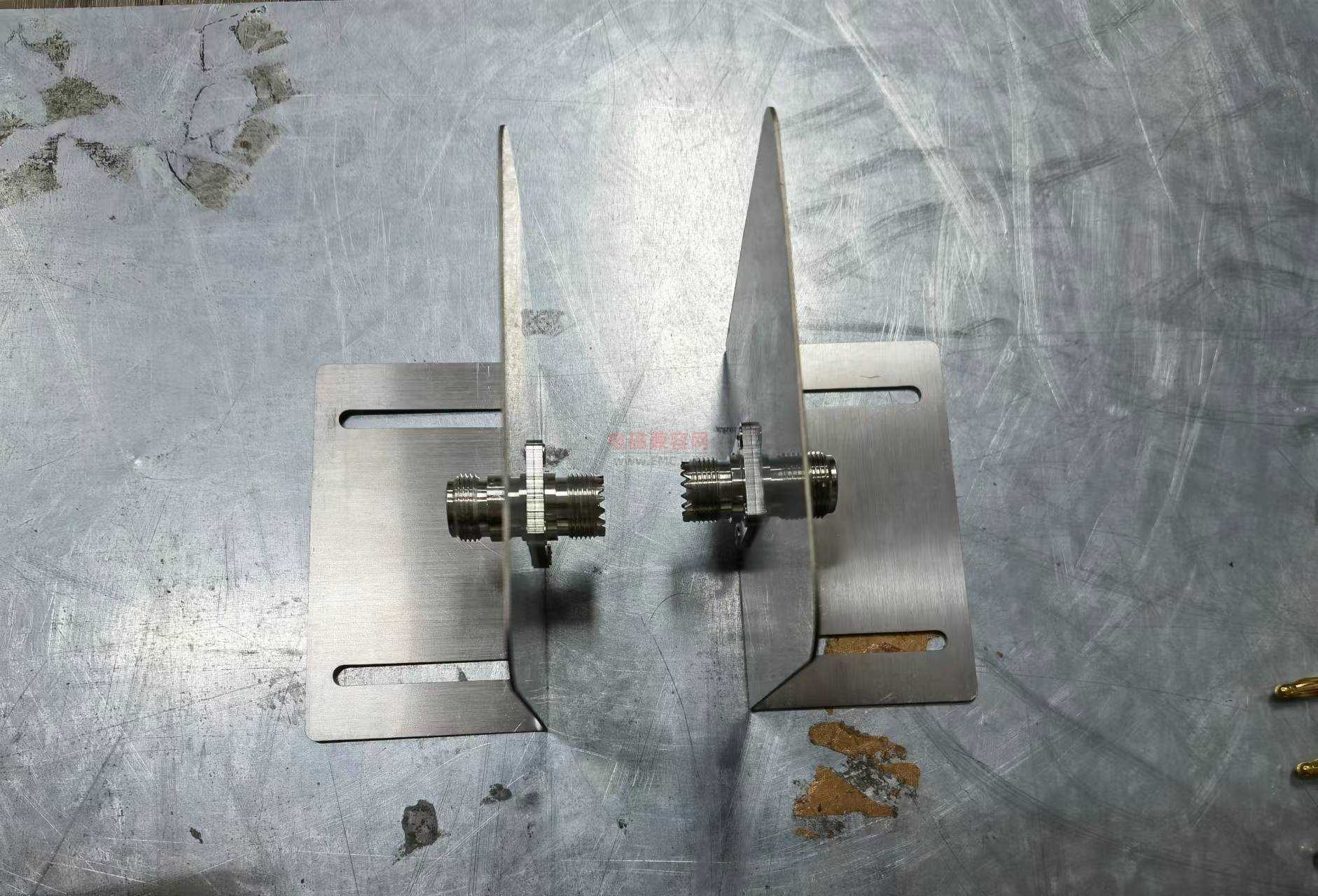

61000-4-6-17626-6-CS校准适配器

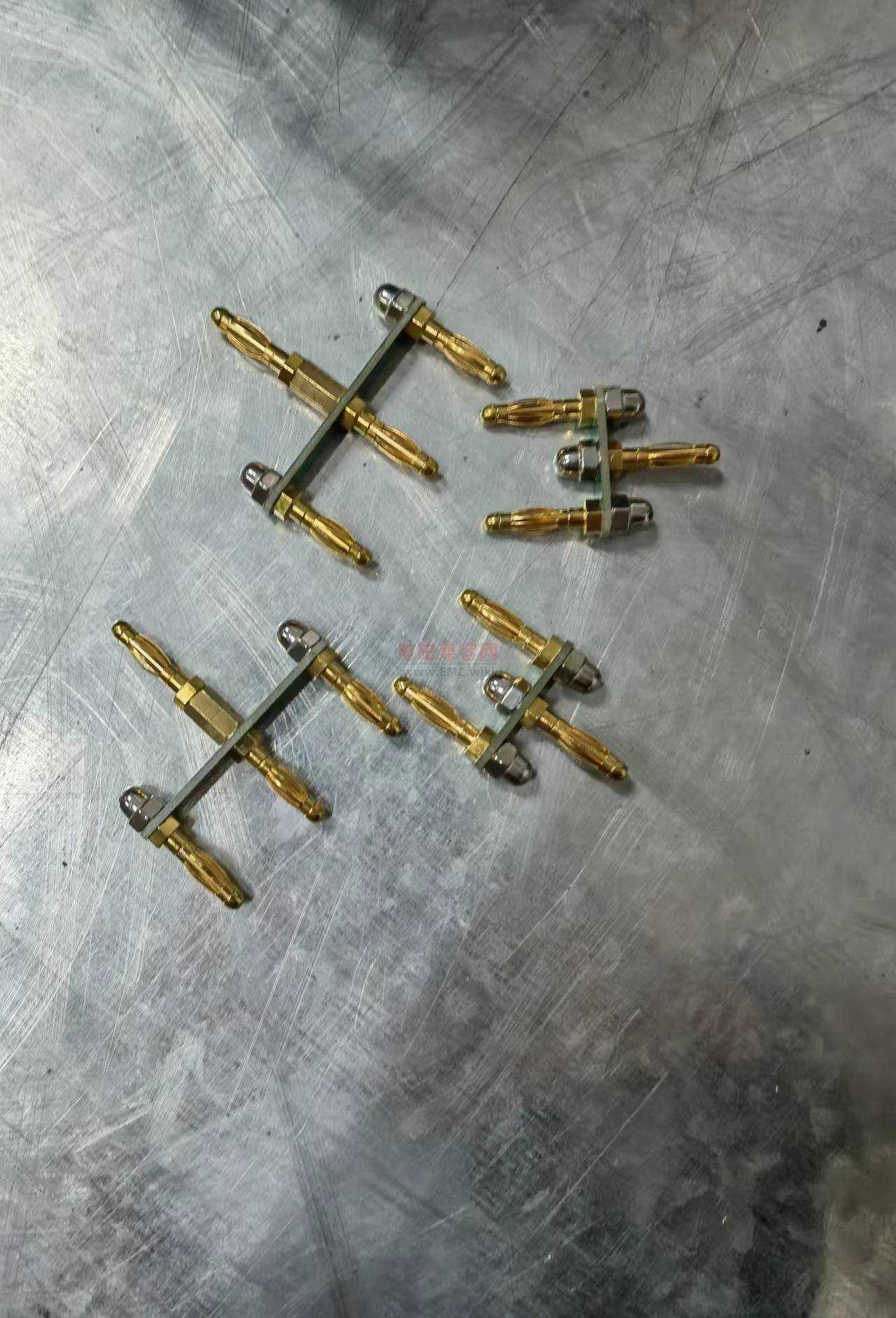

CDN M2 M3校准接头
