开关电源适配器，做K.21应该做多少伏雷击呢？

2022-7-2 17:41| 发布者: 曾工| 查看: 6604| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: K.21表5-电源端口的测试条件 从上面的表5可以看出来，用在室内的开关电源适配器做雷击电压为 1.2/50-8/20 CWG组合波测试LN、LN分别对PE、2.5kV如果是前面加了浪涌保护器，那么就是要打雷击电压为1.2/50-8/20 CWG组 ...

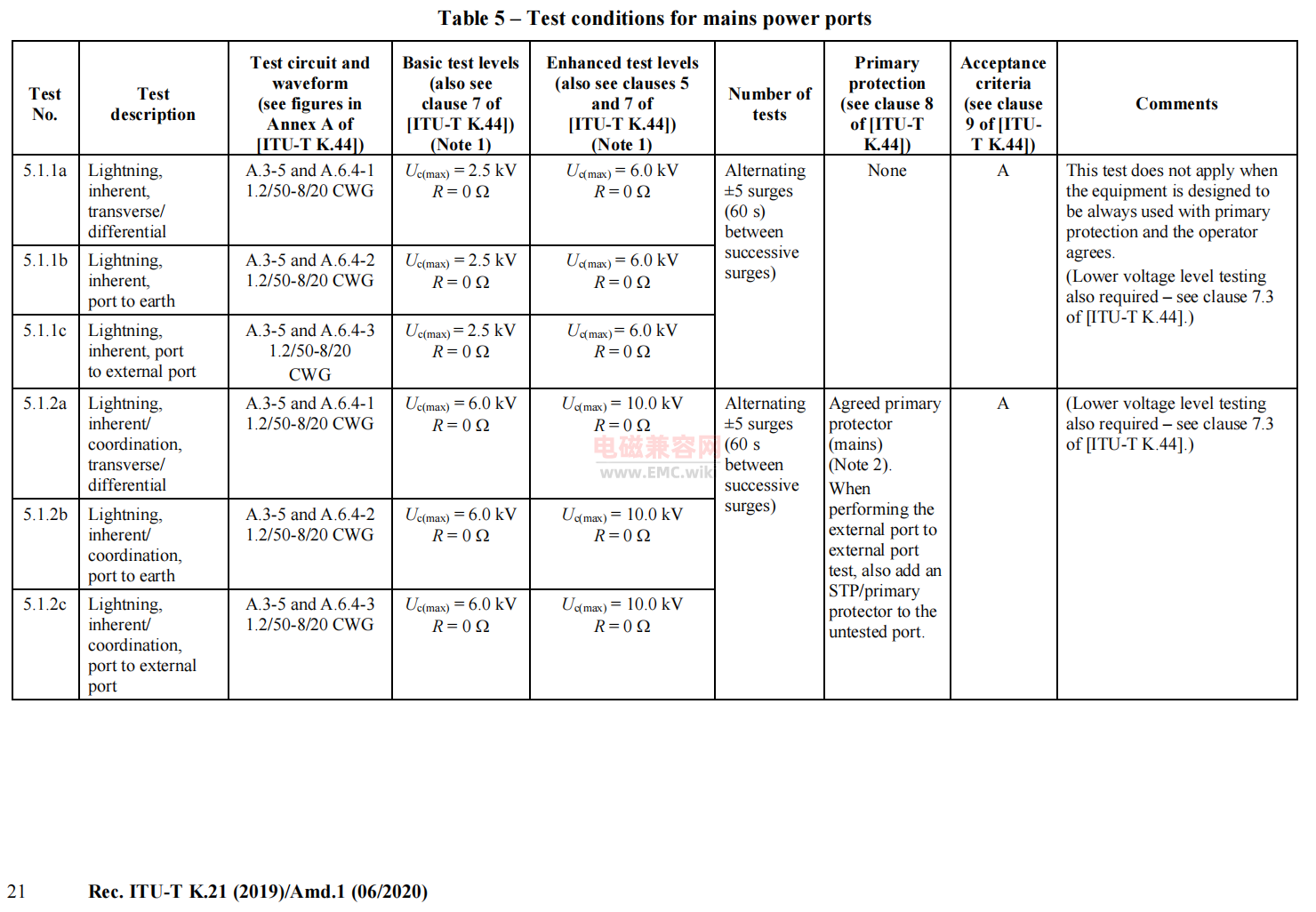

K.21表5-电源端口的测试条件

从上面的表5可以看出来，用在室内的开关电源适配器做雷击电压为
  • 1.2/50-8/20 CWG组合波测试LN、LN分别对PE、2.5kV
  • 如果是前面加了浪涌保护器，那么就是要打雷击电压为1.2/50-8/20 CWG组合波测试LN、LN分别对PE、6kV
  • 如果是加强型保护，那就是10kv了，具体请参阅 https://www.emc.wiki/thread-5400-1-1.html (这种是特殊情况，例如，当地的电网供电保护非常不完善，当地的地质电阻率高，接地不好等，反正就是特殊情况，一般人不会按照这个搞的)
注：1.2/50-8/20组合波发生器（CWG）：产生1.2/50开路电压波形和8/20短路电流波形的发生器。

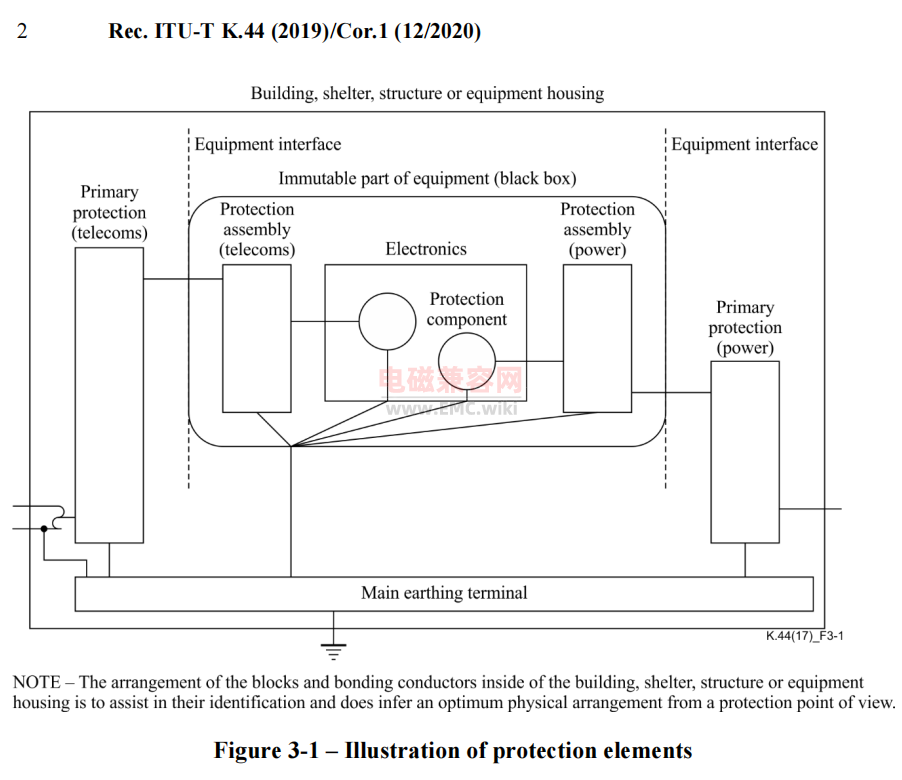

K.21引用的K.44 图3-1-保护元件示意图


ITU-T K.44 (2019)/Cor.1 (12/2020) - Table 1 – Port types
Port type
Test type
Example
External
外部的
Symmetric pair
对称差分
Lightning
Analogue customer interface
Power induction and earth potential rise
Integrated services digital network (ISDN) basic-rate interface
Remote power feeding circuits
Mains power contact
xDSL interface
Coaxial cable
同轴电缆
Lightning
ISDN primary-rate interface
Power induction and earth potential rise
Remote power feeding circuits
Dedicated power feed (a.c., d.c.)
专用电源（交流、直流）
Lightning
Optical network unit/termination power feed interface
Power induction and earth potential rise
a.c. mains power
交流电 市电
Lightning
a.c. mains power
Earth potential rise and neutral potential rise
