大电流注入测试法 (BCI)

2022-9-29 15:06| 发布者: 曾工| 查看: 4413| 评论: 0|原作者: xavier|来自: 电磁兼容网

摘要: 电子产品有许多不同的电磁敏感度测试,以下是大电流注入(Bulk Current Injection)测试的示例。关于大电流注入和磁化率测试的其他规范可能会完全不同。利用大电流注入的最常见测试标准是MIL-STD 461(军用),RTCA ...
电子产品有许多不同的电磁敏感度测试,以下是大电流注入(Bulk Current Injection)测试的示例。关于大电流注入和磁化率测试的其他规范可能会完全不同。利用大电流注入的最常见测试标准是MIL-STD 461(军用),RTCA / DO-160(航空),IEC 61000-4-6(商业)和ISO 11452-4(汽车)。

依据ISO11452-2、GB/T 17619、ECE-R 10.05、2004-104-EC等标准要求,对汽车电子零部件系统等车载电子设备(包括电动汽车DC-DC模块、车载充电机等)进行BCI大电流注入抗扰度测试。大电流注入测试法被认为是汽车电子模块敏感度测试的最重要的测试项目,也是汽车零部件企业首先建设的项目之一。

广州BCI大电流注入测试,联系曾工 139 2899 3907(微信同号)

国际、国内、汽车厂商标准及测试项目:
标准类型
标准号
频率范围
国际标准
ISO 11452-4
1MHz-400MHz
中国标准
GB/T33014.4
1MHz-400MHz
欧洲指令
2004-104-EC
20MHz-400MHz
福特
EMC_CS
1MHz-400MHz
大众
TL 82166
100kHz-400MHz
通用
GMW3097
1MHz-400MHz
克莱斯勒
DC-11224
1MHz-400MHz


在11452-4中测试方法如下:
  • 替代法:150±10mm、450±10mm和750±10mm;
  • 闭环法:900±10mm,监视探头与EUT的距离是50±10mm,替代法中监测探头可有可无;
  • TWC法:100±10mm,50Ω的负载离管状波耦合器至少200mm。


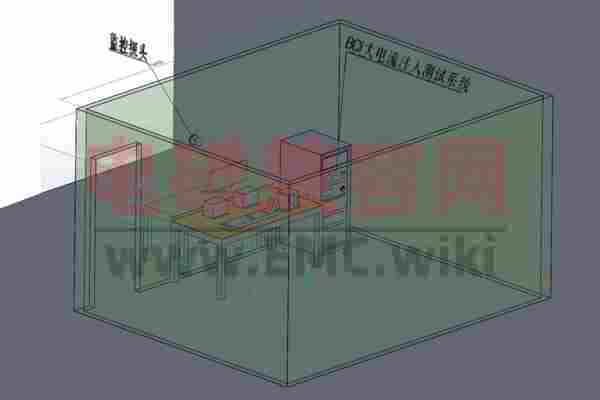

BCI闭环测试法

测试环境:屏蔽室或电波暗室


大电流注入测试旨在确认RF信号在耦合到互连电缆和/或电源线上时,不会导致性能下降或与被测设备的规格发生偏差。此外,它将提供幅度/频率故障信号。由于电缆中会出现较大的可变电路阻抗和谐振,因此使用校准夹具将正向功率建立到注入探针中,从而在校准夹具中产生定义的电流。实际注入的电流由监视电流探针监视。

bci校准
