RF射频dBm/Hz 功率谱密度 - SRRC

摘要:  Power dBm = PSD dBm/Hz + 10 * log(BWHz) (四)带外发射发射功率(2.4~2.4835GHz):≤-80dBm/Hz (EIRP)功率谱密度(power spectral density, PSD): dBm/Hz 代表功率谱密度,xdBm/Hz = xdBm/kHz =xdBm/MHz 也 ...

Power dBm = PSD dBm/Hz + 10 * log(BWHz)

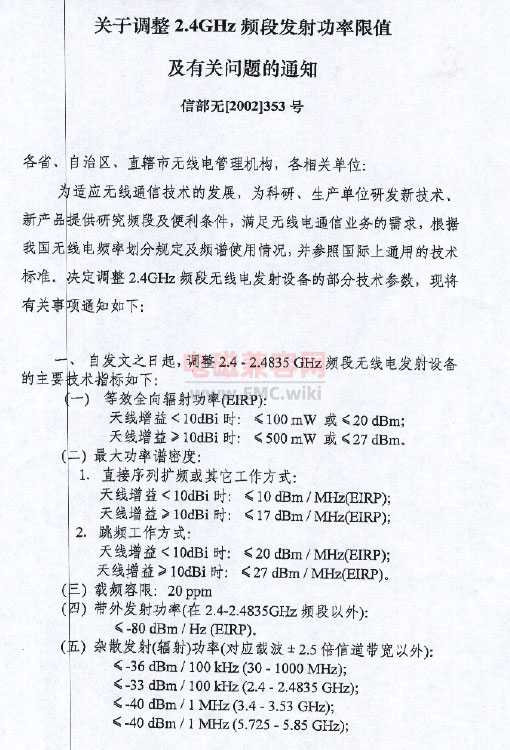

(四)带外发射发射功率(2.4~2.4835GHz):≤-80dBm/Hz (EIRP)功率谱密度(power spectral density, PSD): dBm/Hz 代表功率谱密度,xdBm/Hz => xdBm/kHz =>xdBm/MHz 也就是说,这个≤-80dBm/Hz限值换算为BW 100kHz的时候就是加50,即-80dBm+50dBm=-30dBm,这个≤-80dBm/Hz限值换算为BW 1MHz的时候就是加-20dBm。

BW带宽,就是频谱分析仪里面的RBW,100kHz、1MHz测试杂散。2.5BW信道带宽内测试功率谱密度,大于2.5BW信道带宽外测试杂散。欧洲标准2BW测试功率谱密度,大于2BW测试杂散。

当然了,这个≤-80dBm/Hz,也可以直接把RBW设置为1Hz就可以直读数据是否≤-80dBm,但是这样扫描就会非常慢,如果通过上面RBW换算的出来的话,就非常方便了。
