SRRC完整性模块、限制性模块以及区别

2022-3-29 17:52| 发布者: 曾工| 查看: 6592| 评论: 1|原作者: 曾工|来自: 电磁兼容网

摘要: 经常有客户咨询,什么是完整性模块,什么是限制性模块?下面我整理一下,供大家参考! 完整的非独立操作使用的无线电发射模块 完整的非独立操作使用的无线电发射模块的定义满足如下条件的非独立操作使用的无线电发 ...
经常有客户咨询,什么是完整性模块,什么是限制性模块?下面我整理一下,供大家参考!更多问题可以联系曾工 139 2899 3907

完整的非独立操作使用的无线电发射模块
完整的非独立操作使用的无线电发射模块的定义满足如下条件的非独立操作使用的无线电发射模块称为,“完整的非独立操作使用的无线电发射模块” 。
  • 该模块应具有数据缓冲/调制单元。
  • 该模块射频单元应有完整的屏蔽(需要有屏蔽罩)。
  • 该模块应使用一体化天线(例如必须是pcb天线,陶瓷天线,等板载天线)。
  • 该模块应有明确的供电要求。
  • 该模块符合国家其他有关法律、法规要求。

限制性非独立操作使用的无线电发射模块
限制性非独立操作使用的无线电发射模块的定义不满足上述第二条笫1 项至第5 项中任意一项的非独立操作使用的无线电发射模块,称为"限制性非独立操作使用的无线电发射模块”。
对于“ 限制性非独立操作使用的无线电发射模块", 可以单独进行型号核准。若符合相关无线电管理技术规定或标准,则发放型号核准证书,其型号核准代码后加“(M)" 标识。模块生产商须在模块的技术手册中明确其使用条件和详细配置, 并明确声明“模块通过型号核准并不代表嵌入或使用该模块的最终设备符合相关无线电管理技术规定或标准,最终设备厂商须对产品的技术特性是否符合无线电管理技术规定或标准负贵” 。



那么经过上面的关于限制性,完整性模块的定义后,那么我们大家分析一下,如下的2个无线模块到底是限制性,还是完整性呢?

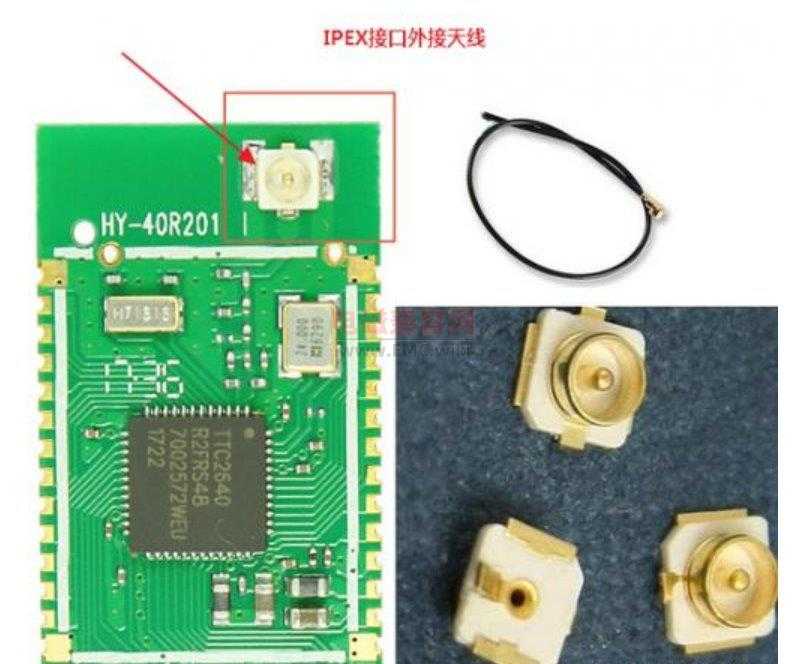

图1 - IPEX接口外接天线无线模块

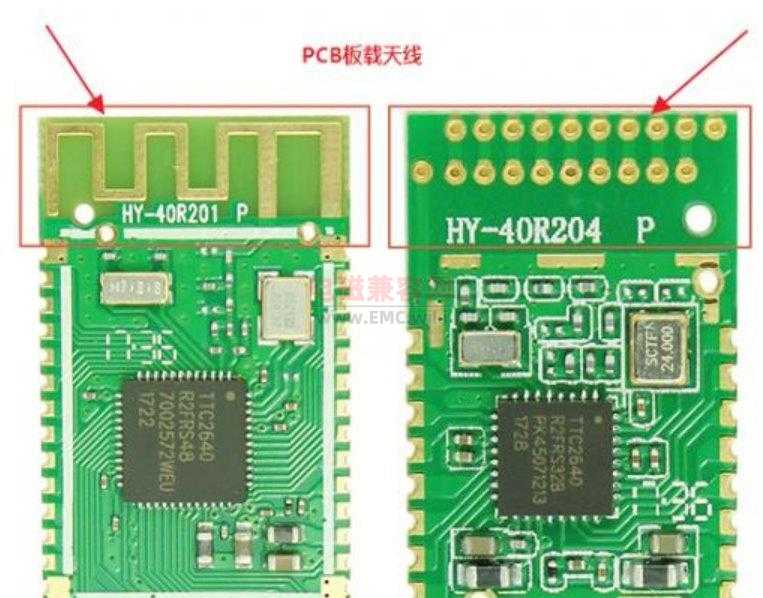

图2 - 板载天线无线模块

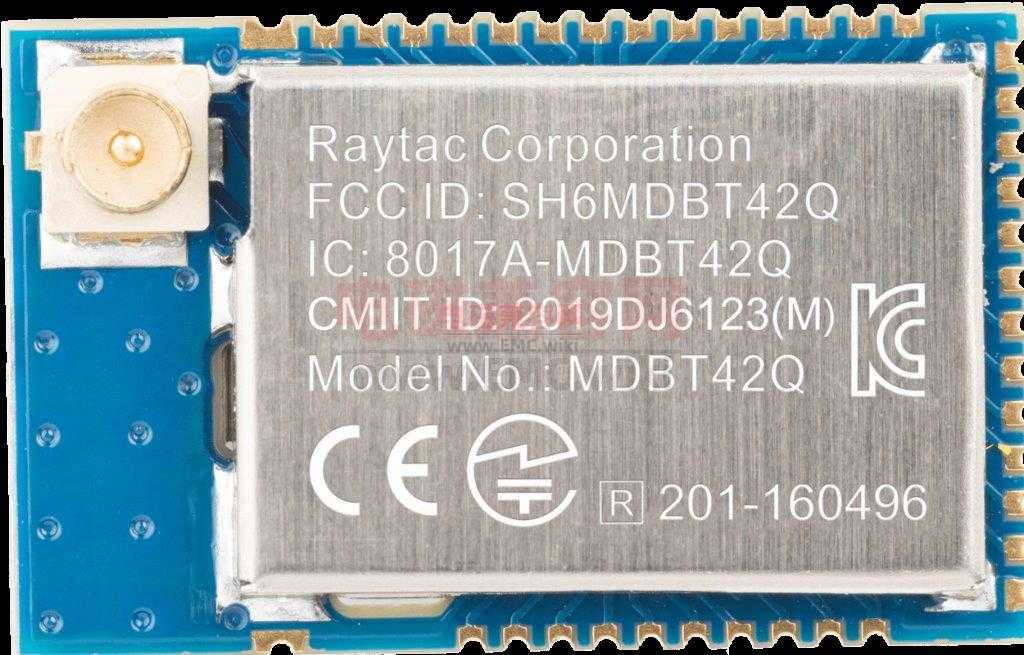

图3 - SRRC无线模块

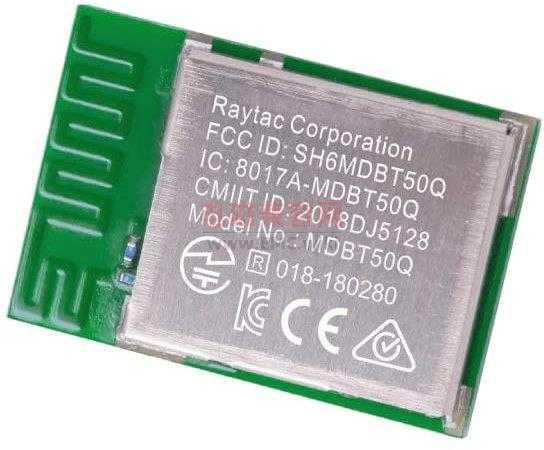

图4 - SRRC完整性无线模块

分析:
图1明显是外挂天线,不符合SRRC的完整性模块的板载一体化天线要求,也没看到屏蔽罩,虽然看pcb有预留金属屏蔽罩的位置,但是,没有添加。所以,肯定是不符合完整性模块的要求。

图2虽然已经是用了一体化天线,板载pcb天线,但是,依然没有满足屏蔽罩的要求,所以,依然不符合完整性模块的要求,如果加上屏蔽罩,理论上是可以。

图3有了屏蔽罩,但是依然不满足一体化天线,需要外挂天线,所以图3的无线模块依然不是完整性srrc模块。

图4这个就是标准的完整性的符合SRRC认证的完整性无线模块,同时,大家是否有细心观察到图3的SRRC无线认证的号码与图4的SRRC无线认证的号码,是不是有一个M的区别?对,这串号码带M就是限制性,不带M就是完整性。

从证书上区分看代码:完整性非独立模块型号核准代码为CMIIT ID:XXXXYYZZZZ;而限制性非独立模块则会在 CMIIT ID的代码后加“(M)”标识。(注意这个在早期即使是限制性也不带M,需要结合工信部网站以及证书确认)



路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2022-3-29 18:00
关于SRRC认证的一问一答

1. 请问无线设备已经做过SRRC认证,整机还需要做吗?
解答:情况一:如果模块已有完整型模块认证, 且使用于整机时天线不变且电路完全没有改动,则整机无需再做SRRC,仅需在说明书备注相关的模块认证证书。
情况二:如果模块已有完整型模块认证, 但是使用于整机时天线或者电路有改动,则整机需要重新做SRRC认证。
情况三:如果模块已有限制型认证,用于整机时则需要对整机进行补充RF辐射杂散测试,需要做SRRC认证,但是费用不用那么贵。但是,这种情况相对企业更难合格。

2. SRRC里面规定的微功率产品是哪些?
解答:具体请查阅 https://www.emc.wiki/thread-4471-1-1.html 根据要求微功率产品,无需SRRC认证。

3. 医疗器械产品含有无线蓝牙、无线wifi功能,需要做SRRC认证吗?
解答:需要。

4. 蓝牙产品,10mw以下要申请吗?
解答:需要,详细请查阅 https://www.emc.wiki/article-177-1.html

5. 请问,关于SRRC证书取得后,需要提供销售合同备案,如果客户暂时没有订单怎么办呢?如果没有提供销售合同会有什么后果?有时限要求吗?
解答:需要半年内提供销售合同。如果没有销售合同需要支付测试费用给检测机构。

6. 请问,无线鼠标键盘要申请吗?一般是蓝牙
解答:需要。

7. 如果是2.4 G跳频+蓝牙功能的产品,需要申请SRRC吗?2.4G部分需要考虑吗?这种有2个功能的产品是合并发1张证书吗?
解答:需要申请SRRC。可以合并发一张证书。

8. 老师无线电话需要做SRRC认证吗?
解答:暂时无线电话定义为微功率产品,无需SRRC。除非使用扩频技术就需要SRRC。

9. Wifi模块无SRRC认证,整机做了SRRC认证,需要做销售备案的吗?
解答:整机需要做销售备案。

10. 老师,SRRC销售合同对数量要求吗?如果没有WIFI只是网线连接的设备需要SRRC吗?
解答:暂时销售合同没有太多要求,到时请及时关注实时政策修改。没有WIFI只是网线连接的设备无需SRRC。

11. 微功率产品不需要做SRRC认证,这份文档有吗?具体有哪些产品属于豁免的?
解答:请阅读《中华人民共和国无线电管理条例》。https://www.emc.wiki/thread-4471-1-1.htmlhttps://www.emc.wiki/thread-4477-1-1.html

12. 模块做了SRRC,整机没做,整机商需要销售备案吗?
解答:如果模块是完整性SRRC模块认证,则只需模块做销售备案。

13. 现在就是发射功率限值超过了技术要求,这种要怎么处理?
解答:需要整改产品,降低功率,使产品满足标准要求。
