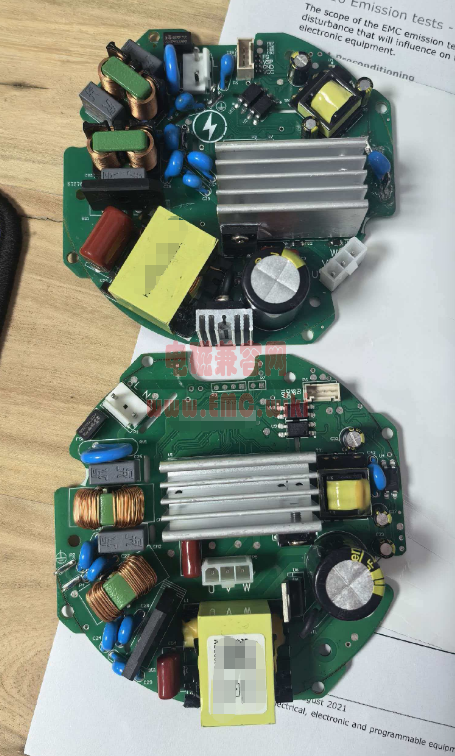

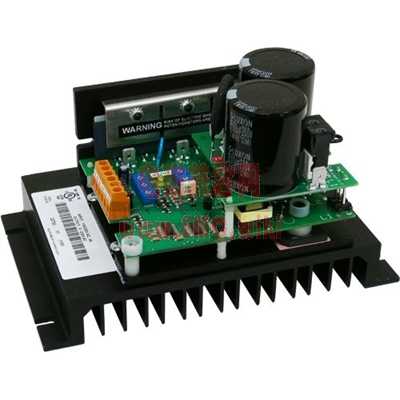

| 基于PFC + IPM架构的电机驱动系统EMC风险点深度解析 在变频调速电机（如风扇、水泵、压缩机）的设计中，PFC（功率因数校正）与IPM（智能功率模块）的组合虽实现了高能效，但也构建了一个复杂的干扰耦合系统。本文将从能量变换、耦合路径到控制鲁棒性，深度拆解该架构的EMC风险。
典型变频驱动系统的能量链路如下： AC 输入 → EMI 滤波 → PFC 升压 → DC 母线 → IPM 逆变 → 电机 → MCU/DSP控制 该架构的本质特点是：双级高频功率变换 + 极高dv/dt切换 + 弱电控制闭环。EMC问题通常是多个干扰源在系统内部非理想路径上的耦合叠加。 二、 PFC 模块：传导干扰的物理机理 PFC模块（通常为Boost拓扑）工作在50kHz至200kHz，主要负责处理工频电网侧的兼容性。 1、差模传导（DM）与磁饱和风险 PFC 电感在高速切换大电流时产生纹波。若电感设计未预留足够的电流裕量，在重载下发生磁饱和，会导致差模噪声骤增，引起 150kHz 至 2MHz 频段严重超标。 2、寄生电容导致的共模（CM）泵感电流 PFC MOSFET的漏极（Drain）电压在几百伏范围内快速翻转。通过MOSFET背部绝缘垫片对散热器（接 PE）形成的寄生电容C_p，会产生瞬态脉冲电流i=C_p*（dv/dt）。 风险点：若散热器未与GND实现高频短路泄放这个噪声，那么该电流将通过大地回流至LISN测试端，造成传导高频段超标。 三、 IPM 逆变部分：辐射与宽频干扰的源头 IPM 模块直接驱动电机（UVW），是系统内能量最强、频谱最宽的干扰发射源。 1、极高dv/dt激发的共模能量 典型 IPM 的电压上升沿极其陡峭（可达5~20kV/μs）。这种高动态电压作用于电机绕组与外壳间的分布电容，激发出的共模电流是30MHz至 300MHz辐射超标的根本原因。 2、电缆的天线效应与谐振 在风扇或水泵应用中，UVW电缆往往较长。由于PWM波包含丰富的高频谐波，电缆在空间上等效为单极天线。当电缆长度接近噪声波长的四分之一时，辐射效率最高。 3、二极管反向恢复噪声 IPM内部续流二极管在关断瞬间存在反向恢复电流尖峰，这会产生极高频的电磁振铃，导致100MHz 以上的辐射峰值。 四、 控制核心（MCU/DSP）的鲁棒性风险 控制电路虽然是干扰的“受害者”，但其失效往往导致系统灾难。 1、地弹（Ground Bounce）与参考偏移 IPM切换瞬间的电流变化率（di/dt）在PCB地线电感上产生压降。如果功率地与信号地未实现物理分区，MCU的参考地电位会产生波动，导致ADC采样跳变或 PWM逻辑反转，诱发“炸管”风险。 2、信号线的近场电荷注入 电位器调速线（0-5V）或Hall传感器线若靠近IPM输出端，会通过电场耦合引入噪声。 风险表现：电机转速不稳、异常震动或在 EFT（电快速瞬变脉冲群）测试时死机。 五、关键技术路径与抑制措施 1. 散热器电位平衡（关键对策） 严禁散热器在电位上“悬浮”。应利用低感铜箔将散热器直接连接至直流母线的负极（GND/DC-）。
（1）、强弱电隔离：PFC功率区与MCU控制区必须保持10mm以上的爬电距离，确保高压噪声不通过空间电场耦合至微处理器。
（2）、最小化功率回路面积： PFC回路：缩短升压电感、功率管与母线电容之间的连线，减小高频电流环路面积。
3. 线缆管理与接口防护
PFC + IPM、架构的EMC设计本质上是高频电流路径管理。PFC决定了传导表现的基础，IPM决定了辐射表现的上限，而控制系统的隔离设计决定了系统的生命线。我们应在原理图阶段就明确共模电流的回家路径，而非在后期依靠堆叠磁环来解决问题。 |
