3ctest（泰思特）信号线CDN 405T8 \ CDN 405AF8

2026-10-8 15:18| 发布者: 曾工| 查看: 27| 评论: 4|原作者: 曾工|来自: 电磁兼容网

摘要: 3ctest（泰思特）CDN 405T8（非屏蔽对称线 · 高速） \CDN 405AF8（非屏蔽非对称线 · 低速）符合 IEC/EN 61000-4-5 / GB/T 17626.5 的雷击浪涌耦合/去耦网络（CDN），但不是同一种东西，不能互换使用 —— 核心区别 ...

3ctest（泰思特）CDN 405T8（非屏蔽对称线 · 高速） \ CDN 405AF8（非屏蔽非对称线 · 低速）符合 IEC/EN 61000-4-5 / GB/T 17626.5 的雷击浪涌耦合/去耦网络（CDN），但不是同一种东西，不能互换使用 —— 核心区别在适用的线型和速率上。

3ctest 非屏蔽对称线 · 高速 CDN 405T8

3ctest 非屏蔽非对称线 · 低速 CDN 405AF8

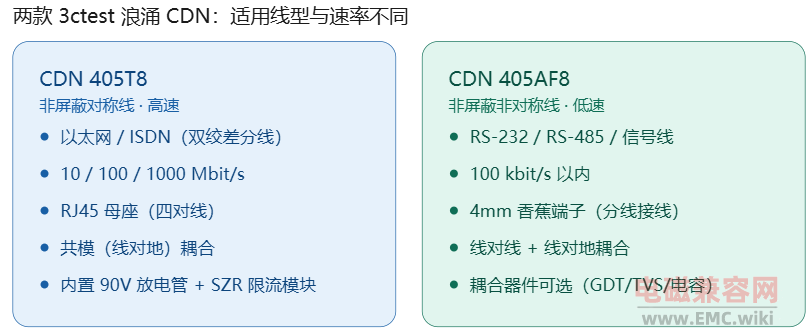

	CDN 405T8	CDN 405AF8
适用线型	*非屏蔽对称线（差分双绞线）*	非屏蔽非对称线（单端信号）
典型被测对象	以太网、ISDN（RJ45 网口）	RS-232 / RS-485 / 控制与告警信号线 / 模拟量
传输速率	10 / 100 / 1000 Mbit/s（可选 PoE）	100 kbit/s 以内
标准依据	IEC/EN 61000-4-5 非屏蔽对称线 CDN（Ed.2 图 14）	IEC/EN 61000-4-5:2017 图 9（Ed.3 亦表述为图 12）
接线接口	RJ45 母座，四对线 1/2、3/6、4/5、7/8	4mm 香蕉插座，L1–L8（浪涌注入）+ E1–E8（EUT 端口）逐线接线
耦合方式	共模（线对地），内置 SCD 90（90V 气体放电管）	线对线 + 线对地，耦合/去耦器件可选
耦合器件	固定 GDT 90V + 可换限流模块（SZR 100/160/200）	可选 CD-GDT90、CD-TVS76、CD-C05（0.5μF 电容）等
输出阻抗	SZR 160（1.2/50、8/20μs）；SZR 200（10/700、5/320μs）	40Ω ±5%
工作电压/电流	AC 50V / DC 70V，最大 1A	取决于所选器件，最大 2A
去耦电感	20 mH	20 mH
最大浪涌	6 kV（10 kV 需定制）	6 kV

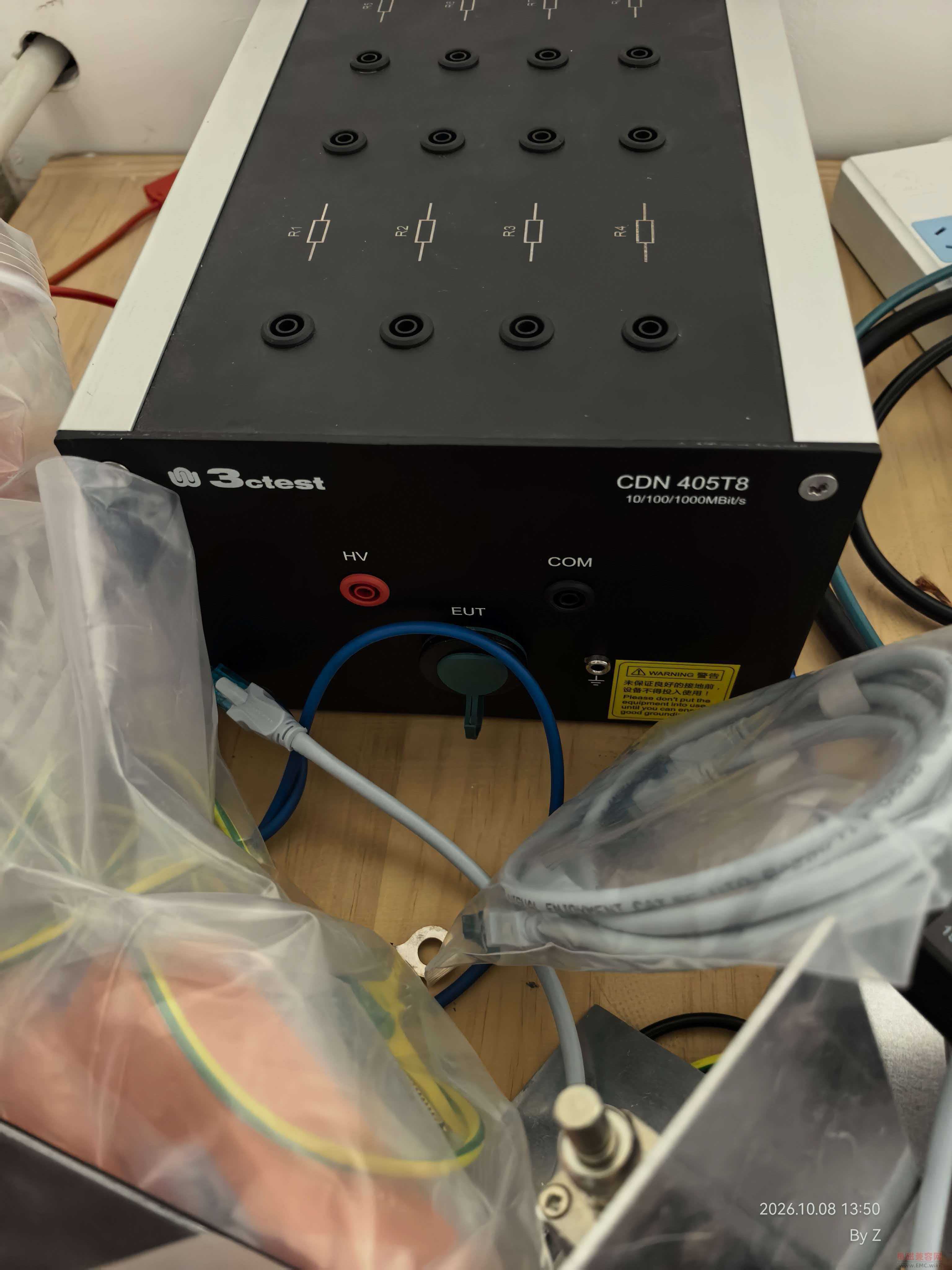

CDN 405T8：顶面那 12 个 RJ45 座 + R1~R4 四个电阻符号，就是四对线的进线/出线通道和可更换限流电阻模块（SZR 系列）插槽；前面板 HV（红色）接浪涌发生器、EUT 接被测设备、COM 公共端。它是为网口浪涌设计的——千兆以太网四对线全部传数据，没法用变压器耦合，所以 T8 用共模（线对地）+ 气体放电管的方案，去耦电感 20mH，既保证打浪涌时辅助设备（AE，比如交换机/上位机）不受影响，又不影响 1000M 链路通信。

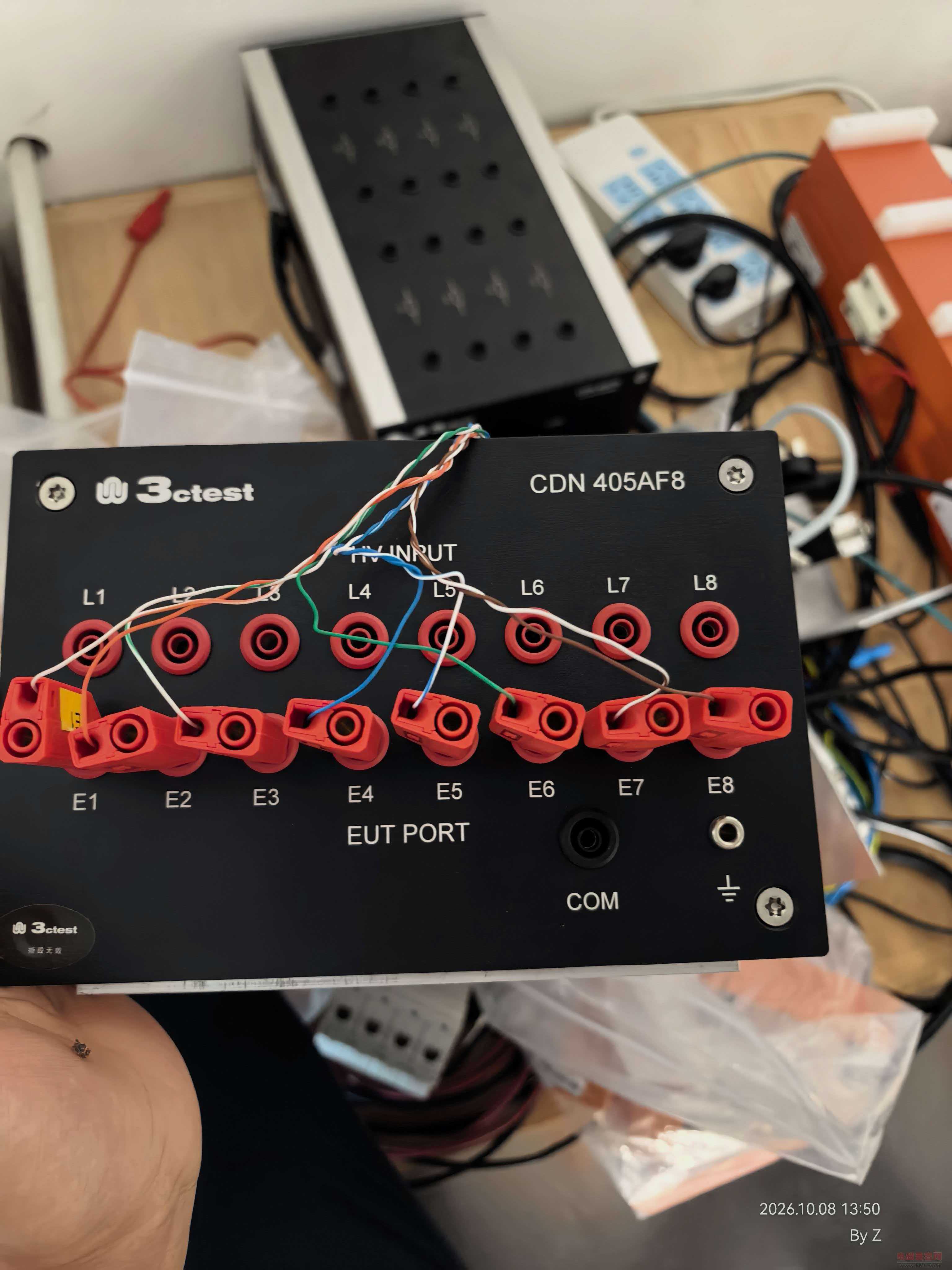

CDN 405AF8：面板上是 L1~L8 和 E1~E8 两组红色安全香蕉座 + COM + 接地端，没有 RJ45，靠分线接线。这种结构决定了它是给低速非对称信号线用的——把被测线的每一根芯线用香蕉线分别接进去，可以按 1/2/3/4/8 线自由组合，还能做线对线（差分）浪涌，这是 T8 做不到的。
