为什么不同实验室测出的EMC数据会有差异？我们如何确保测试准确性？ ...

在emc测试，同一台样机，送测两家实验室，测试结果有差异，或者大相径庭。很多人第一反应是质疑“实验室准不准”，但实际上，EMC测试本质上是一个由测试场地环境、样品工作状态、负载阻抗特性以及测试链路，并涉及电磁耦合与分布参数等变量的比较复杂的一个系统工程，数据差异往往隐藏在微小的变量之中。

为什么不同实验室测出的数据会有差异？

首先，就是每个实验室都有一个不确定度，大家可以翻阅相应EMC实验室出具的EMC测试报告，在报告的前面都有提到一个不确定度。

（注：以下报告截图均为网络搜索获取，不确定度数据仅供参考学习。）

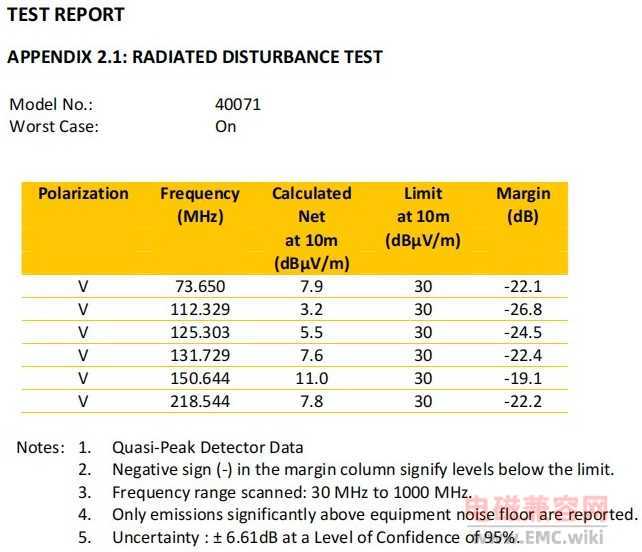

UL的EMC实验室某一份报告的不确定度

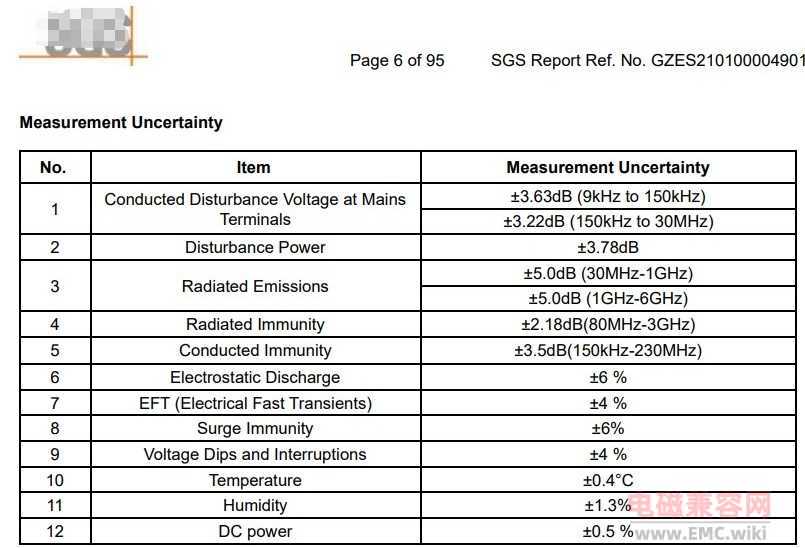

SGS的EMC实验室某一份报告的不确定度

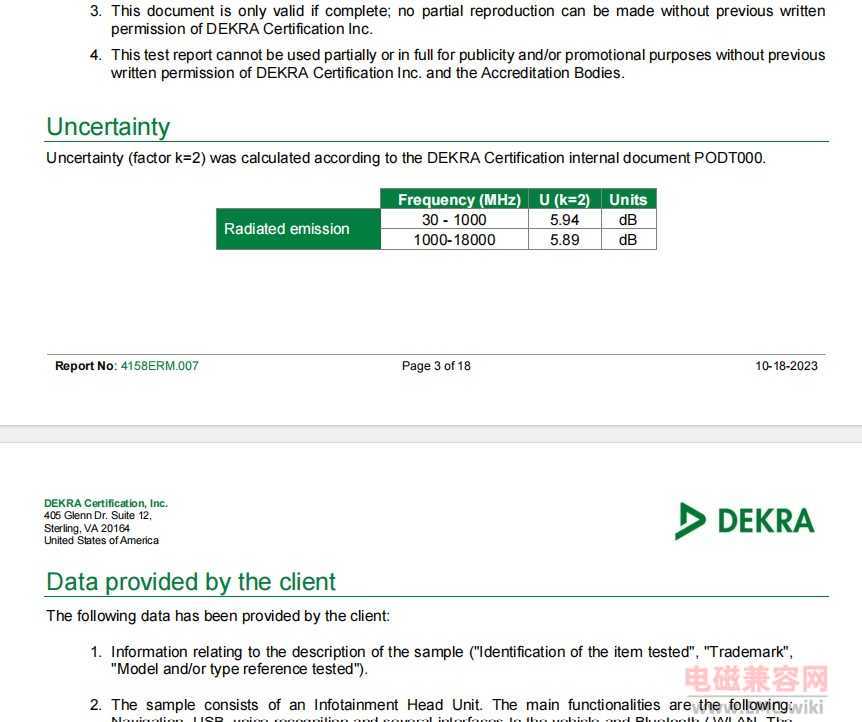

德凯EMC实验室的某一份报告的不确定度

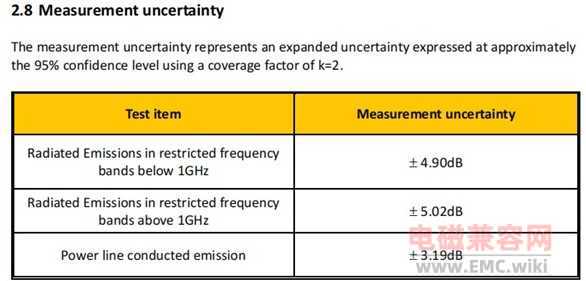

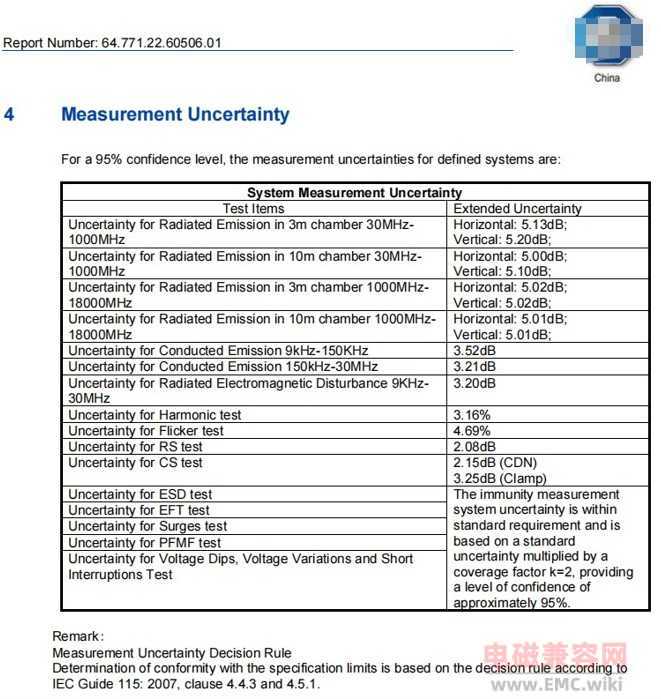

TUV SUD的EMC实验室的某一份报告的不确定度

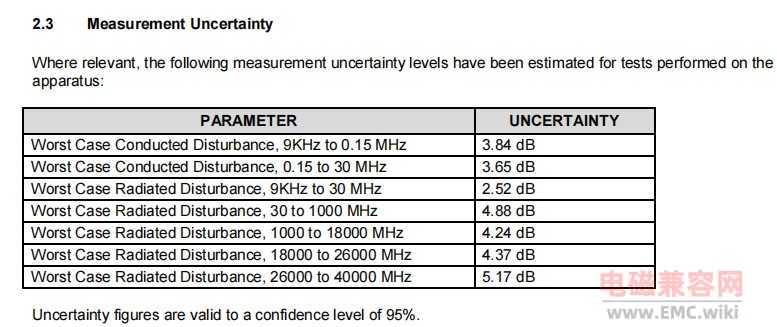

Intertek的EMC实验室的某一份报告的不确定度

除了上述的关于实验室的不确定度之外。EMC数据之所以敏感，是因为它直接反映了电路的di/dt，dv/dt瞬态特性。以下几个维度的小差异，都足以在频谱仪上引发雪崩式的数据变化：

（1）测试条件的不一致性（最常见原因）：

• 样品状态：是否预热？工作模式是否开启（如满载、半载，空载）？
• 布置差异：线束的间距、摆放路径、甚至距离地面的高度。哪怕仅仅偏移5cm，在GHz频段下的电磁耦合差异都足以让结果产生数dB的波动。
• 负载特性：这是常被忽略的盲点。水泥电阻（纯阻性）、滑动变阻器（感性）与LED灯盘（容性）的阻抗特性完全不同。即便连接同一个电源，不同的负载特性会彻底改变回路的阻抗分布和噪声频谱。

（2）热敏性引起的性能漂移：

• 电子产品内部的磁性材料（电感/变压器）和半导体器件对温度高度敏感。随着测试时长增加，温度升高会导致磁芯饱和特性变化、二极管压降波动，从而改变电路的dv/dt和di/dt（电压/电流变化率），测试结果自然随之变化。

（3）物料参数的先天偏差：

• 电阻、电容、电感的物料允差通常在25%。不同批次的样机，由于内部寄生参数、分布电容的差异，会导致脉冲波形的上升沿与下降沿斜率不同。由于EMC辐射本质上是频谱分析，上升时间（Rise Time）的细微变化会直接导致频谱包络的改变。

（4）设备与人的因素：

• 接收机是否为统一国际主流品牌（如德国R&S、Schwarzbeck）其检波器精度、本底噪声、计量、测试距离等是否统一？再加上测试工程师对标准理解的深度，这些都是决定数据可靠性的关键维度。
• 还有工程师在A实验室测试合格了，但是忘记了写整改方案，就拆开机箱“咔咔咔”拍完照，再安装好打包。寄到最终的认证实验室，最后发现不合格，很大概率是拆装的过程中导致内部的线缆摆放、螺丝的紧固程度，以及接地的差异导致。

我们如何确保实验室数据的准确性？

为了提供高置信度的测试结果，我们将“可变因素”转化为“标准化流程”：

（1）建立“实验室一致性”的基准

我们通过送测前的与沟通确认，以及对样品的使用环境、可能的工作模式、电路、产品属性、特性，再结合以往的测试经验，找出worse case的条件，并固化保证一致性的测试条件并清晰记录。确保每一台样机进入测试室时状态一致：

• 预热机制：所有样品测试前必须运行至热稳定状态。
• 负载模拟标准化：明确定义测试负载类型，尽量优先采用产品最终配套的负载或标准阻性负载，消除因负载特性差异带来的测试差异。
• 标准化作业（SOP）：对所有电缆的走向、样品的摆放位置按照标准要求固定，并进行拍照存档。无论谁来操作，必须完全复刻存档中的布线方式。

（2）仪器与场地的溯源

• 全链路溯源：确保接收机、天线、线缆、前置放大器等全链路设备年度校准以及期间核查，且校准因子正确录入测试软件，并正确配置各种factor。
• 环境验证：用专业的site source梳妆波信号源，进行定期期间核查测试，确保暗室环境处于标准状态。

（3）拥有余量margin的考虑

我们不仅致力于提供客观的测试结论，更专注通过对产品结构、电路布局、工作状态及运行模式的全方位评估，量化设计的安全裕量（Margin），从而构建抵御元器件参数偏差的稳健性。针对批次间的数据波动，我们通过深度剖析寄生参数（如 dv/dt、di/dt 效应）对噪声的主导路径，协助客户从电路设计源头优化布局与参数，实现产品抗干扰稳定性的根源性提升。

总结

数据差异不完全绝对的等于实验室偏差，而是EMC测试对环境、负载、状态等，一致性严苛要求的客观体现。作为您的合作伙伴，我们不仅是检测，更是解决问题的技术顾问。通过对环境与样品的极致标准化管控，我们将数据波动控制在科学范围内，确保每一份测试数据都具备高标准的工程参考价值。

为此，我们建议在送测前开展一次预评估，针对您样品的负载特性与关键工作模式进行深入梳理，共同锁定测试基准条件，并预先排除可能引入不确定性的关键变量，从而最大程度提升测试的准确性与可靠性。
