电动轮椅专标测试 80MHz以下辐射抗扰度

2026-3-12 19:19| 发布者: 曾工| 查看: 594| 评论: 4|原作者: share|来自: 电磁兼容网

摘要: 根据GB/T 18029.21-2012（等同于 IEC 61100-21）以及医疗器械并列标准YY 9706.102-2021的要求，整理了电动轮椅EMC测试的核心项目、等级及条件对照表。 GB/T 18029.21-2012专项测试要求汇总表测试类别测试项目严苛 ...

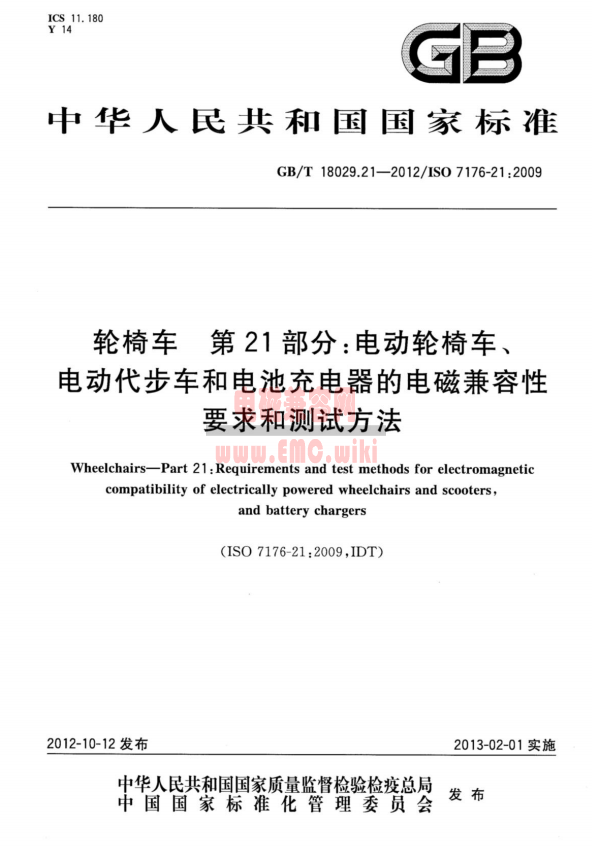

根据GB/T 18029.21-2012（等同于 IEC 61100-21）以及医疗器械并列标准YY 9706.102-2021的要求，整理了电动轮椅emc测试的核心项目、等级及条件对照表。

GB/T 18029.21-2012专项测试要求汇总表

测试类别	测试项目	严苛条件 / 关键参数	严苛性说明 (曾工提醒)
发射 (EMI)	辐射发射 (RE)	30MHz - 1000MHz (B类限值)	需在行驶状态（电机转动）和充电状态下分别达标。电机电刷火花是超标重灾区。
	传导发射 (CE)	0.15MHz - 30MHz (B类限值)	针对带电池充电器的系统，必须抑制开关电源的高频噪声，确保不对电网造成干扰。
抗扰度 (EMS)	辐射抗扰度 (RS)	频率：26MHz - 2500MHz 强度：20 V/m (未调制)	极其严苛！起测频率从 26MHz 开始（早于通用医疗的80MHz）。20V/m 的强度极易导致手柄失控。
	静电放电 (ESD)	接触：±6kV 空气：±8kV	轮椅常在干燥环境下使用，手柄、按键和金属车架必须承受高压静电而不出现死机或误动。
	电快速瞬变 (EFT)	电源线：±2kV 信号/控制线：±1kV	模拟电机启动、停止时产生的高频脉冲。若隔离不好，会导致控制器复位。
	浪涌 (Surge)	1.2/50μs 组合波线-地：±2kV / 线-线：±1kV	重点考察充电模式。模拟雷击或大功率设备切换对充电电路的冲击。
特殊性能	抗扰度性能判据	不允许出现任何“非预期动作”	判定极严：测试过程中，平均轮速变化不得超过设定值的 ±10%。

该标准的“三大严苛点”深度解析：

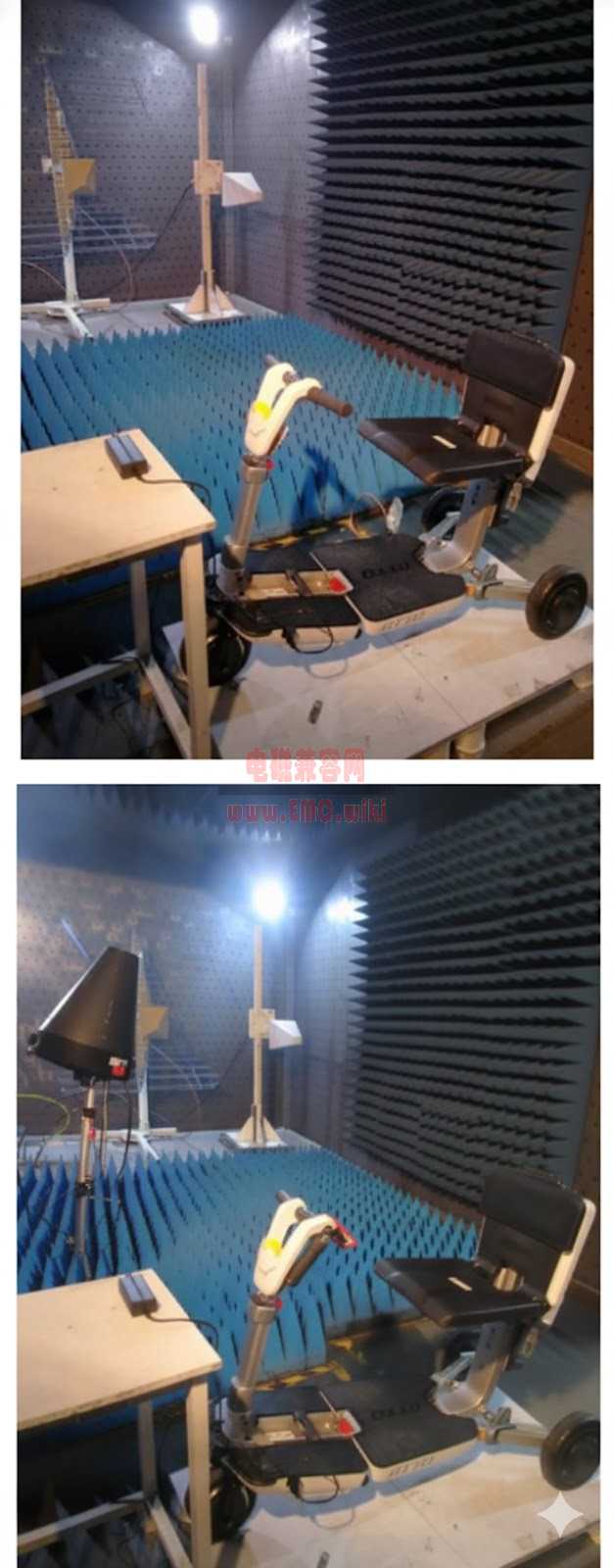

1. 26MHz 起测的辐射抗扰度（最难点）

普通标准： 多数医疗设备从 80MHz 开始测。
轮椅专标： 必须从 26MHz 开始。
技术挑战： 26MHz-80MHz 属于低频段，波长长，传统的贴片电容（0402/0603）滤除效果差。且轮椅线束长达 1-2 米，在 26MHz 附近极易发生谐振，直接将干扰信号送入控制器 CPU，导致产品送检时在低频段“全军覆没”。

2. 20 V/m 的超高场强
