EN 12895 2015+A1 2019 标准下载

2026-3-12 13:40| 发布者: 曾工| 查看: 36| 评论: 3|原作者: share|来自: 电磁兼容网

摘要: EN 12895 是专门针对工业车辆(Industrial Trucks)及其配套的电气/电子系统(如电动叉车、自动导引车 AGV 等)的电磁兼容性(EMC)标准。该标准旨在确保工业车辆在复杂的工业环境中运行时,既不会对其他设备造成干 ...
EN 12895 是专门针对工业车辆(Industrial Trucks)及其配套的电气/电子系统(如电动叉车、自动导引车 AGV 等)的电磁兼容性(EMC)标准。该标准旨在确保工业车辆在复杂的工业环境中运行时,既不会对其他设备造成干扰,也能抵抗外部电磁干扰而保持安全运行。

1. 标准介绍
  • 适用对象:无论动力来源(电池或内燃机),所有在工业环境中使用的车辆及其相关电子控制系统。
  • 核心目的:定义了工业车辆在电磁环境中的性能要求,确保车辆在受到干扰时不会发生“非预期运动”或“危险失控”。
  • 最新动态:该标准定期更新以涵盖更宽的频率范围和更高的抗扰度要求,以适应现代工业对自动驾驶和无线通信的需求。
2. 主要测试项目
该标准要求测试发射(干扰别人)和抗扰度(不被干扰)两大类:
辐射发射 (Radiated Emissions)
  • 测量车辆产生的电磁场强度,确保其不超过限值,以免干扰周边的无线通信或控制设备。
传导发射 (Conducted Emissions)
  • 测量车辆从电源线(电池接口)向外传导的噪声。
静电放电抗扰度 (ESD)
  • 模拟人员在操作车辆或触摸仪表盘时产生的静电对控制电路的影响。
辐射抗扰度 (Radiated Immunity)
  • 模拟周围强电磁场(如 WiFi、对讲机、高压设备)对车辆电子系统的影响。
电快速瞬变脉冲群抗扰度 (EFT/B)
  • 模拟继电器切换、电机启动等产生的脉冲干扰。
浪涌抗扰度 (Surge)
  • 模拟雷击或大负载切换导致的电压瞬态冲击。
3. 测试等级与环境分类
EN 12895 的测试等级通常与其所处的工业环境挂钩,但不同于通用的民用标准,其等级往往更侧重于安全性

安全性能判据 (Performance Criteria)
:这是 EN 12895 的精髓。测试后,车辆必须满足:
  • 等级 A:系统在测试过程中维持正常性能,无任何偏离。
  • 等级 B:测试后性能降级或功能丧失,但干扰撤销后应能自行恢复,且不得引起危险的运动或非预期操作。
  • 频率范围:通常测试覆盖 30 MHz 到 2 GHz(根据最新版本,测试上限可能更高),以覆盖现代数字系统的敏感频率。
4. 工业车辆的特殊关注点
与通用电子设备不同,EN 12895 更加关注:
  • 动力系统的干扰:驱动电机和逆变器(IGBT/MOSFET)在开关过程中会产生巨大的电磁噪声,这是该测试最难通过的环节。
  • 线缆布置:控制信号线若未与动力线物理隔离,极易耦合干扰,导致车辆测试不合格。
测试项目/测试等级
1. 发射测试要求 (Emission)
根据标准第 4.1 节,工业车辆在 10 米测试距离下的辐射发射限值需符合 Figure 1

频率范围 (MHz)辐射限值 (dBμV/m)备注
30 - 7534窄带或宽带发射
75 - 40034 - 45随频率线性增加
400 - 100045恒定限值
注:若车辆在运行期间可连接交流电网,还需额外满足 EN 61000-6-3:2007 表 1 的限值要求。

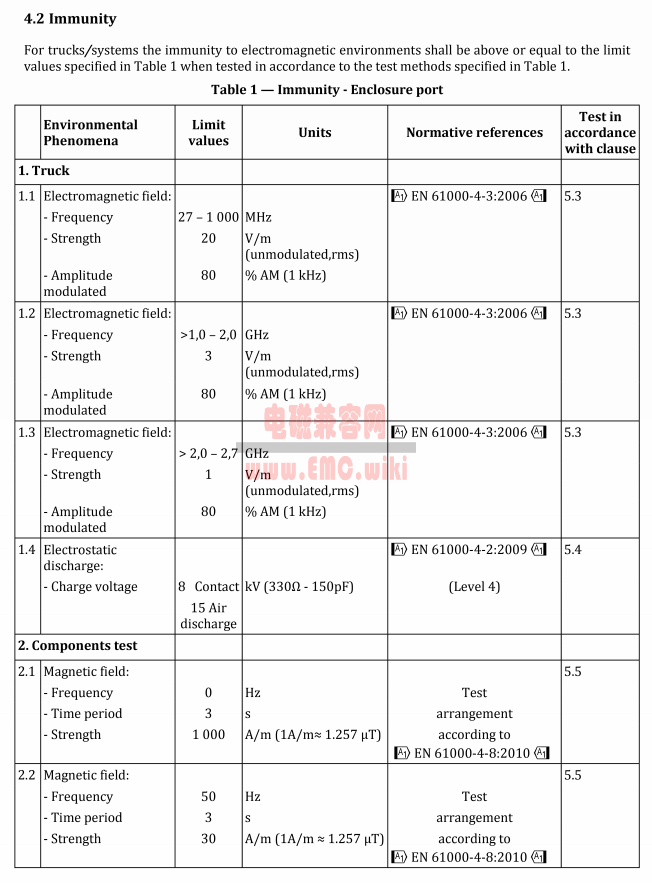

2. 抗扰度测试要求 (Immunity)
根据标准第 4.2 节及 Table 1,工业车辆及其电子系统需满足以下抗扰度测试要求:

测试现象频率范围 / 级别标准依据
电磁场 (27-1000 MHz)20 V/m (未调制, rms)EN 61000-4-3
电磁场 (>1.0-2.0 GHz)3 V/m (未调制, rms)EN 61000-4-3
电磁场 (>2.0-2.7 GHz)1 V/m (未调制, rms)EN 61000-4-3
静电放电 (ESD)8kV 接触 / 15kV 空气 (Level 4)EN 61000-4-2
直流磁场 (0 Hz)1000 A/mEN 61000-4-8
50 Hz工频磁场 (50 Hz)30 A/mEN 61000-4-8

EN 12895 2015+A1 2019标准下载
标准下载链接:https://www.emc.wiki/thread-19405-1-1.html
