医疗负压伤口治疗系统-EFT干扰实例

2020-10-8 11:21| 发布者: 曾工| 查看: 4703| 评论: 126|原作者: 286|来自: 电磁兼容网

摘要: 整改描述 某一医疗设备采用安森美的MC14504B进行电平转换实现5V to 12V驱动推挽MOS桥,然后推动电机进行相关负压吸气实现某医疗负压伤口治疗系统,在进行EFT抗干扰试验时出现负电压MC14504B输出终止电机停止工作, ...
整改描述
某一医疗设备采用安森美的MC14504B进行电平转换实现5V to 12V驱动推挽MOS桥,然后推动电机进行相关负压吸气实现某医疗负压伤口治疗系统,在进行EFT抗干扰试验时出现负电压MC14504B输出终止电机停止工作,正电压非常正常不受到一点点干扰。

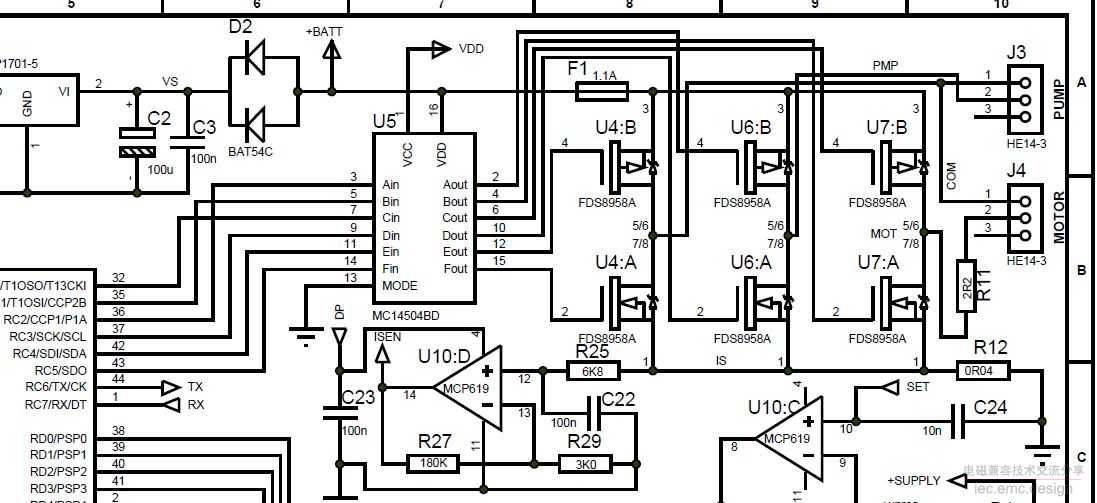

被干扰电路

整改分析
首先从问题现象进行,溯源往后从电路分析,分析电机停止工作原理回路分析,PIC18F4525-I/PT主控=》MC14504BD=》FDS8958A=》电机,这个回路到底是哪个环节出现被脉冲干扰了呢?

1、EFT脉冲测试无论是5kHz、还是100kHz都是呈现正电压合格、EFT负电压不合格,说明什么问题呢???
2、外围电源线加一大串磁环,即使变成牛肉串,都不能解决问题,说明机器负压太敏感了。
3、标准要求的是±2kV、5kHz、100kHz都需要对L、N、PE每条极性都需要进行测试。我们进一步测试验证正电压测试到2.5kV,电机工作依然正常,再次验证负电压即使是1kV电机都会停止工作,同样又回到第一个问题,为何负电压如此敏感???
(1)正电压敏感、负电压不敏感,可以排除前级的共模电感、双向TVS、吸收电容等器件,因为这些无源双向器件是不会认亲,都是会一视同仁的对待外部的干扰,只要按照的位置不变。
(2)负电压敏感,从电路原理上分析,说明是负脉冲的叠加出现脉冲、波形、时钟紊乱。
(3)正电压不敏感,说明正向的外部干扰脉冲,即使进入系统那么也是在整个系统的正常电气参数的容限之类,既CLK电平幅度、RST电平幅度、电压电平幅度等一切必须要的电气工作参数,都是可以覆盖这个外部的干扰脉冲。

整改方案

路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾大侠    2019-7-14 23:17
正电压合格、负电压不合格,或者负电压合格、正电压不合格,这说明什么问题呢?

曾工拥有丰富的关于EMC测试中的正负电压差异、火线零线传导干扰差异、辐射垂直水平极化差异、各种样品摆放差异、前后测试差异等电磁兼容整改测试中的实际问题,具有丰富的临床经验,能为您提供专业有效的解决方案,欲知更多详细,可联系我们。 Tel: 139 2899 3907   https://www.emc.wiki/about/
引用  Vicsesc    2019-9-1 17:54
谢谢楼主分享,我也学习学习
引用  youhao2008    2019-9-7 21:43
谢谢分享~~不错~
引用  丁丁    2019-9-9 14:57
不错,实际案例
引用  yuluo81    2019-9-9 15:24
实力体现
引用  DC_ltf    2019-9-21 17:52
看看看看看看看
引用  zuixianzhidao    2019-11-1 13:06
学习一下整改方法
引用  echostar    2019-12-10 16:56
学习学习,好好看看
引用  xbearc    2020-1-14 08:40
最近也遇到了这个问题,来看看思路
引用  hr1992    2020-2-10 20:30
谢谢楼主分享,我也学习学习
引用  flagsiji    2020-3-17 19:01
最近在整改EFT抗干扰问题,学习学习下
引用  bbeyeins    2020-4-26 14:50
最近整改也发现这个问题,学习学习
引用  tianjie3    2020-4-30 17:45
关于正负电压干扰差异明显的原因一直挺困扰的
引用  kimichen    2020-6-11 15:23
不错,学习了,感谢
引用  baowuji    2020-6-25 22:03
学习学习
引用  scybnx    2020-7-2 13:38
向大神学习向大神学习向大神学习
引用  ljmf5    2020-7-23 11:33
学习学习,提高技术水平
引用  曾大侠    2020-7-27 14:51
tianjie3 发表于 2020-4-30 17:45
关于正负电压干扰差异明显的原因一直挺困扰的

确实是的,无论如何变化,都是可以从敏感信号去排查处理。至于正负级的影响,与信号的特征,工作有效电平不同,触发的方式等不同,而反映出的对不同极性的干扰比较敏感。
引用  曾大侠    2020-7-27 14:53
flagsiji 发表于 2020-3-17 19:01
最近在整改EFT抗干扰问题,学习学习下

EFT抗干扰,不仅仅是从耦合的源端处理,还要从EFT线缆注入时产生的EFT电磁场,对内部PCB的影响,需要综合评估
