美国某著名品牌无线音响系统蓝牙EMC整改方案

2023-5-15 20:59| 发布者: 曾工| 查看: 1624| 评论: 2|原作者: 286|来自: 电磁兼容网

摘要: 摘要:此款无线音响系统做KCC、FCC、CE、CCC……其中需要满足EN 301 489-17 V2.1.1。在Radiation Emission 预测试时发现其蓝牙模块出现160MHz 、224MHz、245MHz,288MHz出现CLK+Data的数据中跑时钟信号波形包络。PK ...

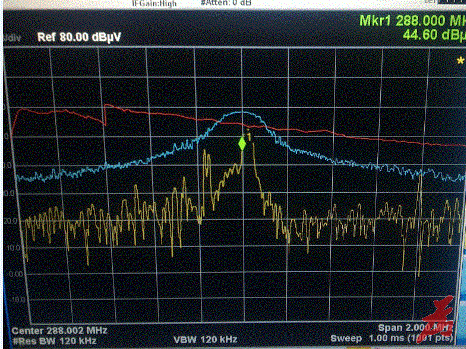

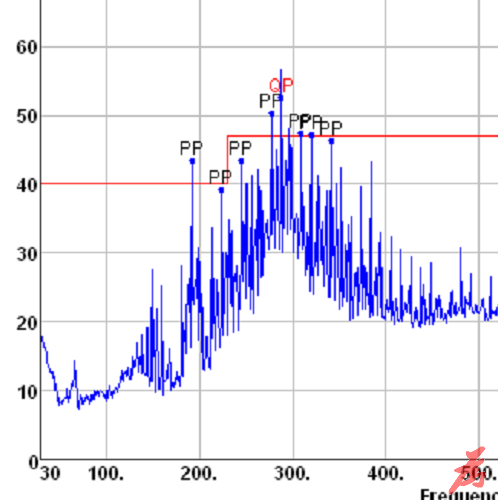

摘要:此款无线音响系统做KCC、FCC、CE、CCC……其中需要满足EN 301 489-17 V2.1.1。在Radiation Emission 预测试时发现其蓝牙模块出现160MHz 、224MHz、245MHz,288MHz出现CLK+Data的数据中跑时钟信号波形包络。PK超标8dB,QP超标5dB,且在150MHz~400MHz出现很多此类型的谐波频率点。


关键词:辐射电磁发射;蓝牙;认证;整改方案

引言:一般来讲像此种小型无线音响系统,除了模拟部分,或者2.4GHz的无线发射接收部分,其它都很少出现不合格的电路了。但是,随着科技的发展,这种判据或者土理论已经不复存在了。现在就以此种无线系统案列,分析一套辐射超标的整改方案。

1,首先分析测试数据、并比较用AUX辐射测试数据、BT mode 辐射测试数据、Host only辐射测试数据、甚至更换不同手机、或者不同位置,先去定性判定噪声源头,或者说是此音响系统的那一部分出来的电磁发射?
(1)经过仔细测试数据比较发现此音响在AUX Ipod模式下面输入1KHz信号,测试结果非常好,几乎看不到出现Fail的频率点。
(2)Host only模式在BT模式也是不合格的
(3)换用不同手机、信号源、或者改变Setup方式,都未出现明显的数据变化差异
(4)连接BT不放歌曲,测试不合格
  经过比较分析得出,在此无线音响系统中只要是在BT启用的模式或者状态下面,测试都是不合格的。以此说明与前置信号处理,后续功率放大,或者结构部分基本上是没有大的问题的。

2,经过前期EMC整改发射初步定位为在BT部分之后,我们继续拆机,用近场探头对BT电路部分的探测比较,得出结论与初步理论分析完全一致。藉以可以精准的确认问题点出现在BT部分。

3,整改方案
(1)近BT控制后极功率放大部分 To stanby信号添加一颗对地0.01uf电容
(2)近BT控制后极功率放大部分 To mute信号添加一颗对地0.01uf电容
(3)近BT控制LED蓝牙连接成功颜色显示LED信号添加一颗对地0.01uf电容

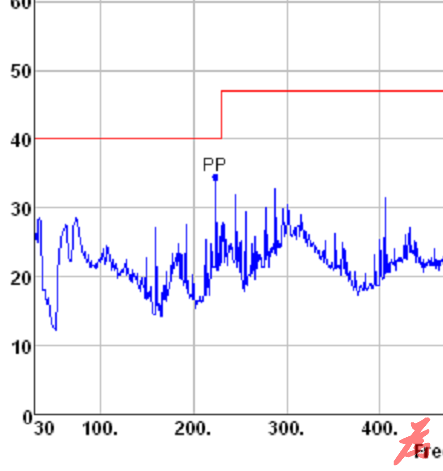

加上上述整改方案后,重新测试谐波不再,最高点频率245MHz PK有5.5dB余量。

4,结论
无论产品是模拟还是数字电路,或者其它以往经验都是合格没有问题的产品,只要符合相关标准范围之内的产品范围列表之内的,我们都需要经过实验室严格测试,记录详细测试数据,这样才能保证客观的以及科学认证质量。
