样品是MEMS Microphone，终端产品是助听器，申请According to lEC 60118-13 Ed. 4.0 *input-Referred EMl Noise 测试

样品：MEMS 麦克风

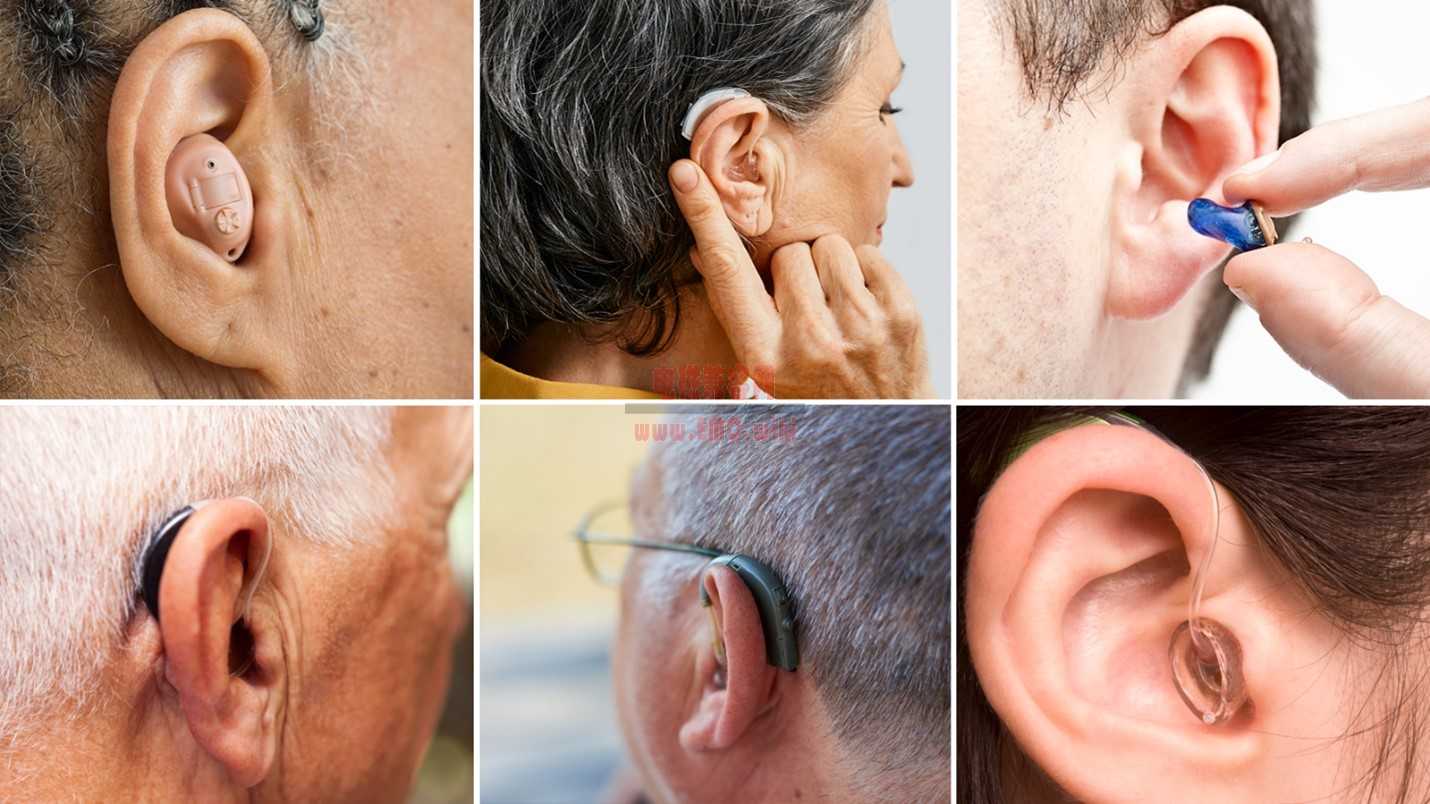

终端产品：助听器
依据标准：IEC 60118-13 Ed.4.0
关注项目：Input-Referred EMI Noise（输入换算EMI噪声）

针对MEMS麦克风在助听器应用中，依据 IEC 60118-13 Ed.4.0 的 Input-Referred EMI Noise 测试的完整介绍与说明：

🎯 一、测试目的（Purpose）

该测试旨在评估助听器中使用的MEMS麦克风在射频（RF）电磁场影响下，其所引入的等效输入噪声，从而判断产品对常见无线设备（如手机、蓝牙、WiFi）的抗干扰能力。

📘 二、标准依据：IEC 60118-13 Ed.4.0（2020）

这是专门针对助听器抗RF干扰性能的国际标准，“Input-referred electromagnetic interference noise” 是其核心测试项目之一。

🔍 三、测试对象说明

项目	内容
测试单元	包含MEMS麦克风的助听器（完整装配）
关键部件	MEMS麦克风（需连接到实际音频处理链路上）
测试方式	整机系统级测试，不单独测试裸麦克风（因需考虑EMC屏蔽、布线、地线等实际结构）

📌 即：虽然关注MEMS麦克风，但 测试的是整机助听器 的“输入换算噪声”，换算后再间接反映MEMS麦克风的抗干扰性能。

🧪 四、测试环境与配置
📍1. 环境配置：

屏蔽室 / GTEM Cell 或 3米法暗室
安装标准头模（或2cc腔）+ 助听器安装支架
射频发射系统（信号源 + 功率放大器 + 天线）
音频记录与分析系统（如 Brüel & Kjær 或 G.R.A.S.）

📍2. 干扰频率范围：

频段	示例频率
GSM	850 MHz, 900 MHz, 1800 MHz
UMTS	1.9 GHz, 2.1 GHz
LTE/WiFi	2.4 GHz, 2.6 GHz

通常选择 3~5 个典型频点，模拟真实使用场景。

🛠️ 五、测试步骤
✅ 步骤1：基线测量（参考输出）

在无射频干扰条件下，测量助听器输出的音频电压。
保证输入环境安静（声源关闭或等效噪声源<30 dB SPL）。

✅ 步骤2：施加RF场干扰

使用天线对助听器施加特定频率与调制的RF场
标准要求：调幅或GSM模拟调制（217 Hz调制，50%占空比）
场强：通常为 3 V/m 或 6 V/m

✅ 步骤3：记录干扰下输出变化

测量助听器在射频场存在下的音频输出信号
分析输出中的新噪声成分（与基线对比）

✅ 步骤4：换算输入噪声

将检测到的音频输出干扰，换算为等效 输入端声压级
得到“input-referred EMI noise”，以 dB SPL 表示

📊 六、判定标准（参考）

项目	典型要求（示例）
Input-Referred EMI Noise	≤ 55 dB SPL（建议）
最大限值（某些标准）	≤ 65 dB SPL
典型合格产品	35 ~ 50 dB SPL

⚠️ 七、MEMS麦克风相关注意事项

MEMS麦克风对RF干扰非常敏感，主要路径包括：
