广州某红外理疗仪EMC整改案例！

2023-4-9 22:50| 发布者: 曾工| 查看: 1457| 评论: 112|原作者: zqt0520|来自: 电磁兼容网

摘要: 概述：广州某家理疗仪想在广东医疗器械所申请做YY9706.102-2021认证，在我司做预测试，发现有四项不合格，分别是：RE（辐射），CE（传导），ESD(静电)，EFT(脉冲群)不过。 EUT简述：电源适配器，功能主板，按键手柄 ...

概述：广州某家理疗仪想在广东医疗器械所申请做YY9706.102-2021认证，在我司做预测试，发现有四项不合格，分别是：RE（辐射），CE（传导），ESD(静电)，EFT(脉冲群)不过。

EUT简述：电源适配器，功能主板，按键手柄，RFID模块组成。

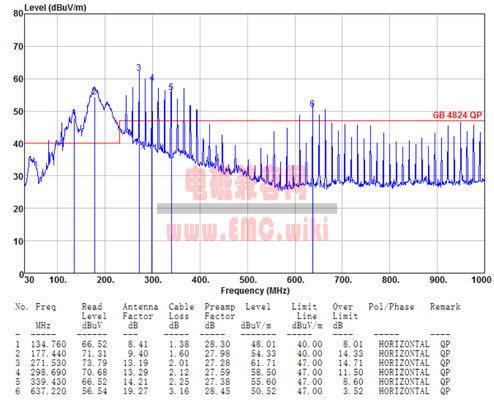

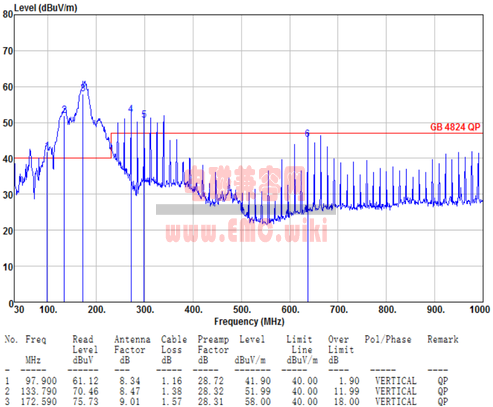

1.辐射初始不合格数据：

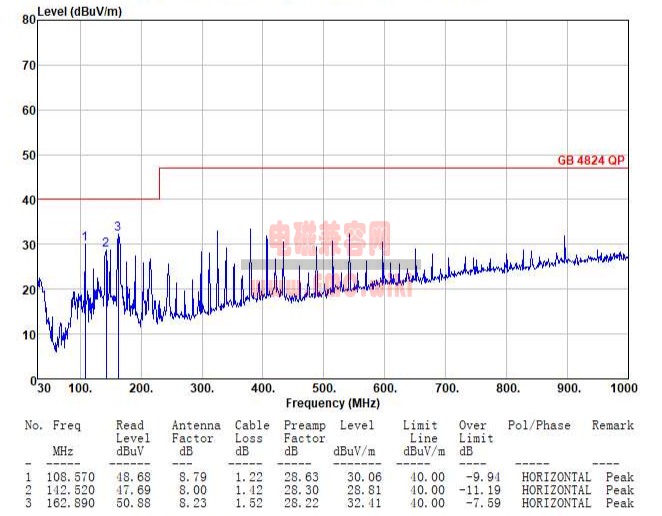

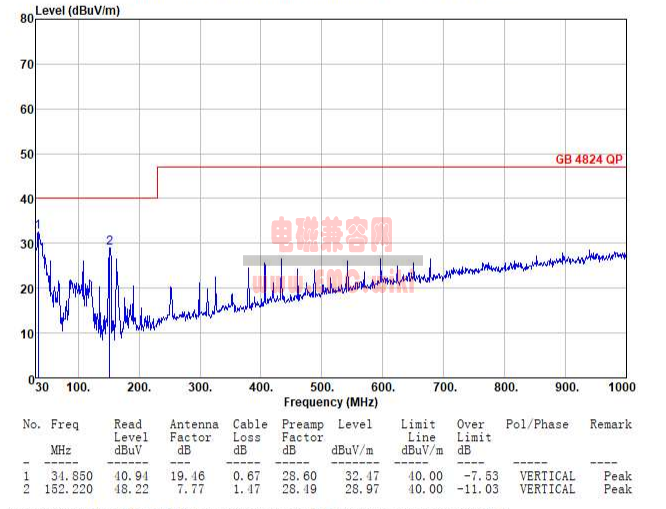

整改后合格数据：

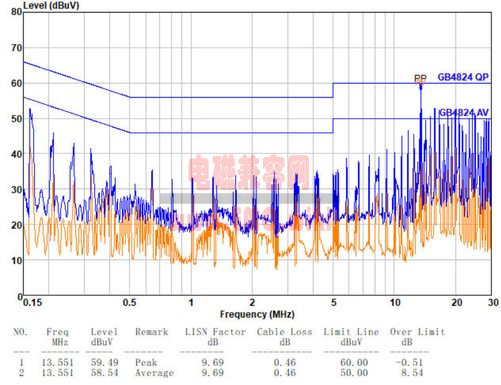

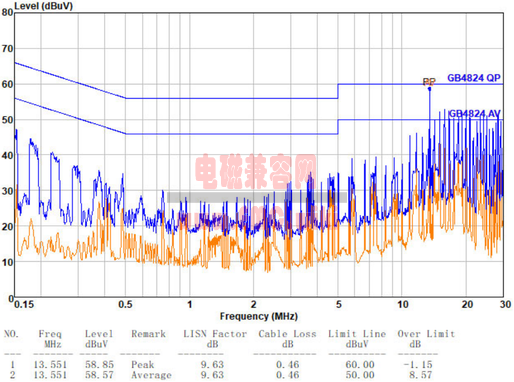

2.传导不合格数据：

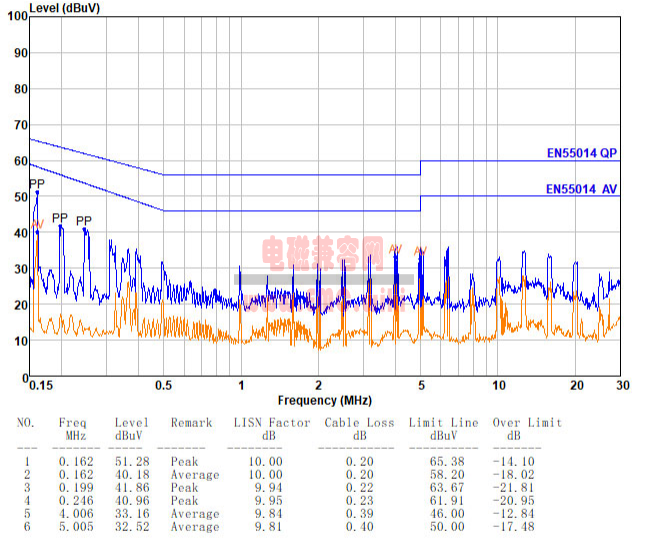

整改后合格数据：

3.静电不合格现象是：
接触6kv对充电端口放电，内部DC-DC芯片烧掉，导致样机不能正常工作。

4.脉冲群不合格现象是：
施加干扰后样机会死机自动复位，以及会出现温控异常的问题。

辐射整改分析：
·数据图中有大致有两种波形，分别是包络以及窄带尖峰，即电源模块以及时钟问题，接下来我们需要将两个波形分开判断，分开解决。

·首先可以看一下是电源适配器的问题还是pcb内部的电源模块的问题，这个可以通过给样机直流供电判断，得出的结论是数据波形几乎相同，故可判断是pcb板上的
电源问题，一看便知板上只有DC-DC是最大的干扰源，故优先对它做处理。

·通过板上，以及pcb原理图的分析，初步判断窄带尖峰是由RFID产生的，可以用频谱分析仪做进一步的排查，经排查发现，干扰确实是从RFID发射出来的，很明显这一模块本身就是对外发射的。

·于是我们就逐个问题进行解决。

整改详细如下：

您好，如果您要查看本帖隐藏内容请回复

https://www.emc.wiki/thread-5827-1-1.html

传导整改分析：
·从数据上分析，超标的频点是13.56MHz，是RFID的主频，且是由13.56MHz的晶振提供输出的，应优先处理这一模块。

整改详细如下：

您好，如果您要查看本帖隐藏内容请回复

https://www.emc.wiki/thread-5827-1-1.html

静电整改分析：
·打充电端口（type-c类型的）导致电源芯片烧坏，初步判断是端口没做好泄放路径，应优先朝这个方向去解决。

·如还未解决，就需要通过加一些防静电器件了。

整改详细如下

您好，如果您要查看本帖隐藏内容请回复

https://www.emc.wiki/thread-5827-1-1.html

脉冲群整改分析：
·一般先优先对电源做滤波，可以在电源适配器上的输入和输出加磁环并绕圈，看看有没有效果，如有效果可以让电源厂家配合整改。如还没解决就要改板子的输入端了，可以增加一些滤波器件，因脉冲群即共模干扰，故优先加共模滤波器件。还是不通过的话可能就需要大改了。

·改板，一般先根据不合格现象去做判断，看看是哪部分功能有问题，哪一模块收到了干扰，就优先处理哪一模块。

整改详细如下：

您好，如果您要查看本帖隐藏内容请回复

https://www.emc.wiki/thread-5827-1-1.html
