高电位治疗仪 高周波 传导整改案例

2023-8-25 11:19| 发布者: 曾工| 查看: 1550| 评论: 39|原作者: 曾工|来自: 电磁兼容网

摘要: 高电位治疗仪,因为其内部有1000V~30000V的高电压产生电场进行物理治疗,目前已经纳入。其内部往往还伴随着有一个高周波1 kHz ~ 100 kHz以内的频率,通常为75kHz左右的一个主频,形成一个治疗的电场进行治疗。 国内 ...

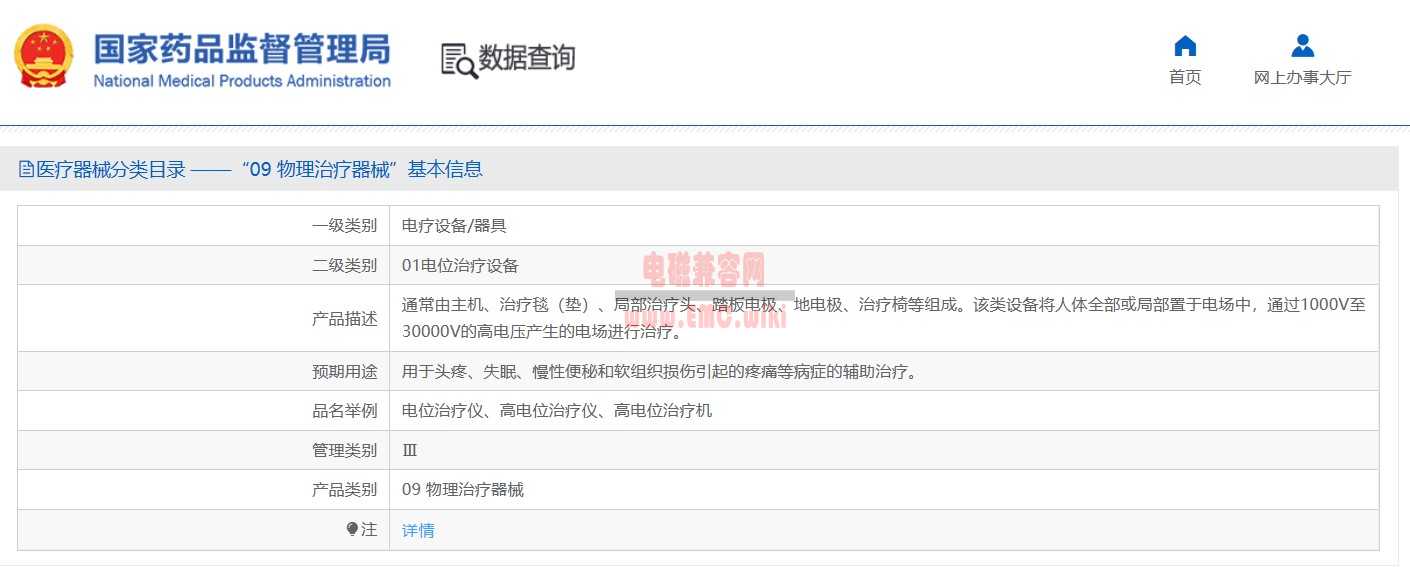

高电位治疗仪,因为其内部有1000V~30000V的高电压产生电场进行物理治疗,目前已经纳入。其内部往往还伴随着有一个高周波1 kHz ~ 100 kHz以内的频率,通常为75kHz左右的一个主频,形成一个治疗的电场进行治疗。

国内医疗器械EMC通标 YY9706.102-2021里面的传导测试,对150kHz~30MHz这一个频段有QP值、AV值的限值要求,这个频段的所有频率点,都必须满足标准AV值、QP值的限值要求。

因为,高周波约75kHz频率的发生器,以及它的谐波,这个干扰非常大,若没有经过EMC设计,往往会伴随着传导不合格。这个是困扰很多医疗器械在注册检验过程中的一个难点。下面就高电位的高周波发生器的传导整改,进行一个简要分享:

1、高电位治疗仪 高周波 传导不合格数据,全是高周波的频率的谐波。


2、高电位治疗仪 高周波 传导整改

如果您要查看本帖隐藏EMC整改方案内容请查阅 https://www.emc.wiki/thread-6197-1-1.html

3、高电位治疗仪 高周波 添加整改方案后的测试数据。

传导整改合格数据

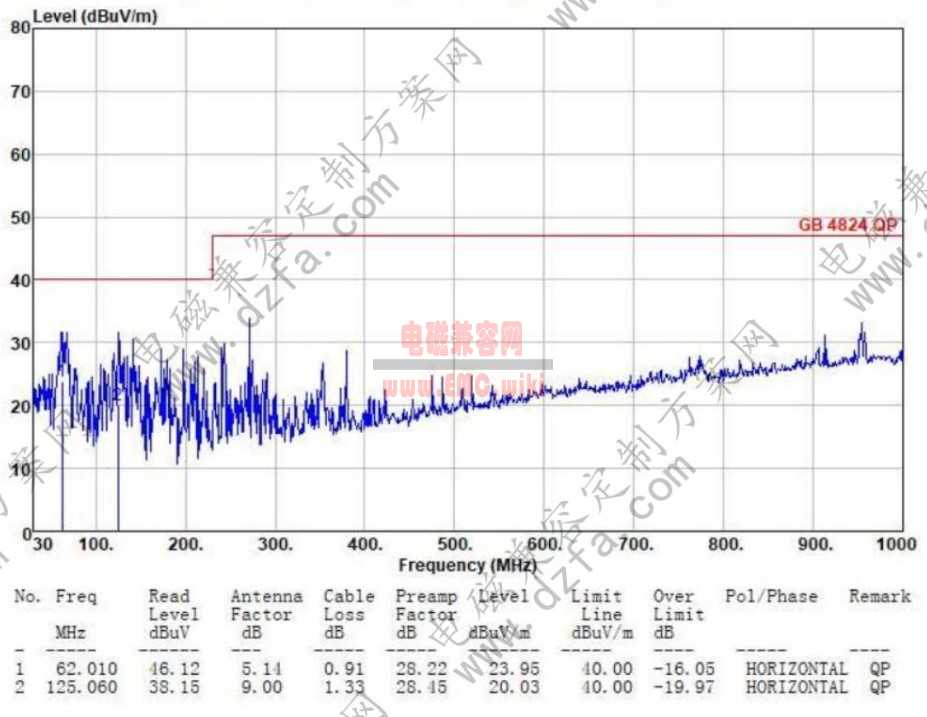

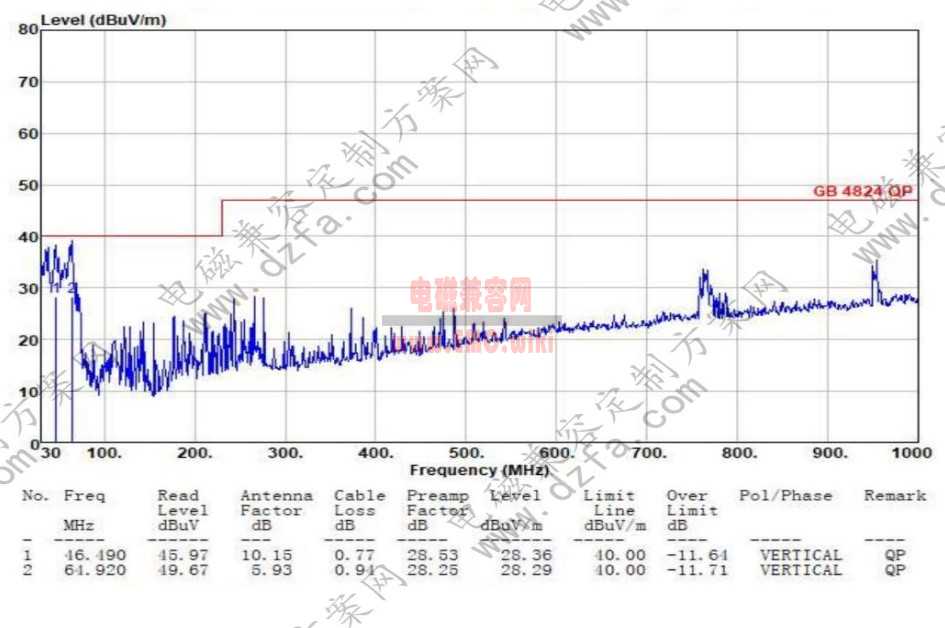

辐射整改合格数据
V


H


路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  caicaigou1588    2023-8-25 14:47
11111111111111
引用  EMC小白吃    2023-8-25 15:14
学习学习!
引用  pcb设计    2023-8-26 09:18
以下是一个高电位传导发射超标问题的整改案例:

问题描述:某医疗设备企业在测试其产品时发现,其高电位传导发射超出了相关标准规定的限值。这种情况可能会影响设备的正常运行,甚至对使用者造成潜在的健康风险。

原因分析:经过分析和测试,发现高电位传导发射超标的主要原因是电源输入端存在共模干扰。这是由于电源电路设计不合理,电源线与信号线之间的隔离度不够,导致电源噪声干扰被传导到设备中。

整改措施:针对这个问题,我们采取了以下措施:

1.在电源输入端增加滤波器,以减小共模干扰的影响。

2.优化电源电路设计,提高电源线与信号线之间的隔离度。

3.在电源线两端加装X电容和Y电容,以进一步减小共模干扰的影响。

4.对设备外壳进行屏蔽处理,以减小外界电磁干扰的影响。

5.加强设备的接地处理,以提高设备的抗干扰能力。

效果评估:经过整改后,高电位传导发射超标问题得到了有效解决。测试结果表明,设备的传导发射水平符合相关标准规定的限值。设备的稳定性和可靠性也得到了提高,降低了潜在的健康风险。

引用  pcb设计    2023-8-26 09:24
如果EMC传导测试未通过,以下是一些可能的整改措施:

  • 传导测试干扰整改:对于共模干扰和差模干扰,可以采取不同的整改措施。对于共模干扰,可以增加线地之间的滤波电路,可以调整共模电感的感量与Y电容来降低干扰水平。对于差模干扰,调整工字电感的感量和LN地之间的X电容容量来降低干扰水平。
  • 辐射测试整改:针对不同频率范围内的辐射测试未通过,可以采取不同的整改措施。对于30MHz附近的辐射测试不过,可能需要增加电源滤波电容,提高电源的共模抑制能力。对于带网口的产品,可能需要更换更好的屏蔽网线或在线材上加磁环。对于带HDMI或DP的产品,可能需要更换更好的屏蔽线材或在线材上加磁环。对于手机产品的数据传输测试不过,可能需要更换更好的屏蔽数据线或在线材上加磁环,或者降低产品的传输速率。手机产品的摄像头测试不过,可能需要给摄像头加屏蔽,或针对性的对源头、等效发射天线做一些处理。
  • EMC设计优化:从EMC方面关注PCB的设计,主要关注以下几点:选用多层板,内层分别作电源层、地线层,用以降低供电线路阻抗,抑制公共阻抗噪声,对信号线形成均匀的接地面,加大信号线和接地面的分布电容,抑制其向空间辐射的能力。电源线、地线、印刷板走线对高频信号应保持低阻抗。在频率很高的情况下,电源线、地线或印制板走线都会成为接收与发射骚扰的小天线。降低这种骚扰的方法除了加滤波电容外,更值得重视的是减小电源线、地线及其他印制板走线本身的高频阻抗。因此,各种抑制板走线要短而粗,线条要均匀。电源线、地线及印制导线在印制板上的排列要恰当,尽量做到短而直,以减小信号线与回线之间所形成的环路面积。
  • 改善底线系统:理想的地线是一个零阻抗、零电位的物理实体,它不仅是信号的参考点,而且电流流过是不会产生电压降。在具体的电气电子设备中,这种理想地线是不存在的。对此,可以采取以下整改措施:减小低阻抗和电源馈线阻抗;正确选择接地方式和阻隔地环线;按接地方式分有悬浮地、单点接地、多点接地、混合接地等四种方式,根据具体情况选择合适的接地方式。
  • 屏蔽:屏蔽的目的是减小或者消除电磁能量从设备或系统中的组件向外扩散或从外部辐射到设备或系统中去的效能。屏蔽的方法有:将骚扰源用屏蔽材料包围;在骚扰源与敏感器之间加屏蔽物;将骚扰源或敏感器直接制作在屏蔽体内;将骚扰源与敏感器直接制作在屏蔽材料上等。

以上是一些常见的整改措施,但具体的整改方案需要根据产品的具体情况和EMC测试结果来确定。如果您在EMC测试中遇到问题,建议寻求专业的EMC测试和整改服务。
引用  pcb设计    2023-8-26 09:27
EMC传导不过的整改思路和解决思想可以从以下几个方面考虑:

  • 分析传导测试不合格的原因:首先需要仔细分析传导测试的结果,确定不合格的原因。常见的传导测试不合格的原因包括电源线传导、信号线传导、接地不良等。
  • 针对不同的原因制定相应的整改措施:针对不同的传导测试不合格的原因,制定相应的整改措施。例如,对于电源线传导问题,可以增加电源滤波器;对于信号线传导问题,可以增加信号滤波器或者改变信号线的布线方式;对于接地不良问题,可以改善接地系统或者增加接地电容等。
  • 考虑整体的EMC设计:在制定传导测试的整改措施时,需要从整体的EMC设计出发,考虑其他方面的EMC问题。例如,在整改电源线传导问题时,需要考虑电源线的布线方式、电源滤波器的选择等问题;在整改信号线传导问题时,需要考虑信号线的屏蔽、滤波等问题。
  • 多次测试和验证:在制定传导测试的整改措施后,需要进行多次的测试和验证,确保整改措施的有效性和可靠性。同时,也需要考虑产品的实际应用场景和环境条件,进行相应的调整和优化。

总之,解决EMC传导不合格的问题需要从分析原因、制定相应的整改措施、考虑整体EMC设计、多次测试和验证等方面考虑。同时,需要遵循相关的EMC标准和规范,确保整改措施的有效性和可靠性。

引用  曾工    2023-8-26 09:32
EMC传导不合格,不符合标准限值要求,在进行EMC传导整改的时候,要注意哪些问题?注意哪些细节?

在进行EMC传导整改时,需要注意以下问题和细节:

  • 分析传导不合格的原因:首先需要仔细分析传导测试的结果,确定不合格的原因。常见的传导测试不合格的原因包括电源线传导、信号线传导、接地不良等。
  • 选择合适的整改措施:针对不同的传导测试不合格的原因,选择合适的整改措施。例如,对于电源线传导问题,可以增加电源滤波器;对于信号线传导问题,可以增加信号滤波器或者改变信号线的布线方式;对于接地不良问题,可以改善接地系统或者增加接地电容等。
  • 注意传导限值要求:在进行EMC传导整改时,需要注意标准的限值要求。不同的标准对传导发射的限值要求不同,需要根据实际情况进行相应的调整和优化。
  • 多次测试和验证:在制定传导整改措施后,需要进行多次的测试和验证,确保整改措施的有效性和可靠性。同时,也需要考虑产品的实际应用场景和环境条件,进行相应的调整和优化。
  • 注意成本和可行性:在选择传导整改措施时,需要考虑成本和可行性。有些整改措施可能会增加产品成本或者难以实施,需要根据实际情况进行权衡和选择。
  • 遵循相关标准和规范:在进行EMC传导整改时,需要遵循相关的标准和规范。例如,需要遵循CISPR、EN等国际标准的要求,根据实际情况进行相应的调整和优化。

总之,在进行EMC传导整改时,需要注意传导不合格的原因、选择合适的整改措施、注意传导限值要求、进行多次测试和验证、注意成本和可行性、遵循相关的标准和规范等问题和细节。

在进行EMC传导整改时,除了上述提到的问题和细节,还需要注意以下问题:

  • 分布电容问题:分布电容是指两个导体之间由于静电相互作用而产生的在它们之间传递电荷的电容。分布电容问题可能会影响EMC传导测试的结果。因此,在制定传导测试的整改措施时,需要考虑分布电容的影响,例如增加电缆之间的距离、减少电缆之间的交叉等。
  • 样机差异问题:在进行EMC传导测试时,可能会存在样机差异问题。例如,不同的样机可能采用了不同的电路设计、不同的材料等,这些差异可能会影响EMC传导测试的结果。因此,在进行EMC传导整改时,需要考虑样机差异问题,确保整改措施的普适性和可靠性。
  • 不确定度问题:EMC传导测试结果存在不确定度,包括测试设备的不确定度和测试环境的不确定度。这些不确定度可能会影响EMC传导测试的准确性和可靠性。因此,在进行EMC传导整改时,需要考虑不确定度问题,尽可能减小测试误差对测试结果的影响。
  • 人为差异问题:在进行EMC传导测试时,可能会存在人为差异问题。例如,不同的测试人员采用了不同的测试方法、不同的测试设备等,这些差异可能会影响EMC传导测试的结果。因此,在进行EMC传导整改时,需要考虑人为差异问题,确保测试结果的准确性和可靠性。

总之,在进行EMC传导整改时,需要注意分布电容、样机差异、不确定度、人为差异等问题和细节。同时,需要根据实际情况进行相应的调整和优化,确保整改措施的有效性和可靠性。
