典型接口电路经典EMC方案分享

2023-2-17 11:49| 发布者: 曾工| 查看: 1467| 评论: 5|原作者: 曾工|来自: 电磁兼容网

摘要: 大家做产品EMC整改、EMC设计的时候，给大家一些典型接口EMC方案分享，给大家一些参考，然后结合自己产品的实际情况，再酌情添加或者修改。 1、AC24V接口EMC设计标准电路 2、AC110V-220VEMC设计标准电路 3、AC3 ...
大家做产品EMC整改、EMC设计的时候，给大家一些典型接口EMC方案分享，给大家一些参考，然后结合自己产品的实际情况，再酌情添加或者修改。

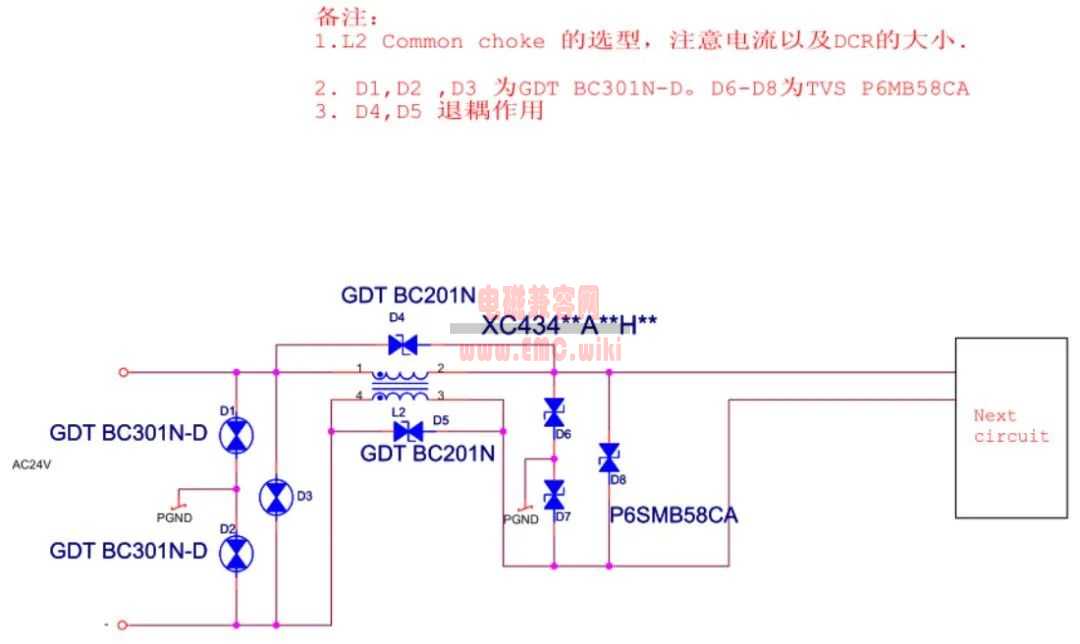

1、AC24V接口EMC设计标准电路

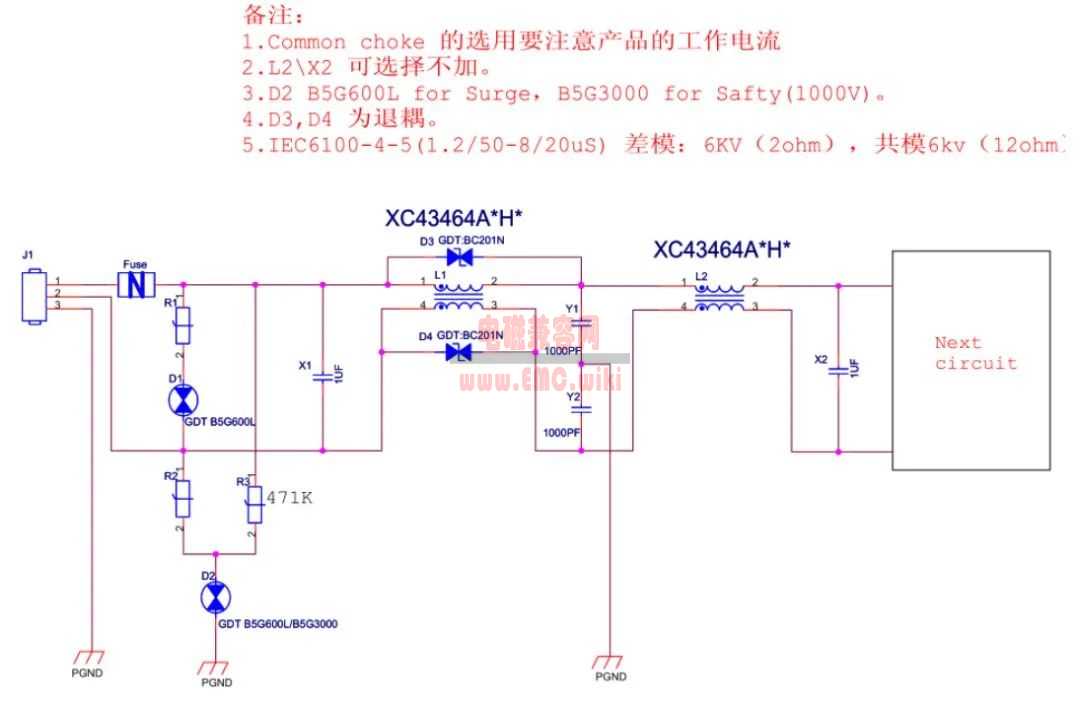

2、AC110V-220VEMC设计标准电路

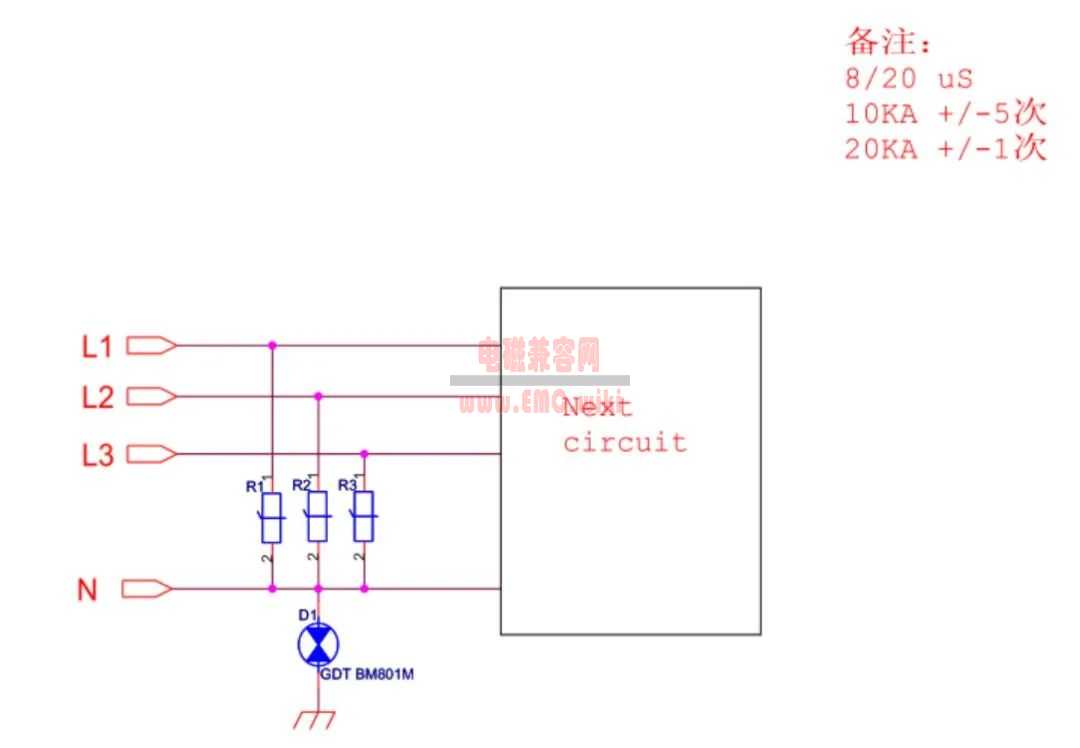

3、AC380V接口EMC设计标准电路


4、AV接口EMC设计标准电路


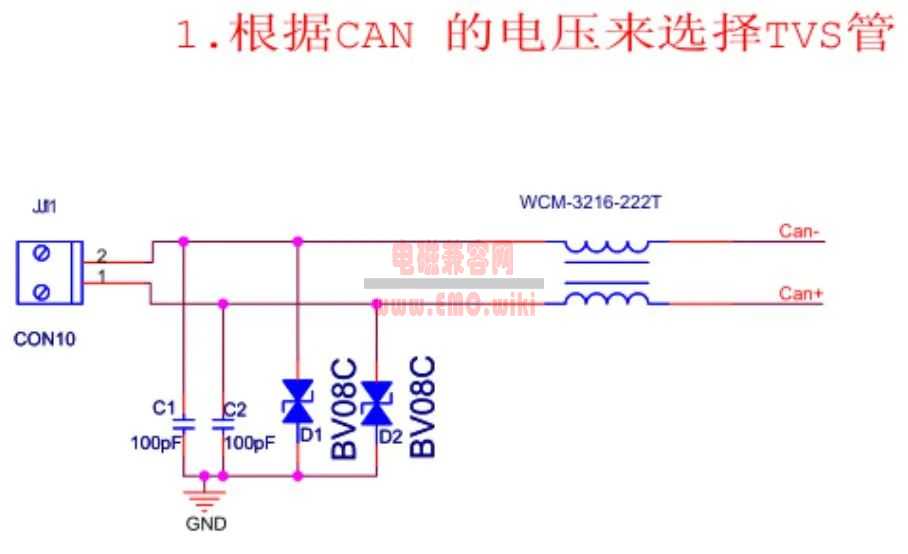

5、CAN接口EMC设计标准电路


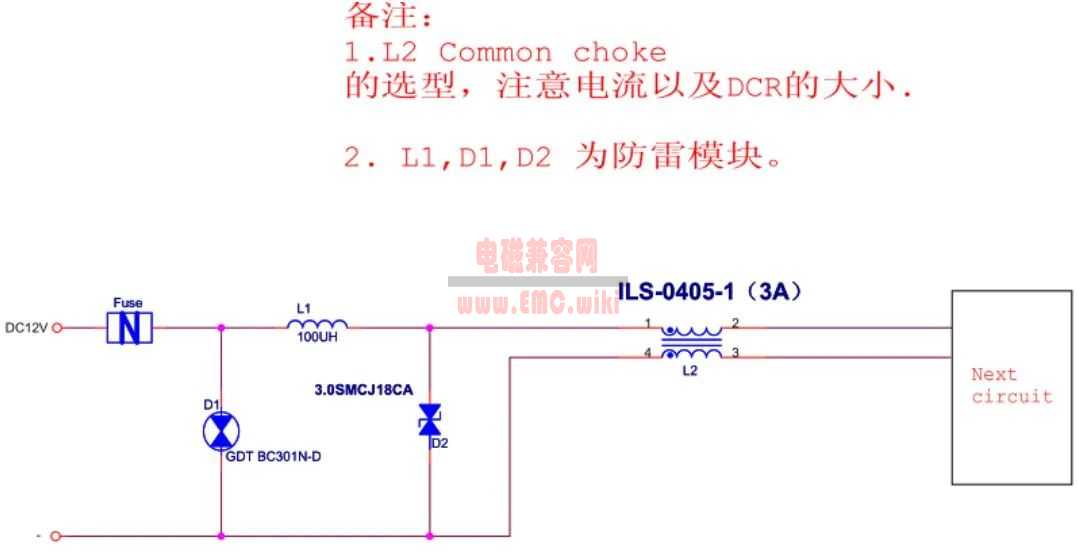

6、DC12V接口EMC设计标准电路

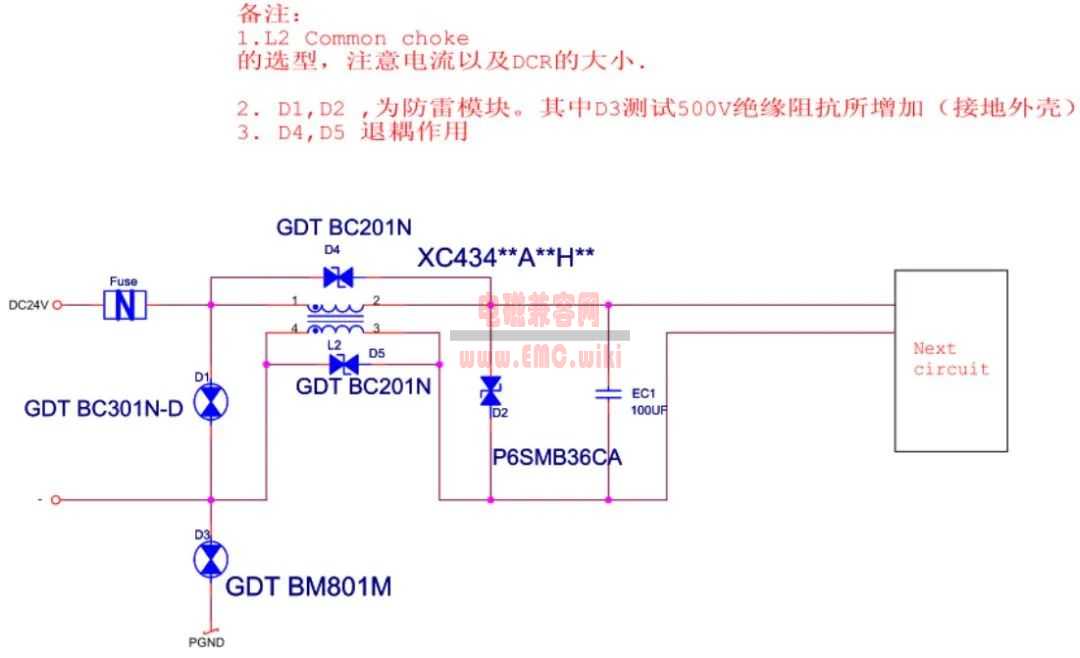

7、DC24V接口EMC设计标准电路


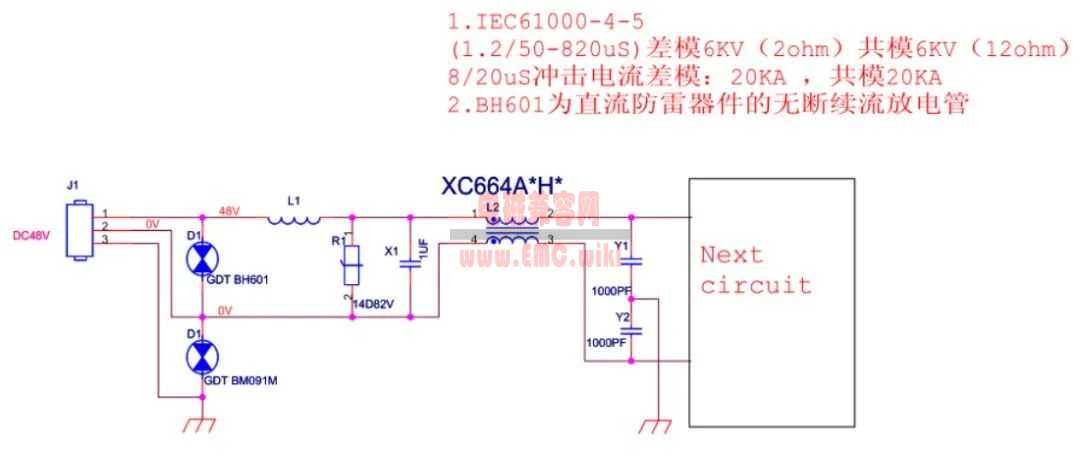

8、DC48接口EMC设计标准电路


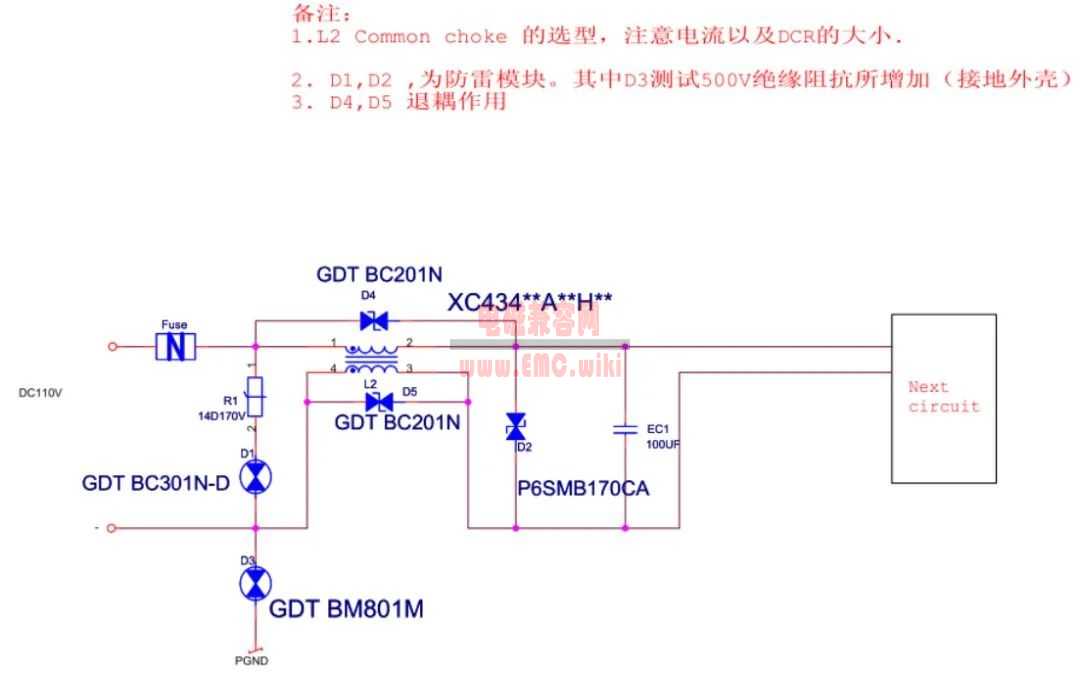

9、DC110V接口EMC设计标准电路

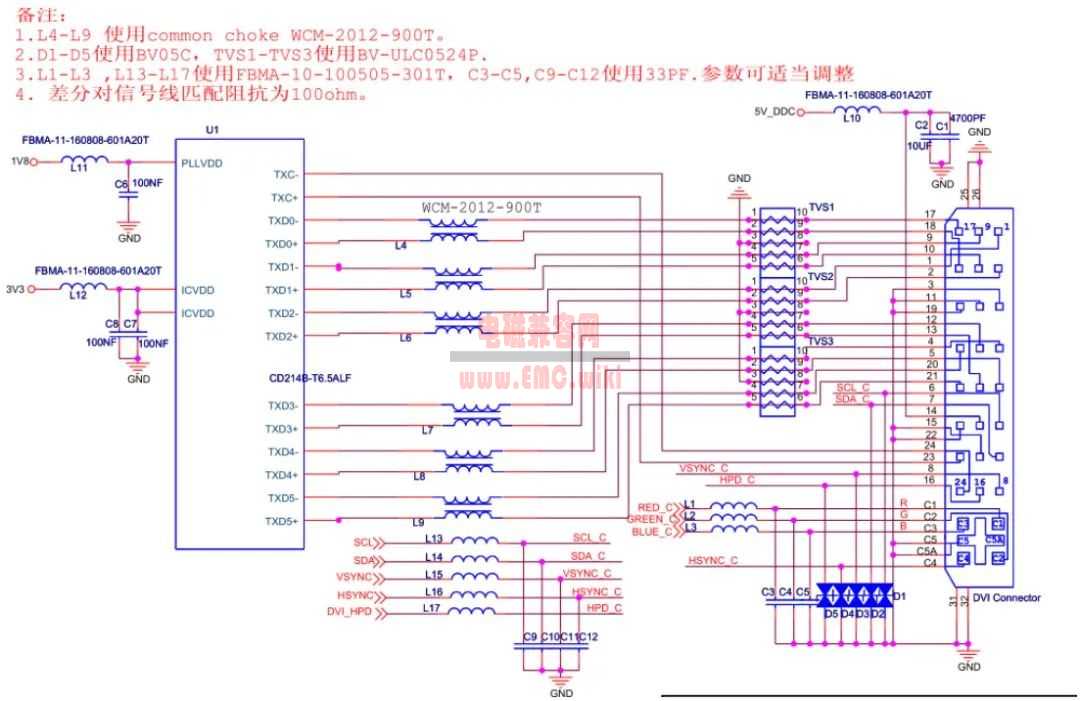

10、DVI EMC设计标准电路


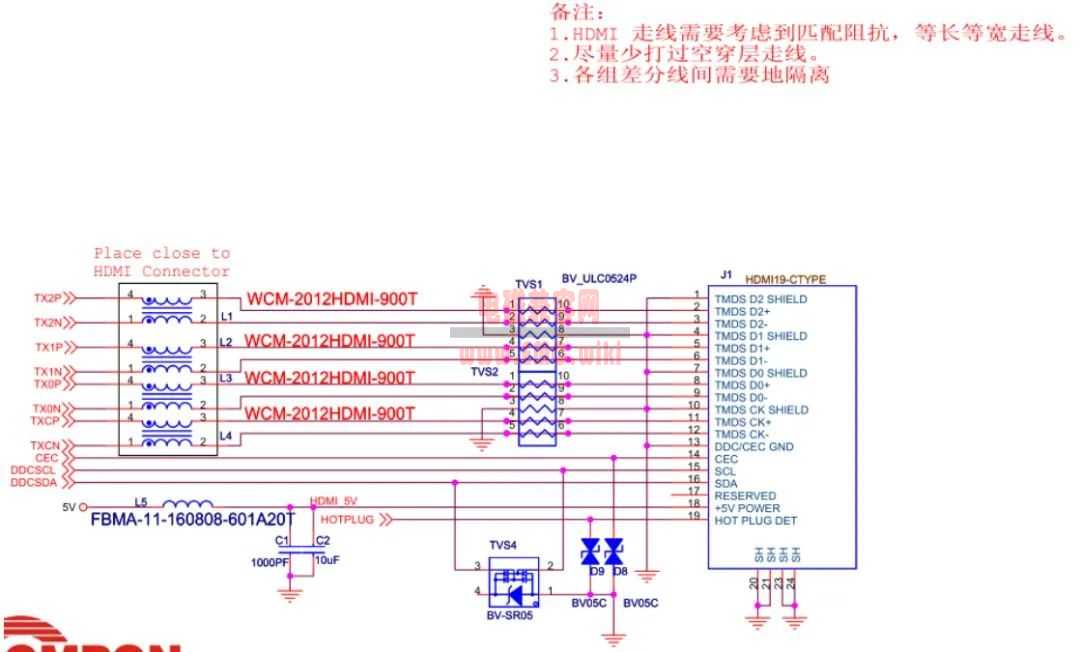

11、HDMI接口EMC设计标准电路


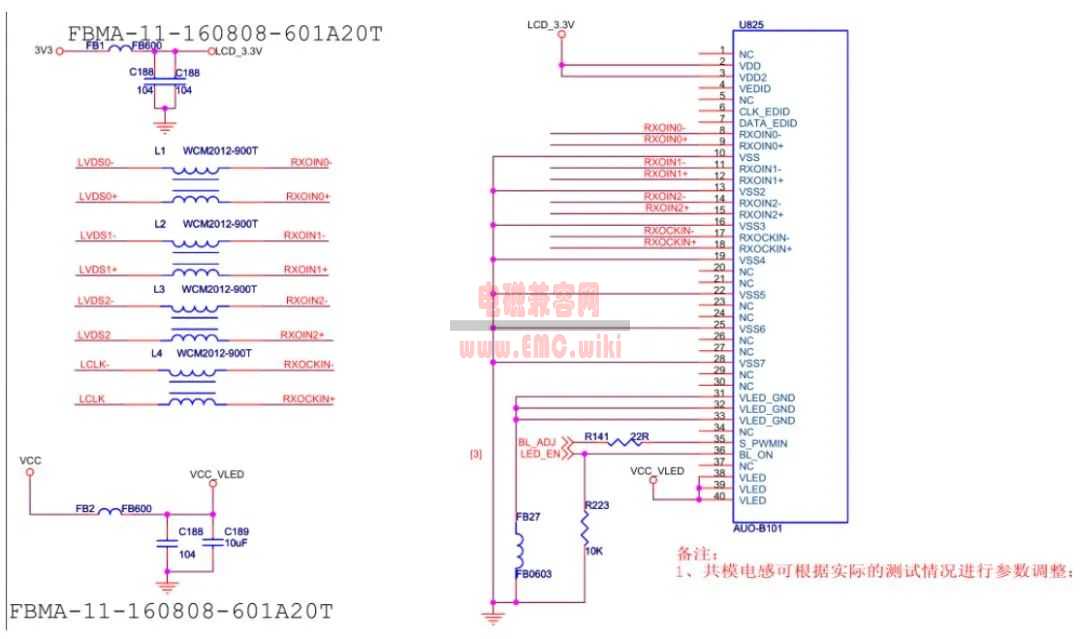

12、LVDS接口EMC设计标准电路

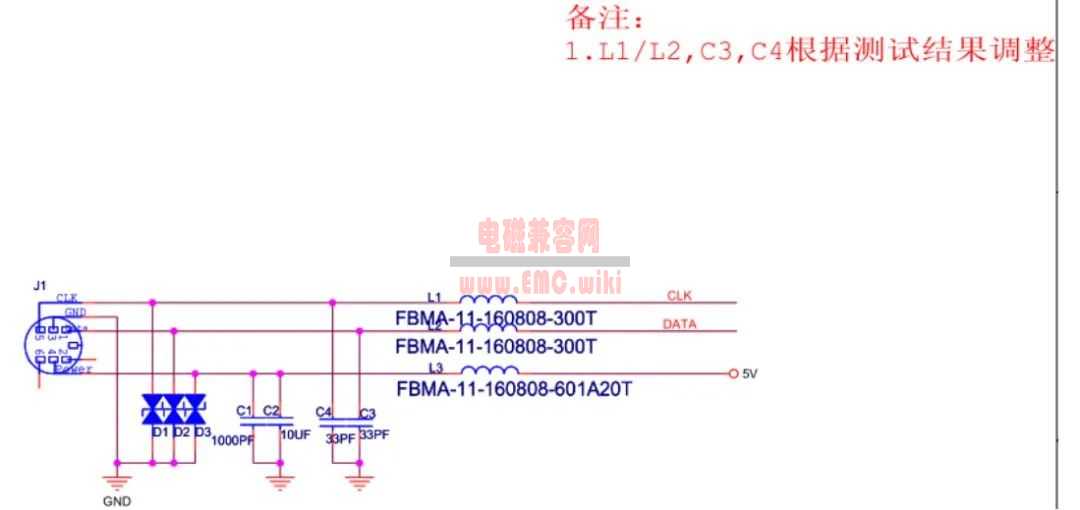

13、PS2接口EMC设计标准电路

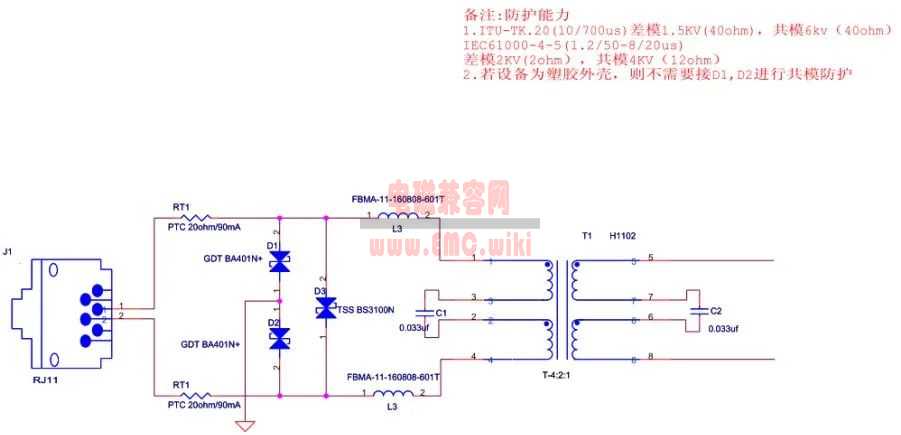

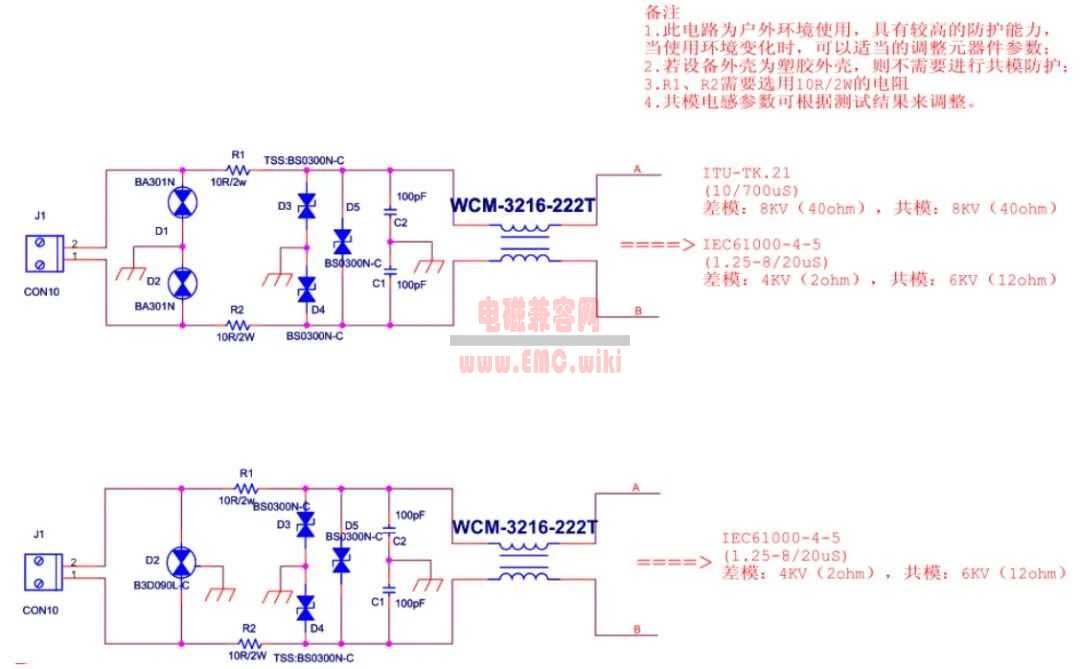

14、RJ11EMC设计标准电路

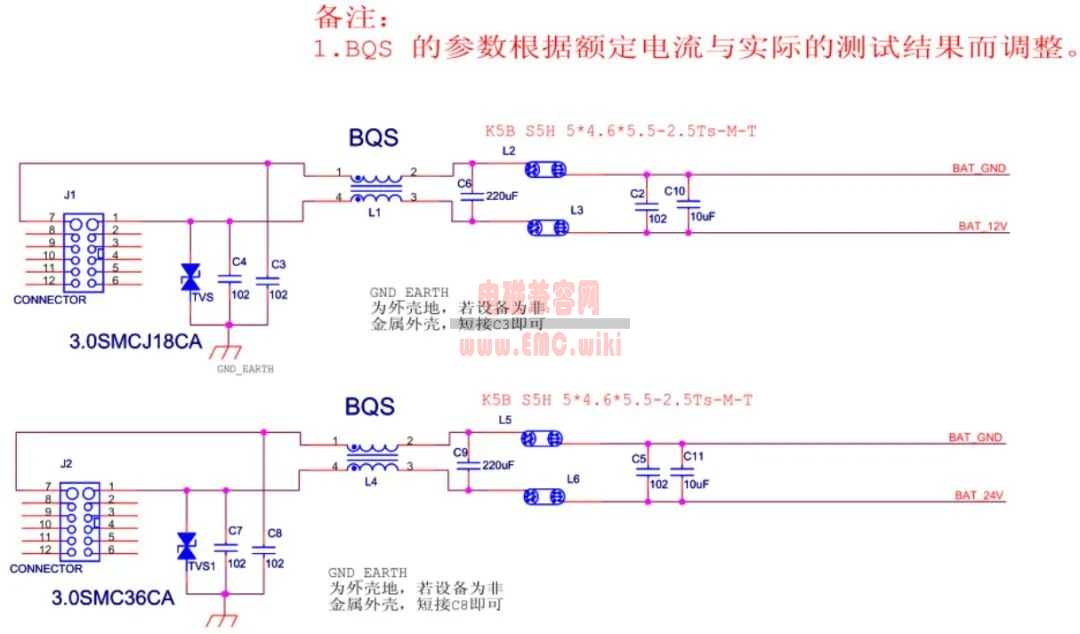

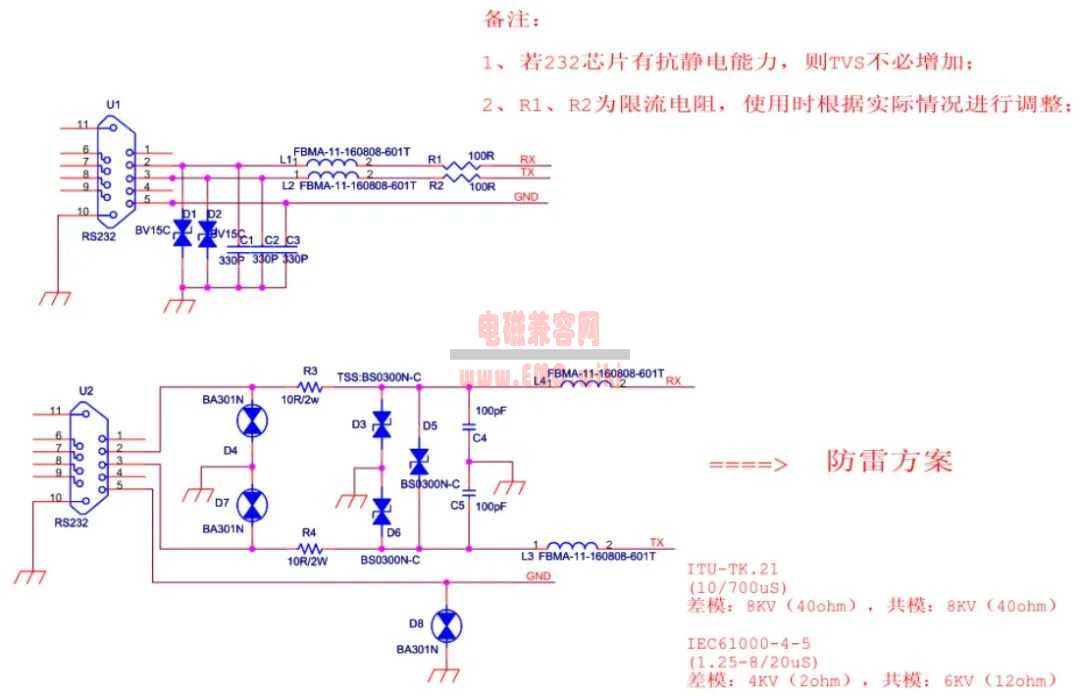

15、RS232 EMC设计标准电路


16、RS485 EMC设计标准电路


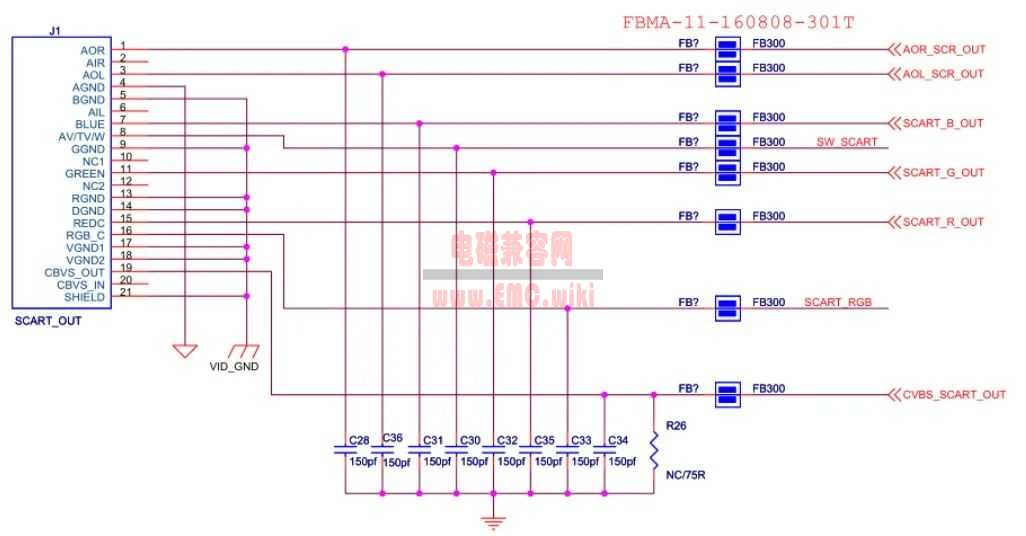

17、SCART接口EMC设计标准电路

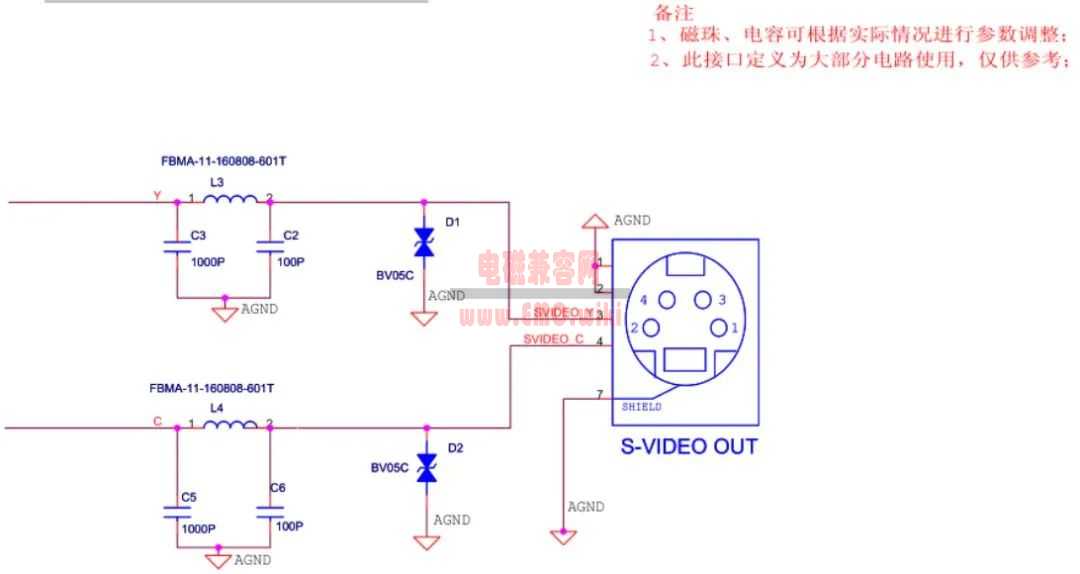

18、s-video接口EMC设计标准电路

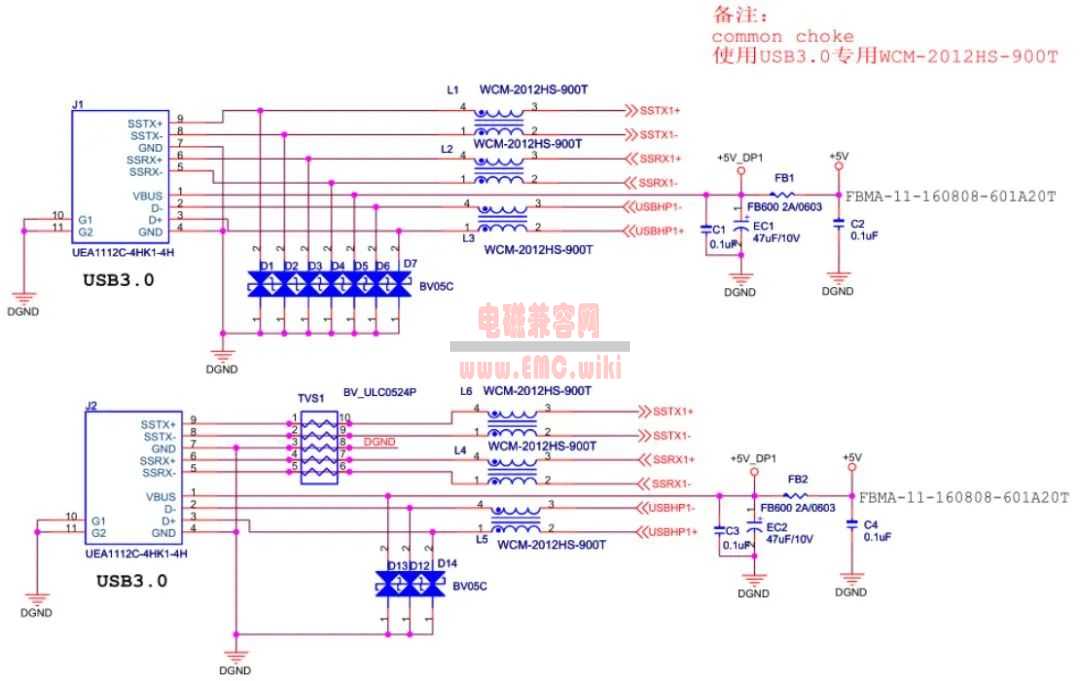

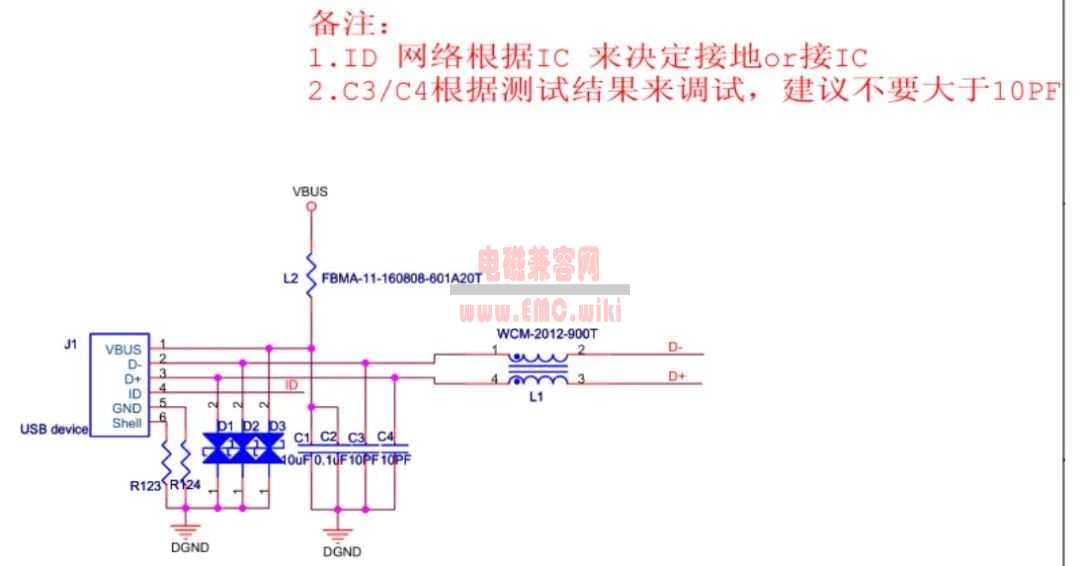

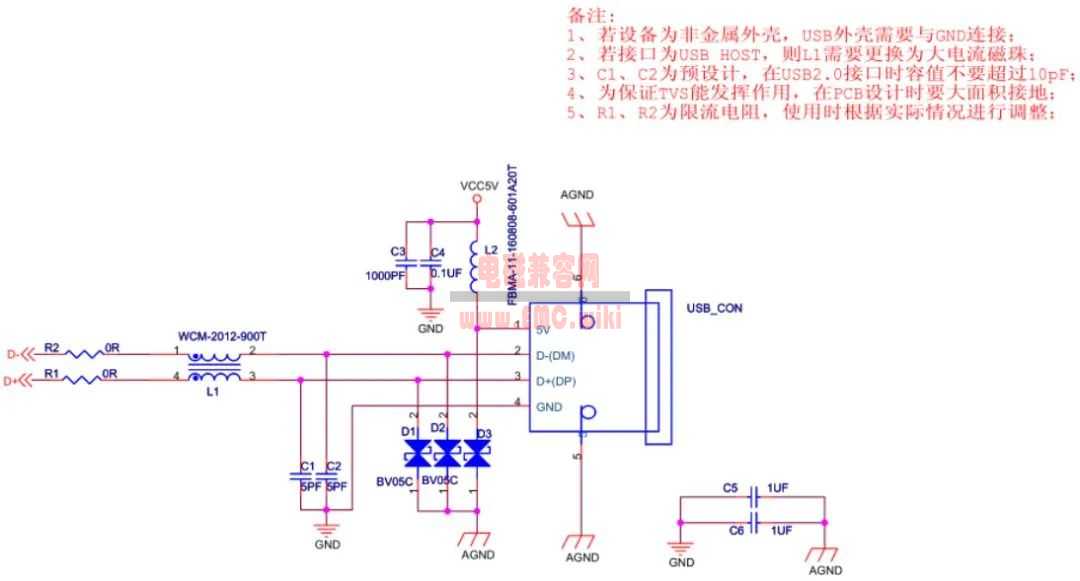

19、USB DEVICE EMC设计标准电路


20、USB2.0接口EMC设计标准电路


21、USB3.0接口EMC设计标准电路


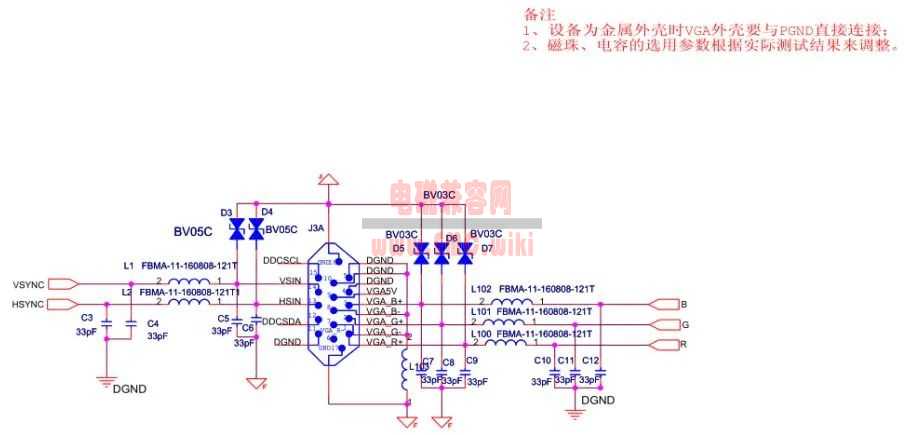

22、VGA接口EMC设计标准电路

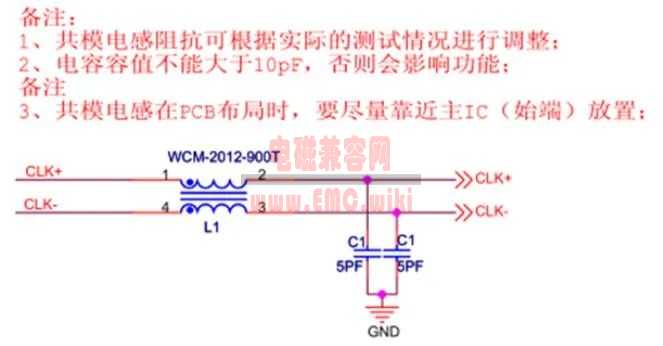

23、差分时钟EMC设计标准电路


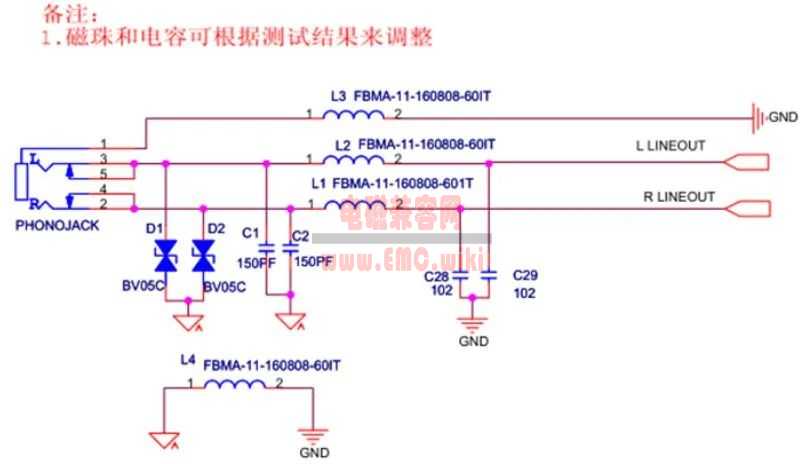

24、耳机接口EMC设计标准电路

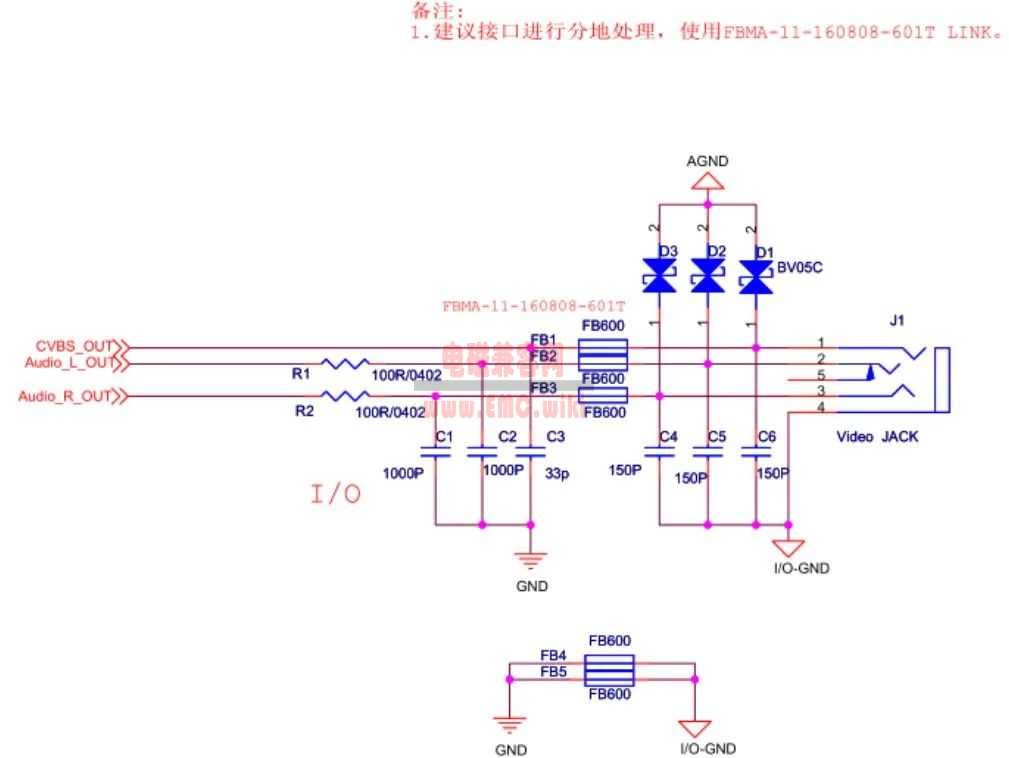

25、复合视频接口EMC设计标准电路


26、汽车零部件电源口EMC标准设计电路

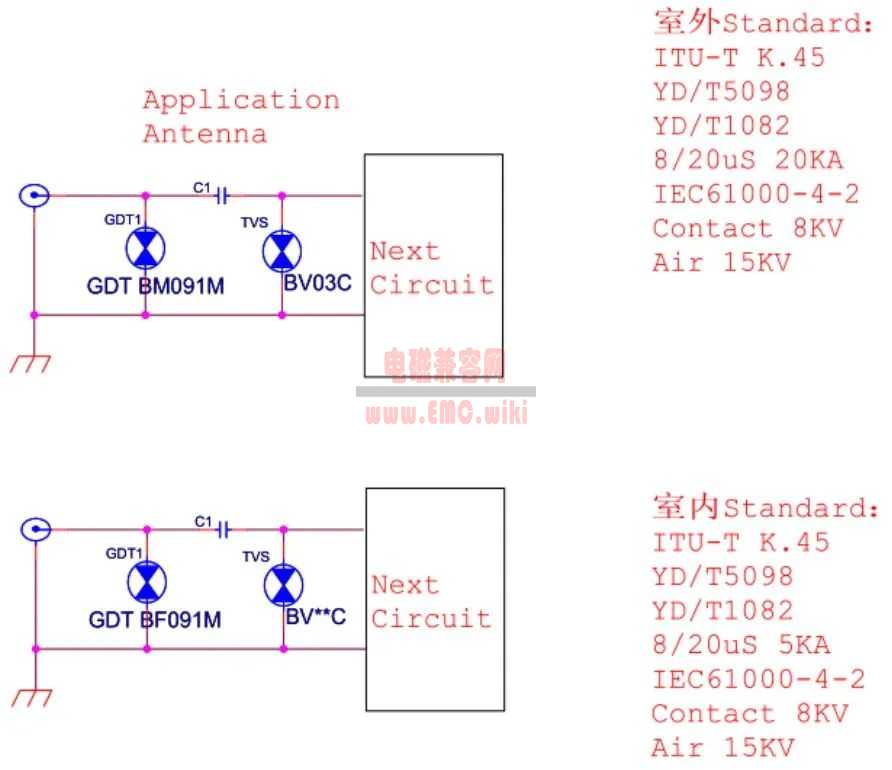

27、室内外天馈浪涌设计标准电路

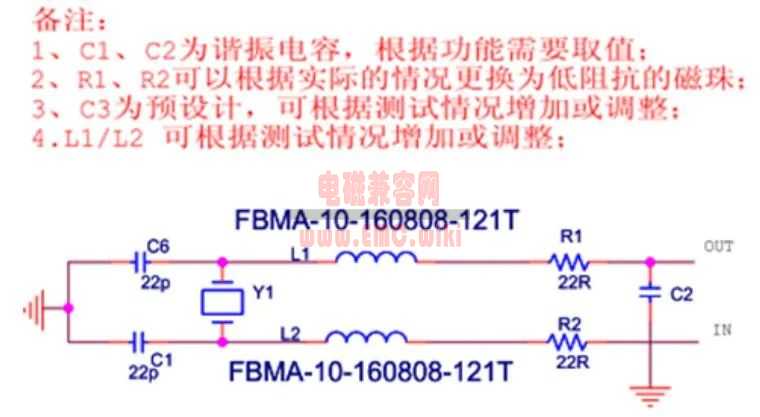

28、无源晶振EMC设计标准电路


29、有源晶振EMC设计标准电路

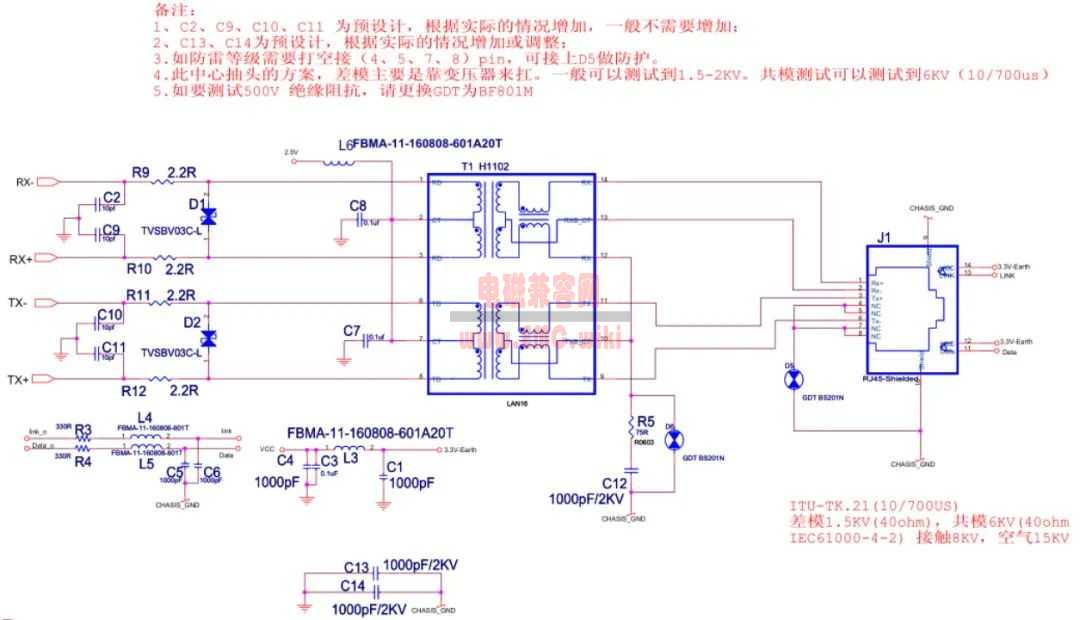

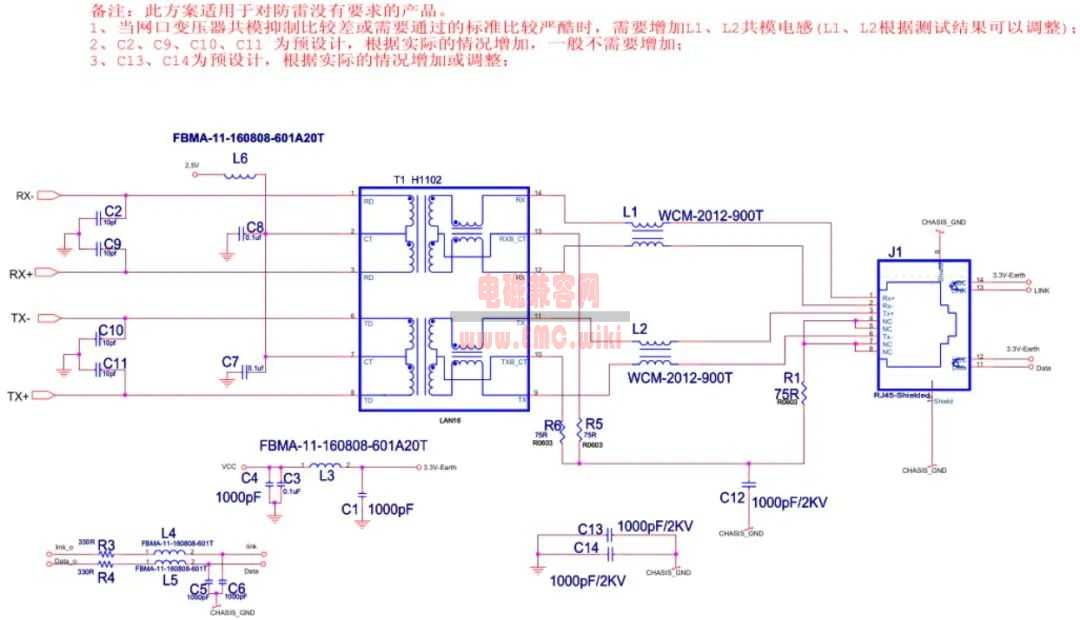

30、以太网EMC(EMI)设计标准电路


31、以太网EMC（浪涌）设计标准电路(差模要求较高方案）


32、以太网EMC(浪涌）中心抽头方案（节约空间）
