HDMI的148.5MHz辐射干扰解决方案有哪些?

2023-6-25 11:45| 发布者: 曾工| 查看: 1941| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: HDMI(High-Definition Multimedia Interface)的辐射干扰不符合EMC标准,以下是几种常见的辐射干扰解决方案: 使用屏蔽电缆:选择具有良好屏蔽性能的高质量HDMI电缆。屏蔽电缆能够减少电磁辐射的泄漏和接收外部干扰 ...

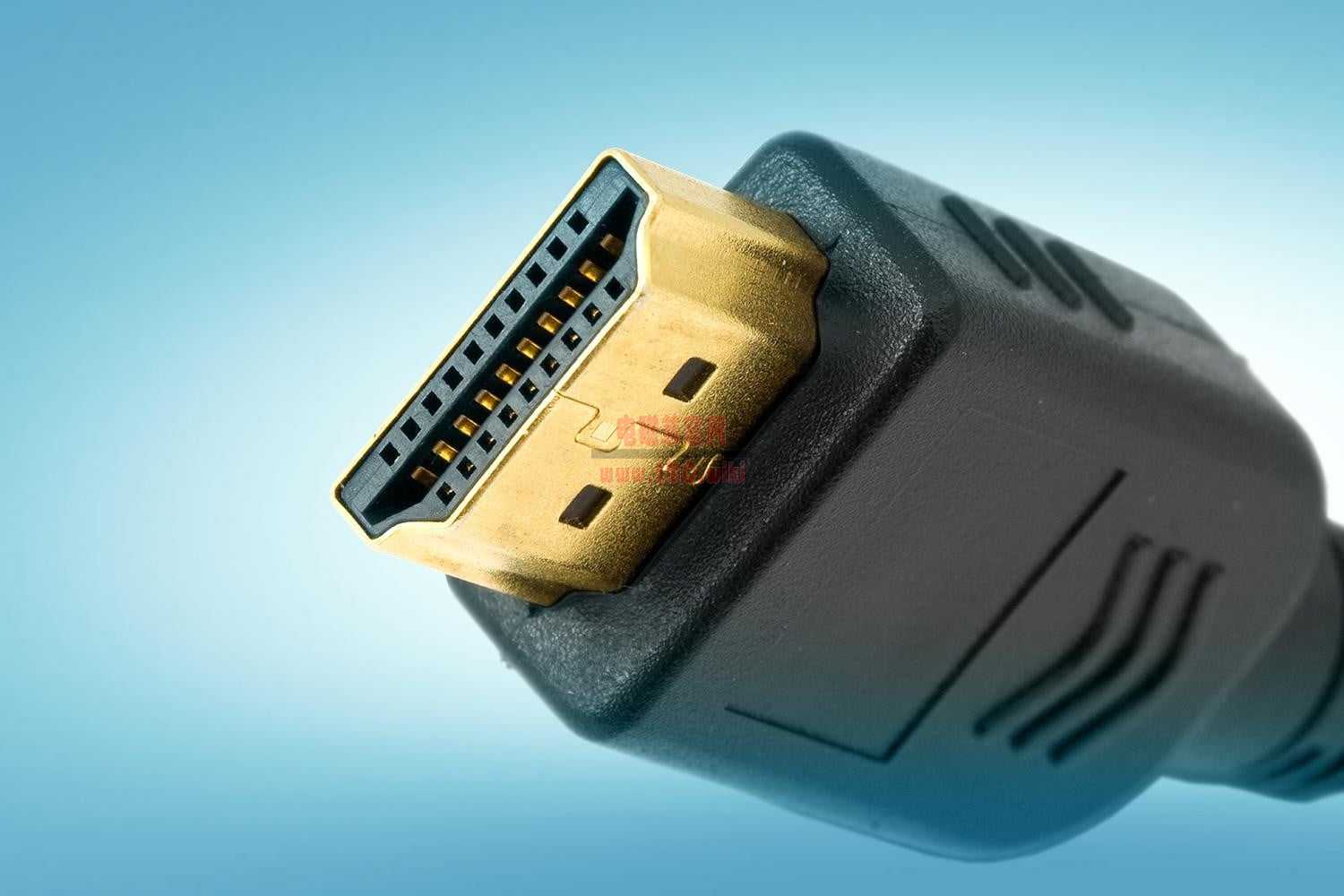

HDMI(High-Definition Multimedia Interface)的辐射干扰不符合EMC标准,以下是几种常见的辐射干扰解决方案:
  • 使用屏蔽电缆:选择具有良好屏蔽性能的高质量HDMI电缆。屏蔽电缆能够减少电磁辐射的泄漏和接收外部干扰的可能性。确保电缆的屏蔽层能够有效地抑制148.5MHz频率的辐射。
  • 添加滤波器:在HDMI连接线上添加滤波器可以降低辐射干扰的发生,以降低148.5MHz频率干扰的传播。这些滤波器可以过滤掉高频噪声,使信号更加干净稳定。
  • 增加接地:确保HDMI连接的设备和系统都具有良好的接地。良好的接地可以帮助降低辐射干扰和提高系统的抗干扰能力。
  • 适当布局和布线:合理布置和布线HDMI连接线,避免与其他电源线或敏感电子设备过于靠近,以减少148.5MHz频率干扰的传播和接收。
  • 使用 ferrite Bead(铁氧体磁珠):将铁氧体磁珠穿在HDMI电缆上,可以有效吸收高频噪声,包括148.5MHz频率的干扰,减少辐射和电磁干扰。
  • 进行电磁兼容性测试:进行电磁兼容性测试,包括辐射测试和传导测试,以识别和解决辐射干扰问题。这可以帮助确认系统是否符合相关的电磁兼容性标准和法规要求。
  • 设备筛选和兼容性测试:确保使用的HDMI设备和电缆符合相关的电磁兼容性标准。进行电磁兼容性测试,包括辐射测试和传导测试,以评估和确认设备在148.5MHz频率下的抗干扰能力。
  • 使用增强型HDMI技术:一些HDMI规范中包含了增强型的电磁兼容性技术,如HDMI 2.0及更高版本。这些技术提供了更好的抗干扰能力和信号完整性。
  • 抗干扰设计:对HDMI设备进行抗干扰设计,包括电路布局、地线设计、滤波电容等。使用抗干扰技术和器件,以提高系统的抗干扰能力。
  • 耦合和终端匹配:确保HDMI连接的发送端和接收端的阻抗匹配,以减少148.5MHz频率的反射和干扰。

需要根据具体的应用场景和需求选择适合的解决方案。建议在设计和部署HDMI连接时,咨询电磁兼容性技术人员曾工,以获得更准确和可靠的解决方案。

针对148.5MHz频率的滤波需求,可以采用以下滤波器设计:
  • 带阻滤波器(Notch Filter):带阻滤波器也被称为陷波器,可以滤除特定频率的信号。对于148.5MHz频率,可以设计一个带阻滤波器来抑制该频率的干扰。带阻滤波器将允许通过除目标频率以外的其他频率的信号,同时在目标频率附近形成一个深谷,将该频率的干扰信号衰减。
  • LC带阻滤波器:一个常用的带阻滤波器是LC带阻滤波器。该滤波器由一个电感和一个电容组成。通过选择合适的电感和电容值,可以实现对148.5MHz频率的滤波。具体的电感和电容值可以根据滤波器的特性要求和频率计算公式来确定。
  • 数字滤波器:数字滤波器可以在数字信号处理的领域应用,通过数字算法对信号进行滤波。可以设计一个数字滤波器来滤除148.5MHz频率的干扰。具体的数字滤波器设计将涉及滤波器类型的选择(如FIR或IIR)以及滤波器参数的设置,包括截止频率、滤波器阶数等。

请注意,滤波器的设计需要根据具体的要求和系统的特性进行,并可能需要进行优化和调整。

设计一个LC带阻滤波器,用来滤除148.5MHz

要设计一个LC带阻滤波器来滤除148.5MHz频率的干扰,可以按照以下步骤确定电感(L)和电容(C)的具体参数:

确定目标频率:目标频率是148.5MHz。

选择滤波器类型:LC带阻滤波器。

计算电感值(L):使用以下公式计算电感值:

L = 1 / (4π²f²C)

其中,f是目标频率,C是电容值。根据目标频率148.5MHz,选择一个合适的电容值,然后代入公式计算电感值。

计算电容值(C):使用以下公式计算电容值:

C = 1 / (4π²f²L)

其中,f是目标频率,L是电感值。根据目标频率148.5MHz,选择一个合适的电感值,然后代入公式计算电容值。

请注意,以上计算方法是一个初步的设计示例,实际设计中还需要考虑其他因素,如负载阻抗、滤波器的阻尼系数等。同时,滤波器的性能和效果可能需要进行优化和调整。

当电容值 C 为 3.3 pF 时,根据给定的电容值 C 和截止频率 f_cutoff,可以使用以下公式计算所需的电感值 L:

L = 1 / (4 * π² * f_cutoff² * C)

将截止频率 f_cutoff 替换为 148.5 MHz(148.5 × 10^6 Hz)和电容值 C 替换为 3.3 pF(3.3 × 10^(-12) F),代入公式计算:

L = 1 / (4 * π² * (148.5 × 10^6 Hz)² * 3.3 × 10^(-12) F)

L ≈ 1 / (4 * π² * (148.5 × 10^6)² * 3.3 × 10^(-12))

L ≈ 1.0864 × 10^(-7) H

所以,当电容值 C 为 3.3 pF 时,所需的电感值 L 约为 1.0864 × 10^(-7) H(L约为 108.64 nH),才能实现 LC 低通滤波器的截止频率为 148.5 MHz。
