HDMI辐射超标，怎么整改好呢？

2023-5-21 09:03| 发布者: 曾工| 查看: 5205| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 标准HDMI接口定义（各个引脚对应功能解释）HDMI引脚编号信号1TMDS 日期 2+2TMDS 数据 2 屏蔽3TMDS 数据 2-4TMDS 数据 1+5TMDS 数据 1 屏蔽6TMDS 数据 1-7TMDS 数据 0+8TMDS 数据 0 屏蔽9TMDS 数据 0-10TMDS时钟+11TM ...

标准HDMI接口定义（各个引脚对应功能解释）

*HDMI引脚编号*	信号
1	TMDS 日期 2+
2	TMDS 数据 2 屏蔽
3	TMDS 数据 2-
4	TMDS 数据 1+
5	TMDS 数据 1 屏蔽
6	TMDS 数据 1-
7	TMDS 数据 0+
8	TMDS 数据 0 屏蔽
9	TMDS 数据 0-
10	TMDS时钟+
11	TMDS 时钟屏蔽
12	TMDS 时钟-
13	中电
14	HEC数据-
15	SCL（DDC 串行时钟）
16	SDA（DDC 串行数据线）
17	DDC / CEC / HEC 地面
18	+5 V 电源（最大 50 mA）
19	热插拔检测 (1.3) / HEC 数据 + (1.4)

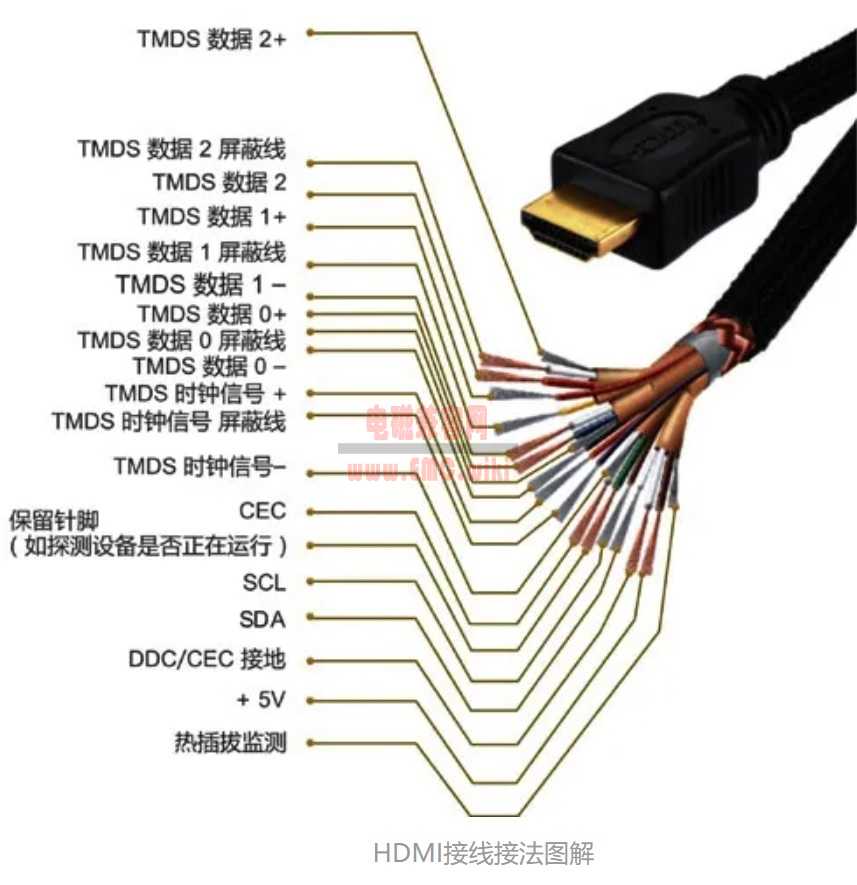

HDMI接线接法图解

如果HDMI辐射超标，可以考虑以下整改方法：

使用符合标准的HDMI线缆：确保使用符合HDMI标准的高质量线缆，以确保信号传输的稳定性和良好的抗干扰性能。避免使用低质量或不合规的线缆，因为它们可能导致辐射问题。
调整HDMI线缆布局：重新布置HDMI线缆，尽量避免与其他电源线、信号线和高频设备的交叉。将HDMI线缆与其他线缆分开，并保持足够的距离，以减少干扰和辐射。
屏蔽和过滤器的使用：使用屏蔽罩或屏蔽套来包裹HDMI线缆，以减少辐射和抑制外部干扰。此外，可以考虑在HDMI信号线路上添加滤波器，如电感和电容器，来抑制高频噪声和EMI。
优化地面平面和接地：确保HDMI连接器和接口的地线连接良好，使用短而粗的地线，减小接地回路的电阻和电感。良好的接地设计可以提供低阻抗接地路径，减少辐射和干扰。
符合HDMI规范和标准：确保整个HDMI系统设计和布局符合HDMI规范和相关的电磁兼容性（EMC）标准。这包括电路设计、布线、地线规划、屏蔽要求等方面的要求。
电磁兼容性测试和验证：进行电磁兼容性测试和验证，以确保整个HDMI系统在实际应用中符合辐射和干扰的限制。这可以通过专业的emc测试设备和实验室进行，以确保系统符合相关标准和法规。

请注意，上述方法是一般性的建议，具体的整改方法可能因系统设计和要求的不同而有所变化。如果您遇到HDMI辐射超标问题，建议在设计中咨询专业的电磁兼容性工程师曾工 139 2899 3907（微信同号），以获得更具体的指导和建议。
