| 场的电场耦合可以用互容来表征，近场的磁场耦合可以用互感来表征，这是电磁理论中对近场耦合（near-field coupling）的一种经典且常用的等效建模方式。 ✅ 详细解释如下： 在近场区（通常是距离辐射源小于波长 λ/2π的区域），电场和磁场是独立存在、非平面的，主要以耦合的形式影响其他电路或系统。这时，耦合现象不适合用远场电磁波（如平面波、波阻抗等）描述，而是用如下方式建模： 🔹 电场近场耦合 —— 互容（Mutual Capacitance） 表示 两个导体之间的电场作用。 主要是高电压、高阻抗节点对周围结构产生的耦合。 特征：
📘 建模： 类似两个导体之间的电容 C12，可在仿真中建模为串接电容或电容矩阵。 🔹 磁场近场耦合 —— 互感（Mutual Inductance） 表示 电流环路之间的磁场耦合。 通常由大电流回路、PCB上的长线圈引起。 特征：
📘 建模： 类似两个电流环之间的互感 M，用感应电压公式表示： V=M*dI/dt
⚠️ 注意事项
“近场的电场耦合可以用互容来表征，近场的磁场耦合可以用互感来表征，符合电磁兼容分析中的基本理论和实践经验。这个思路在PCB布局布线、电缆布线、滤波器设计和耦合机制分析中都有广泛应用。 磁场就肯定是互感，电场就肯定是互容吗？ 虽然通常都是说：
但这是一种工程上的简化建模方法，在很多情况下是有效的，但并不能绝对说“磁场就是互感”“电场就是互容”，原因如下： 在近场分析中，为了便于理解和计算，我们把电场耦合视为互容，把磁场耦合视为互感，但这并不代表电场=电容，磁场=电感。
👉 所以，它们是“表现方式上的等效”，而非物理本质的对等。 🔹 二、真实系统中，电场和磁场经常同时存在 在近场区：
耦合的主导类型，取决于源端与受扰端的阻抗、结构、距离和频率。 举例： 高频数字信号走线，对旁边信号线的串扰：
一个大功率开关MOS管的驱动环路，可能同时有：
从麦克斯韦方程组的角度看，电场和磁场是耦合存在的，一个时间变化的电场会激发磁场，反之亦然。因此，从物理上讲：
🔍 实战建议 在 EMC 整改中判断是“互容为主”还是“互感为主”通常可从以下角度分析：
耦合强度随距离衰减的规律 与距离平方相关”和“与距离立方相关”说的是耦合强度随距离衰减的规律，这是判断近场干扰类型（电场耦合 vs 磁场耦合）的一个重要依据。 📌 简要对比：
✅ 更深入解释 🔹 电场耦合（互容）
👉 举例：两个走线之间的串扰，哪怕线间距不算极近，也有明显耦合。 🔹 磁场耦合（互感）

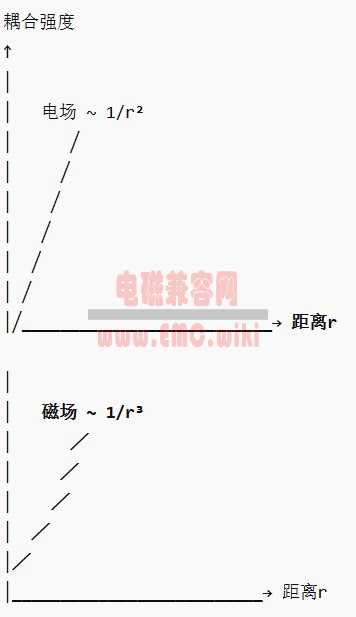

👉 举例：电源回路的高 di/dt，可能只会耦合到旁边几毫米内的线。 📊 示意图对比（衰减趋势）：
↑ │ │ 电场 ~ 1/r² │ ╱ │ ╱ │ ╱ │ ╱ │ ╱ │ ╱ │╱__________________________→ 距离r │ │ 磁场 ~ 1/r³ │ ╱ │ ╱ │ ╱ │ ╱ │╱ │__________________________→ 距离r 🔍 工程应用总结
✅ 总结一句话：
这个规律是判断干扰源影响范围、以及隔离距离设计的基础原理。 |
