什么是EMC电磁兼容性测试?

2024-2-14 22:49| 发布者: 曾工| 查看: 2103| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 电磁兼容性测试(Electromagnetic Compatibility Testing,简称EMC测试)是对电子产品在电磁场方面干扰大小(EMI)和抗干扰能力(EMS)的综合评定。其目的是检测电器产品所产生的电磁辐射对人体、公共场所电网以及其 ...

电磁兼容性测试(Electromagnetic Compatibility Testing,简称emc测试)是对电子产品在电磁场方面干扰大小(EMI)和抗干扰能力(EMS)的综合评定。其目的是检测电器产品所产生的电磁辐射对人体、公共场所电网以及其他正常工作之电器产品的影响,以评估电子设备或系统在电磁环境中是否能够正常工作并不对周围其他设备产生干扰。

EMC测试包括电磁发射和电磁敏感度两类测试。电磁发射测试是测量被测设备对外部产生的电磁干扰是否满足有关标准规范的极限值要求,分为传导发射测试和辐射发射测试。电磁敏感度测试则是测量被测设备对电磁骚扰的抗干扰能力。

电磁兼容性测试的意义在于确保电子设备遵循相关的电磁兼容性标准,以保证设备在实际应用中不会相互干扰,同时也可以减轻设备对外部电磁干扰的敏感性,提高设备的可靠性和稳定性。这种测试对于保护无线通讯与电脑资讯控制,以及保障人身安全和设备正常运行具有重要意义。

在世界各主要先进国家,如美国、日本、欧洲等地,都对商品操作时所产生的电磁干扰或应具备的电磁抗干扰能力有着强制性的要求。因此,电磁兼容性测试已成为电子产品研发和生产过程中不可或缺的重要环节。

EMC电磁兼容性测试(Electromagnetic Compatibility,简称EMC)是一项评估电子设备或系统在电磁环境中正常工作的能力以及它们自身产生的电磁干扰对其他设备影响程度的测试。这个测试过程旨在确保产品符合国际和国内的相关法规与标准,能够在预期的工作环境中与其他电子产品共存而互不干扰。
具体来说,电磁兼容性测试包括两个主要方面:

1、电磁干扰(EMI, Electromagnetic Interference):
  • EMI测试用来测量设备发射的电磁能量是否超过规定的限值,这些能量可能通过传导(通过电源线、信号线传播)或者辐射(通过空气传播)的方式对外部环境中的其他敏感设备造成干扰。

2、电磁耐受(EMS, Electromagnetic Susceptibility):
  • EMS测试则是检验设备在受到外部电磁干扰时,能否维持其预定性能,即设备抵抗外来电磁骚扰的能力。

在进行EMC测试时,会采用一系列专用的测试场地、仪器设备和技术手段,如暗室、屏蔽室、天线、接收机、频谱分析仪、耦合/去耦网络等。测试项目通常包括但不限于辐射发射、传导发射、浪涌抗扰度、静电放电抗扰度、射频电磁场抗扰度、电压瞬变抗扰度、谐波电流发射、电压闪烁等。

只有当产品通过了所有必要的EMC测试,并达到相关标准的要求后,该产品才能被证明具有良好的电磁兼容性,从而能够合法地在市场上销售和使用,并确保其在实际应用中不会导致电子系统的不稳定或失效。

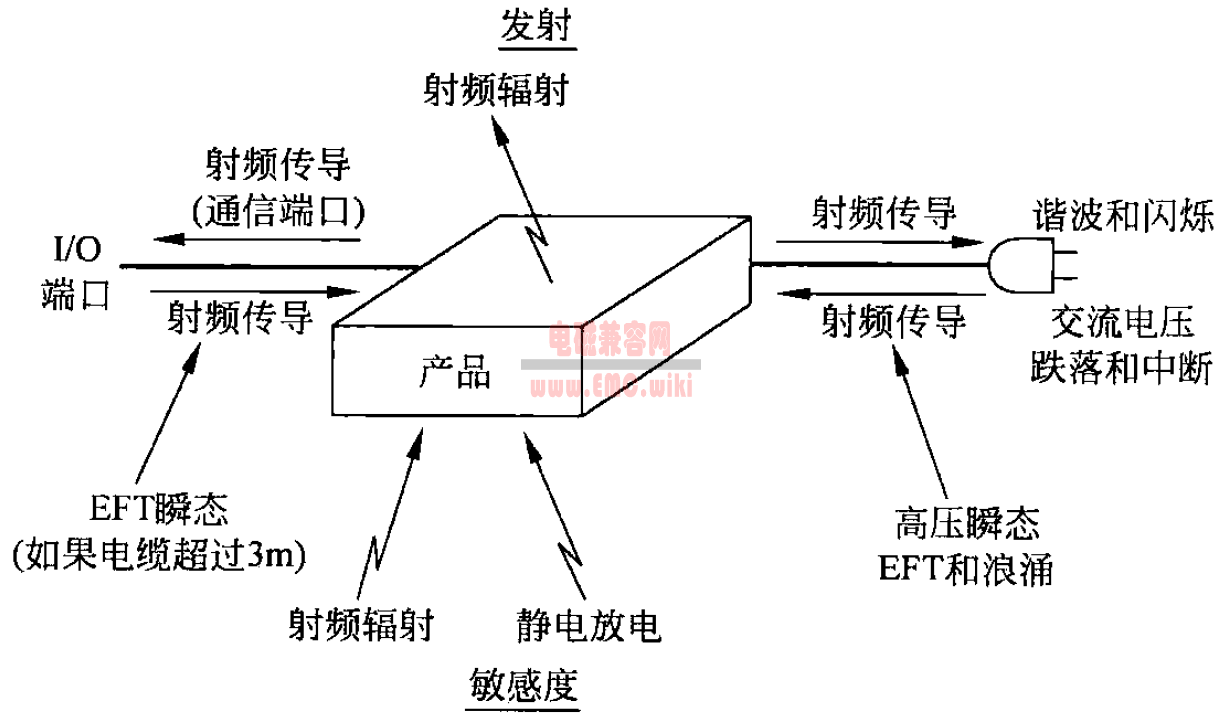

电磁兼容性测试(EMC)的项目广泛多样,旨在全面评估电子设备或系统的电磁兼容性能。以下是常见的几类EMC测试项目:

辐射发射测试:
测量设备在正常工作时通过空间传播的无线电频率(RF)能量,以确认其是否超过规定的限值。

传导发射测试:
检测设备通过电源线、信号线或其他互连电缆传输到公共电网或相邻线路的电磁骚扰。

谐波电流发射测试:
评估设备对电力系统产生的谐波电流水平,确保不会对电网质量造成过大的影响。

电压闪烁测试:
测量由于设备接入电网导致的供电电压波动和闪烁程度,以评估对敏感负载的影响。

静电放电抗扰度试验(ESD, Electrostatic Discharge):
测试设备在遭受模拟人体或其他物体接触瞬间释放的静电时,能否保持正常功能。

射频电磁场辐射抗扰度试验:
考察设备在受到外部射频电磁场辐射时的稳定性和性能表现。

电快速瞬变脉冲群抗扰度试验:
模拟电网中出现快速瞬态脉冲干扰时,检查设备抵抗这类瞬态噪声的能力。

浪涌抗扰度试验:
测试设备在遭遇雷击、开关操作等引起的瞬时高压脉冲情况下的耐受能力。

电压暂降、短时中断和电压变化抗扰度试验:
检查设备在供电电压下降、暂时断电或电压波动情况下是否能继续正常运行。

磁场抗扰度试验:
测定设备在存在恒定磁场或交变磁场环境下工作的稳定性。

这些测试项目根据不同的应用领域、产品类型及国际或地区标准要求进行选择和执行,确保产品的电磁兼容性符合相关法规和技术规范。
