在进行射频器件（如滤波器、放大器或线缆）的传输特性（S21）测量时，测试系统的电缆、适配器以及网分内部的频率响应都会引入系统误差。为了消除这些误差、确保测量精度，我们在测试前必须进行归一化（Normalization）校准。

今天，我将结合实验室的 HP 8753E 矢量网络分析仪（30 kHz - 6 GHz），分享标准的传输测量响应校准步骤。

实验准备

仪器：HP 8753E 网络分析仪
设置：已预先设定好测试频率范围（本例中为 Start: 150 kHz，Stop: 172.375 560 MHz）、测量格式（LOG MAG, 10 dB/REF 0 dB）并连接好测试电缆。
校准件：Thru（直通）连接器。

详细校准步骤
第一步：进入校准菜单

在网分右侧的 RESPONSE 区域，按下 Cal 按键。此时，屏幕右侧的软键菜单会激活。确保 CORRECTION 状态当前为 OFF。随后，用手指按下屏幕右侧对应的硬件软键，进入 CALIBRATE MENU（校准菜单）。

第二步：选择校准类型

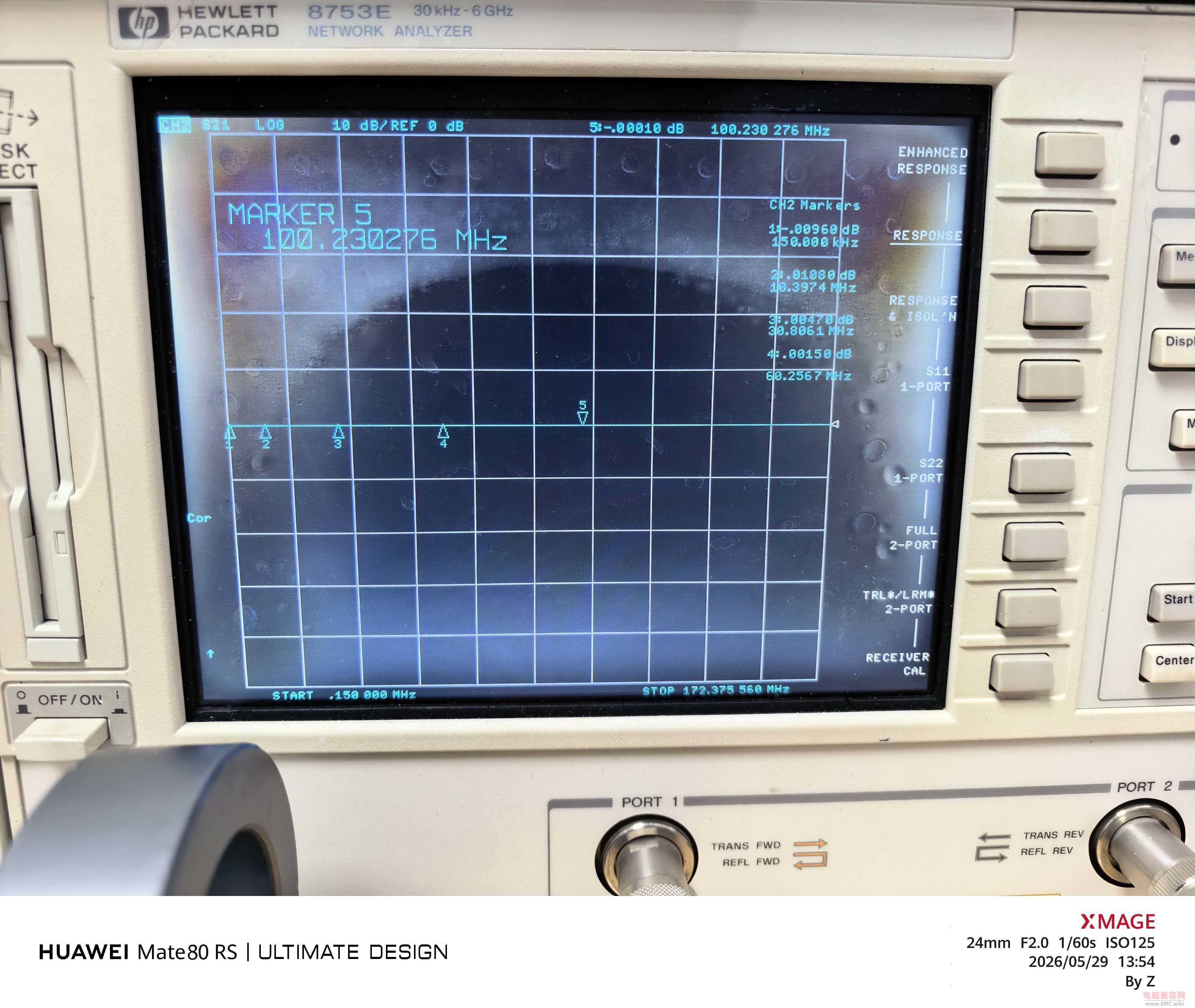

进入校准菜单后，根据我们的测量需求（测试传输响应），在软键菜单中选择 RESPONSE（响应校准）。

注：若需要更高的精度，可以选择包含隔离度的 RESPONSE & ISOL'N，或双端口全校准 FULL 2-PORT。本教程以最基础且高效的 RESPONSE 归一化为例。

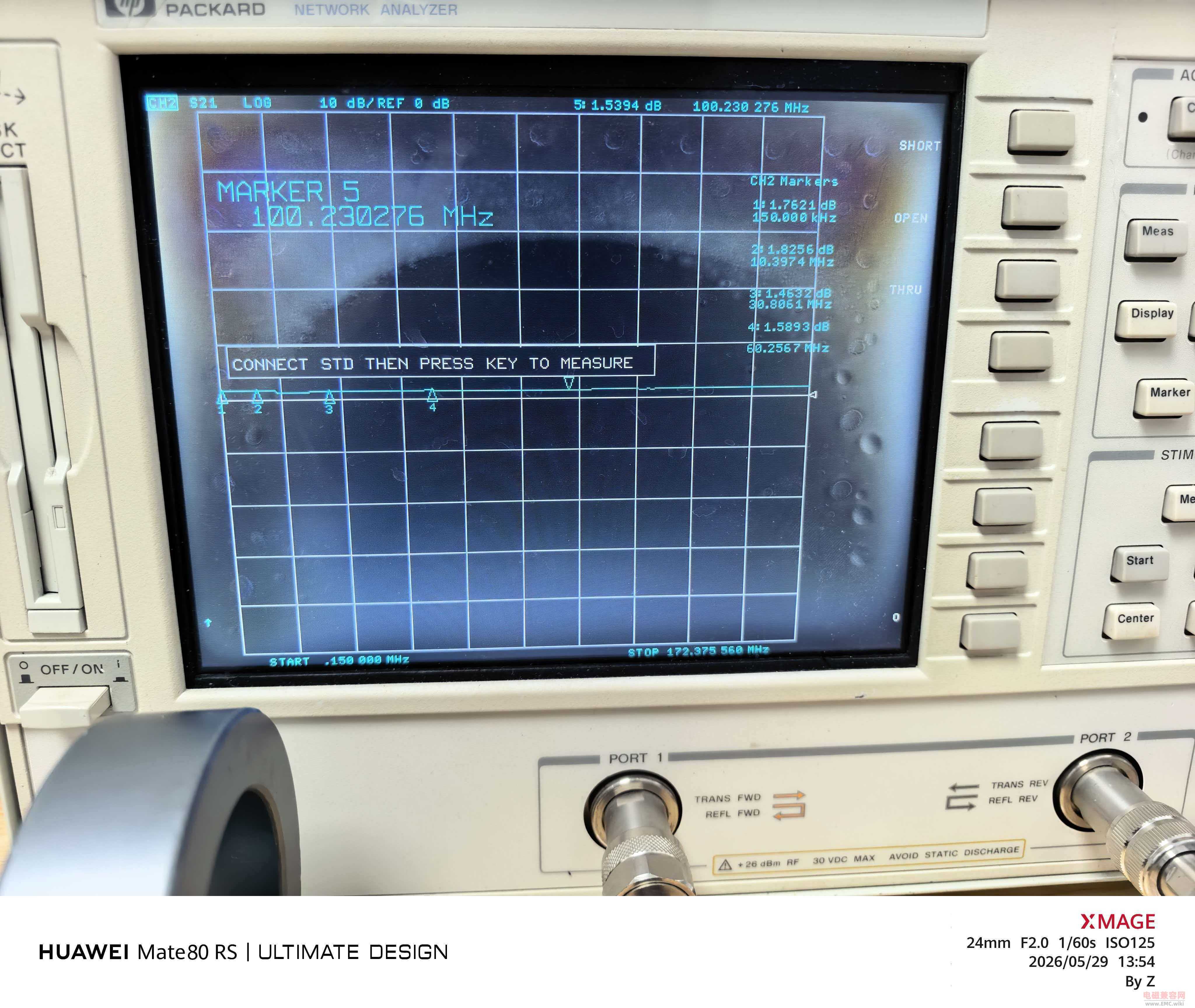

第三步：连接直通（THRU）标准件并测量使用适配器或直通电缆，将网络分析仪的 PORT 1 和 PORT 2 直接连接起来（即建立 THRU 直通链路）。

第四步：完成并保存校准数据

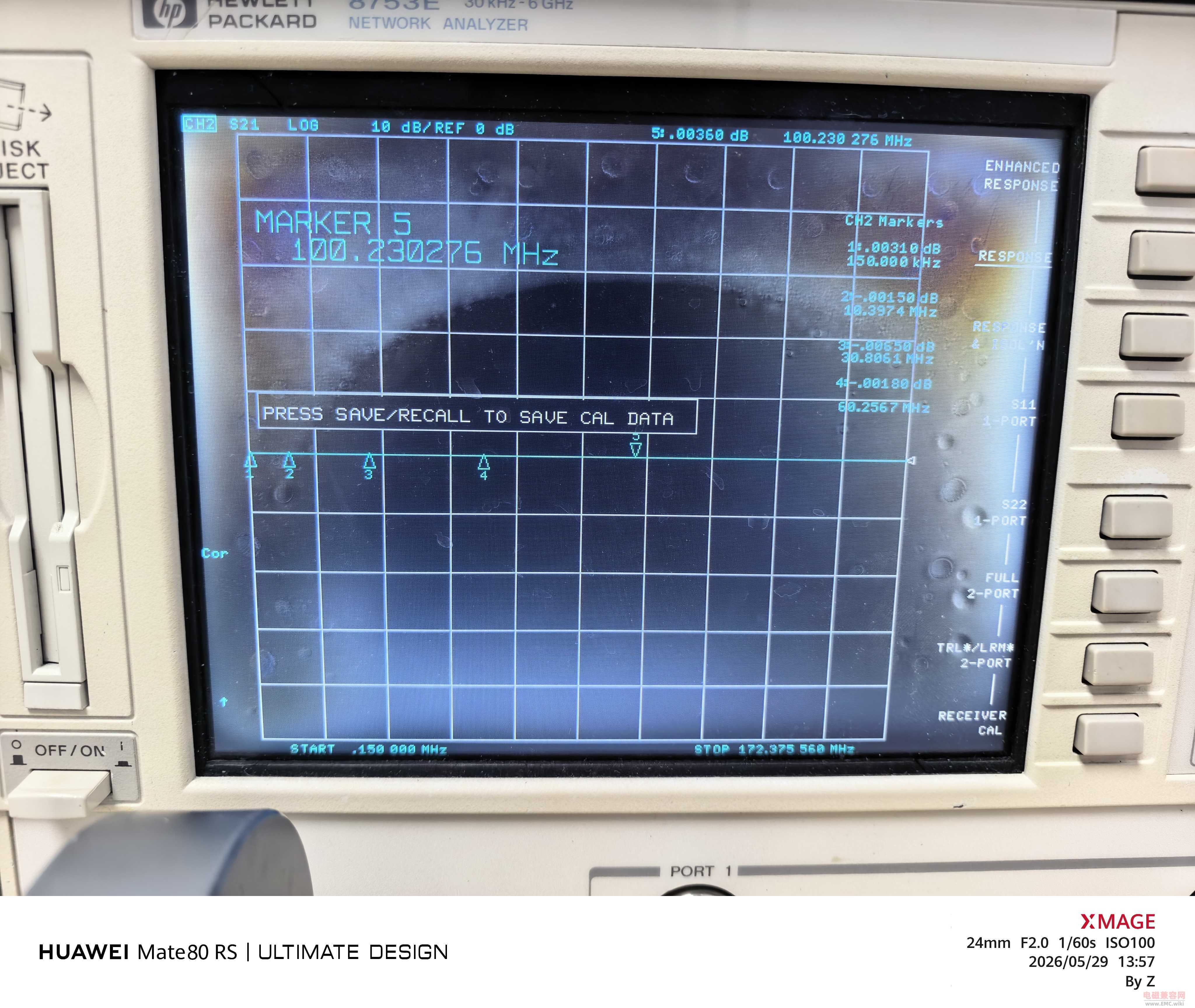

直通测量完成后，屏幕上会弹出提示：PRESS SAVE/RECALL TO SAVE CAL DATA（请按下 SAVE/RECALL 键保存校准数据）。
此时可以发现，屏幕左侧出现了 Cor 标记，代表系统误差修正（Correction）已激活。
观察当前迹线，其已变为一条完美的 0 dB 直线。各频点的 Marker（如 Marker 1 至 Marker 5）的读数均无限趋近于 0 dB（本例中 Marker 5 修正后为 -0.00360 dB）。这表明频响误差已被成功扣除，归一化顺利完成。
重要步骤：按下仪器面板上的 Save/Recall 按键，将此校准状态保存到内部寄存器或磁盘中，以便后续测试直接调用。

经验小结

直通（Thru）的含义：归一化的本质是告诉网分：“当前这个直通链路的损耗就是我的 0 dB 参考基准”。后续接入被测件（DUT）后，网分测得的数据就会自动减去这个基准。
校准有效性：如果在测试过程中改变了频段（Start/Stop）、测量点数或输出功率，校准将会失效（屏幕上的 Cor 可能会变成 C?），此时必须重新进行校准。

通过以上四个简单的步骤，我们就搭建好了一个精确的传输测试平台，接下来即可接入被测器件进行正式的 S21 参数测量了。
