GB/T 17626.11-2023 是电磁兼容（EMC）领域中非常重要的基础性标准，全称为《电磁兼容 试验和测量技术 第11部分：对每相输入电流小于或等于16 A的设备的电压暂降、短时中断和电压变化抗扰度试验》。
该标准对应国际标准 IEC 61000-4-11，主要用于评估电子设备在电网发生波动（如大型设备启动造成的电压跌落或供电系统故障导致的中断）时的生存能力。 以下是标准核心要求的详细介绍：
1. 测试对象与范围2. 核心测试项目定义电压暂降 (Voltage Dips)： 电压突然下降到额定值的特定比例（如 0%、40%、70%、80%），持续一段很短的时间，然后恢复正常。 短时中断 (Short Interruptions)： 电压完全消失（降至 0%）并持续较短时间。 电压变化 (Voltage Variations)： 电压在较长时间内发生较缓慢的波动（标准中通常另有规定）。
3. 测试要求解读

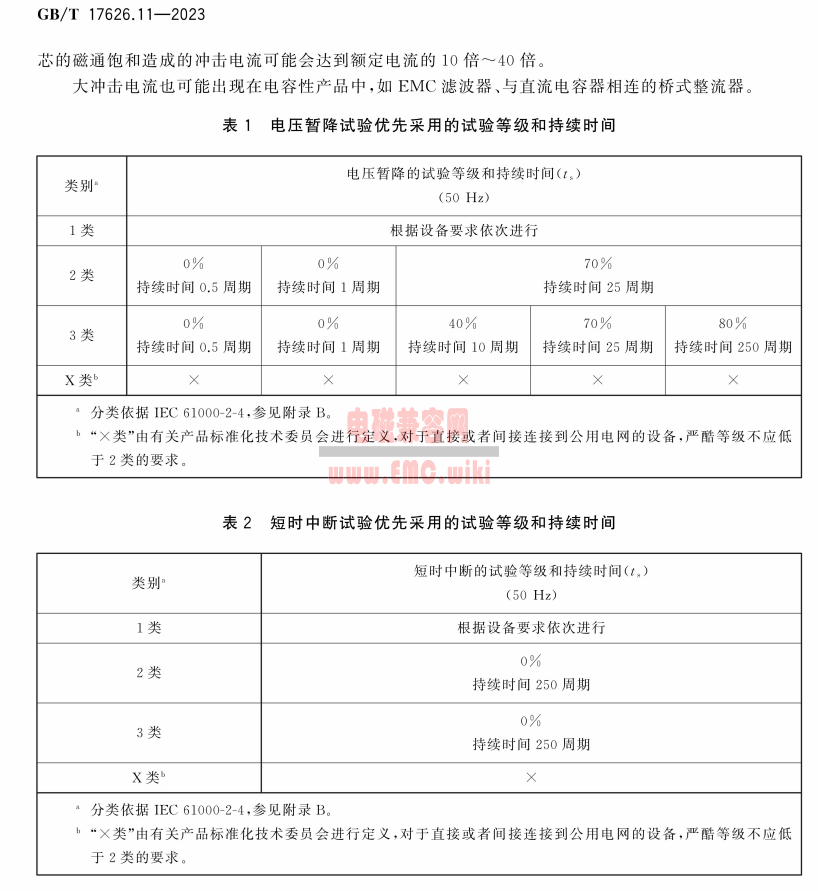

表 1：电压暂降试验等级 (针对 50Hz 电网)该表规定了不同设备类别需要耐受的暂降深度和持续时间（以周期计数，1周期在50Hz下为20ms）： 表 2：短时中断试验等级
4. 性能判定准则（常用判据）在进行此类 EMC 测试时，通常根据产品标准（如 医疗器械的 GB 9706.1-2 或 GB/T 18268 系列）来判定：
5. 整改建议针对电压暂降： 增加开关电源的输入电容（Bulk Capacitor）容量，或优化反馈电路的响应速度。 针对短时中断： 评估系统是否具备掉电保护功能，重要数据是否会在 5 秒的中断中丢失。 针对冲击电流： 在输入端增加 NTC 热敏电阻、功率电阻或软启动电路，以抑制电压恢复时的电流浪涌。
测试步骤演示：

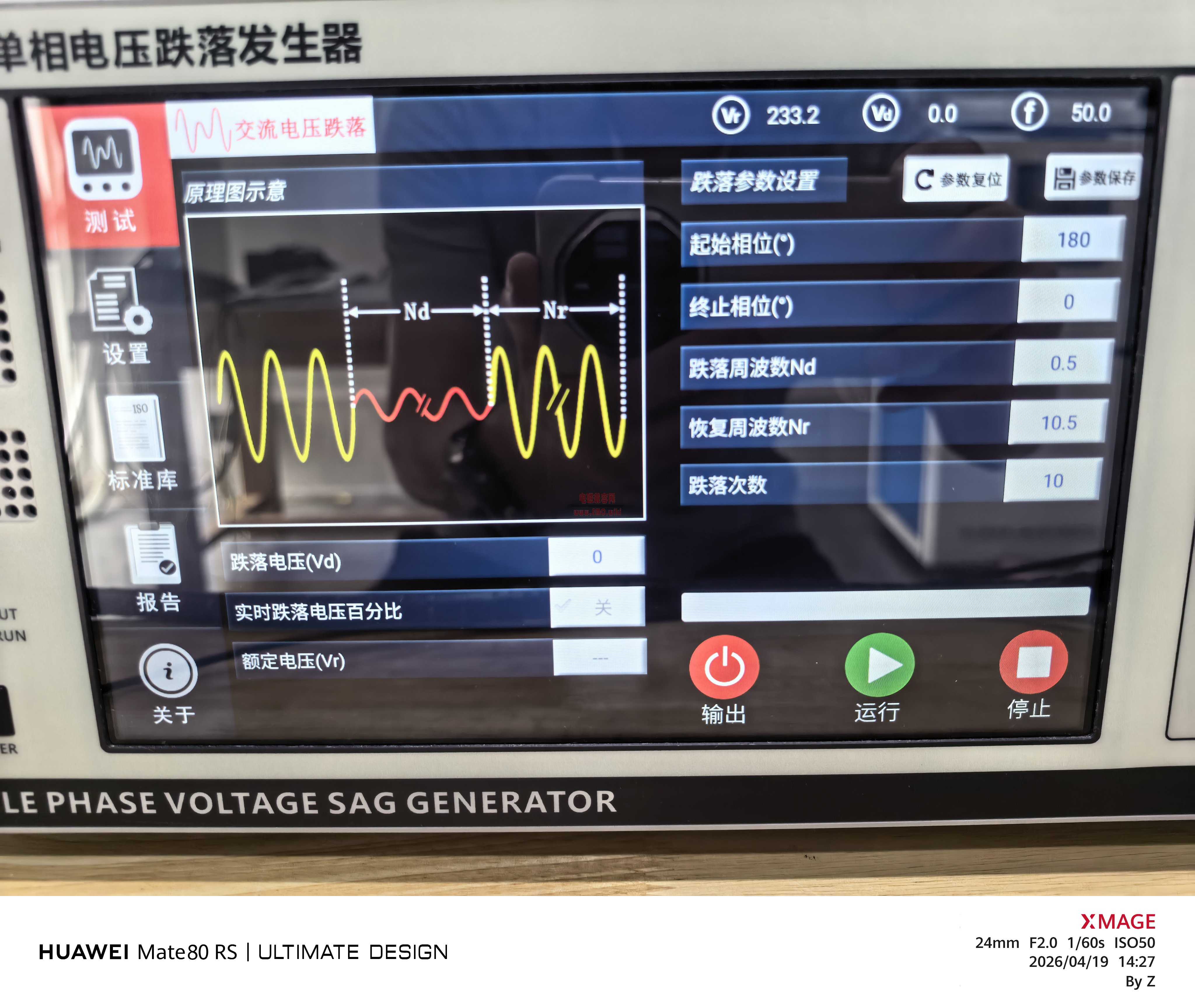

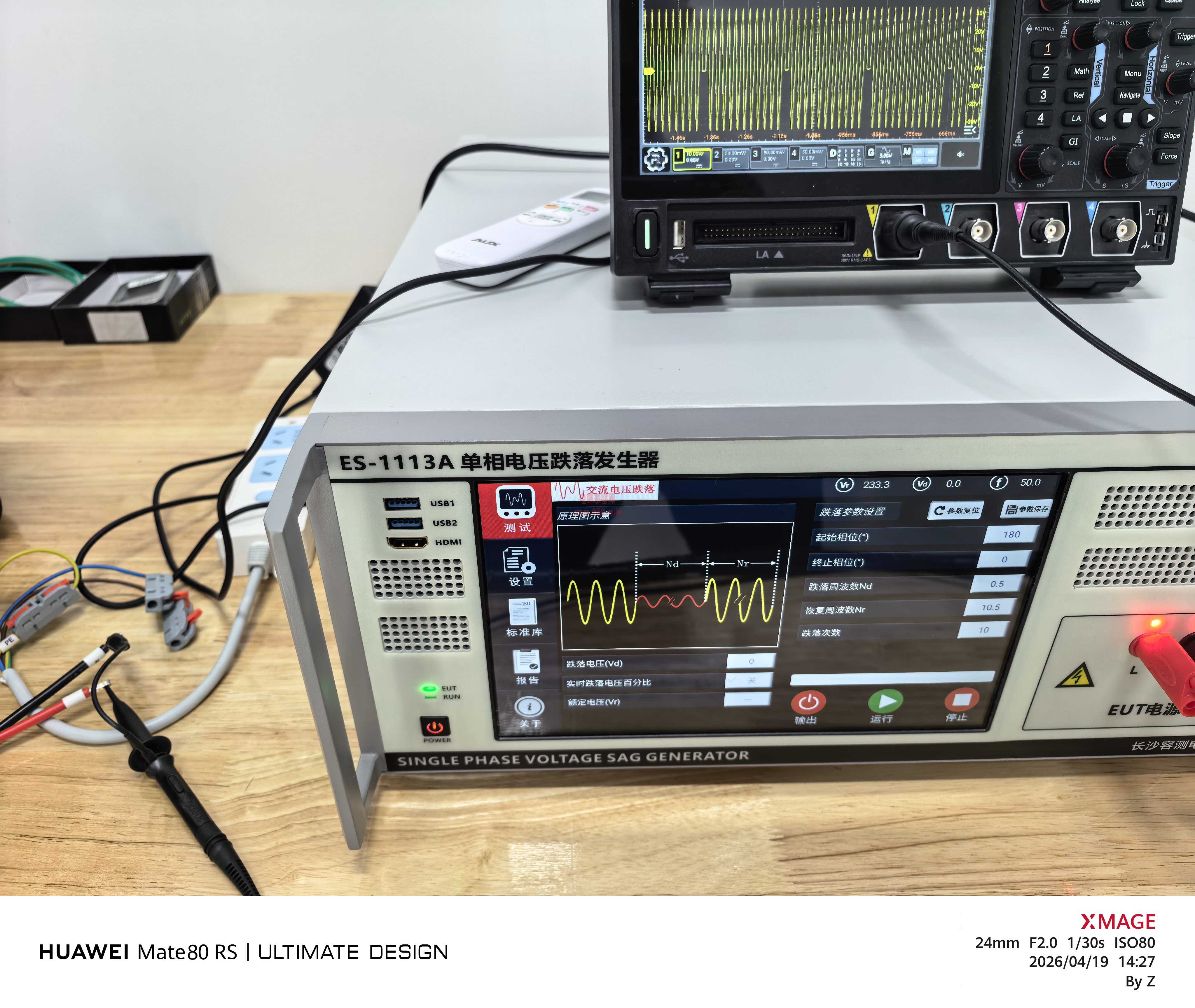

中断0.5周期仪器设备设置

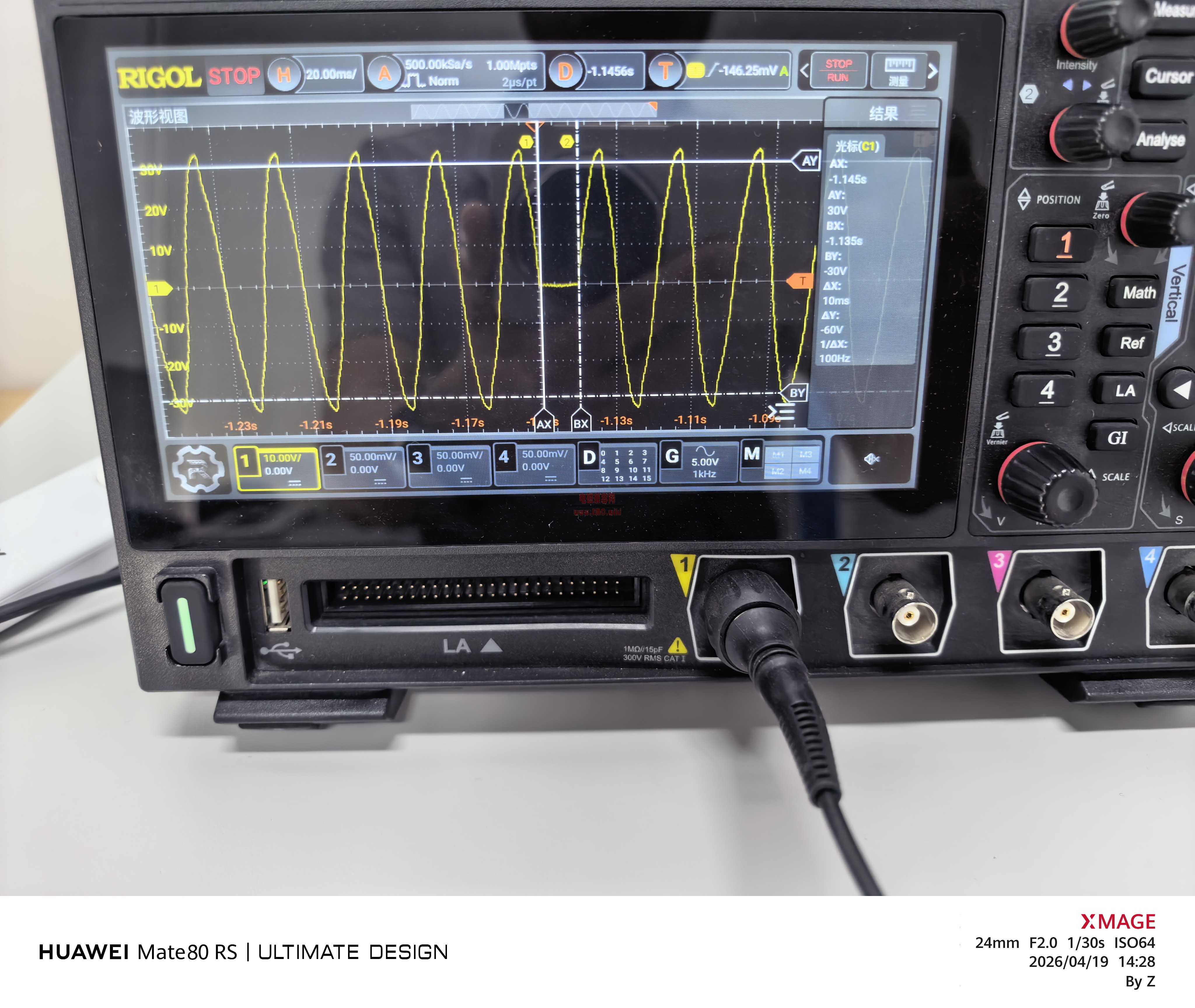

中断0.5周期波形 周期
中断0.5周期测量

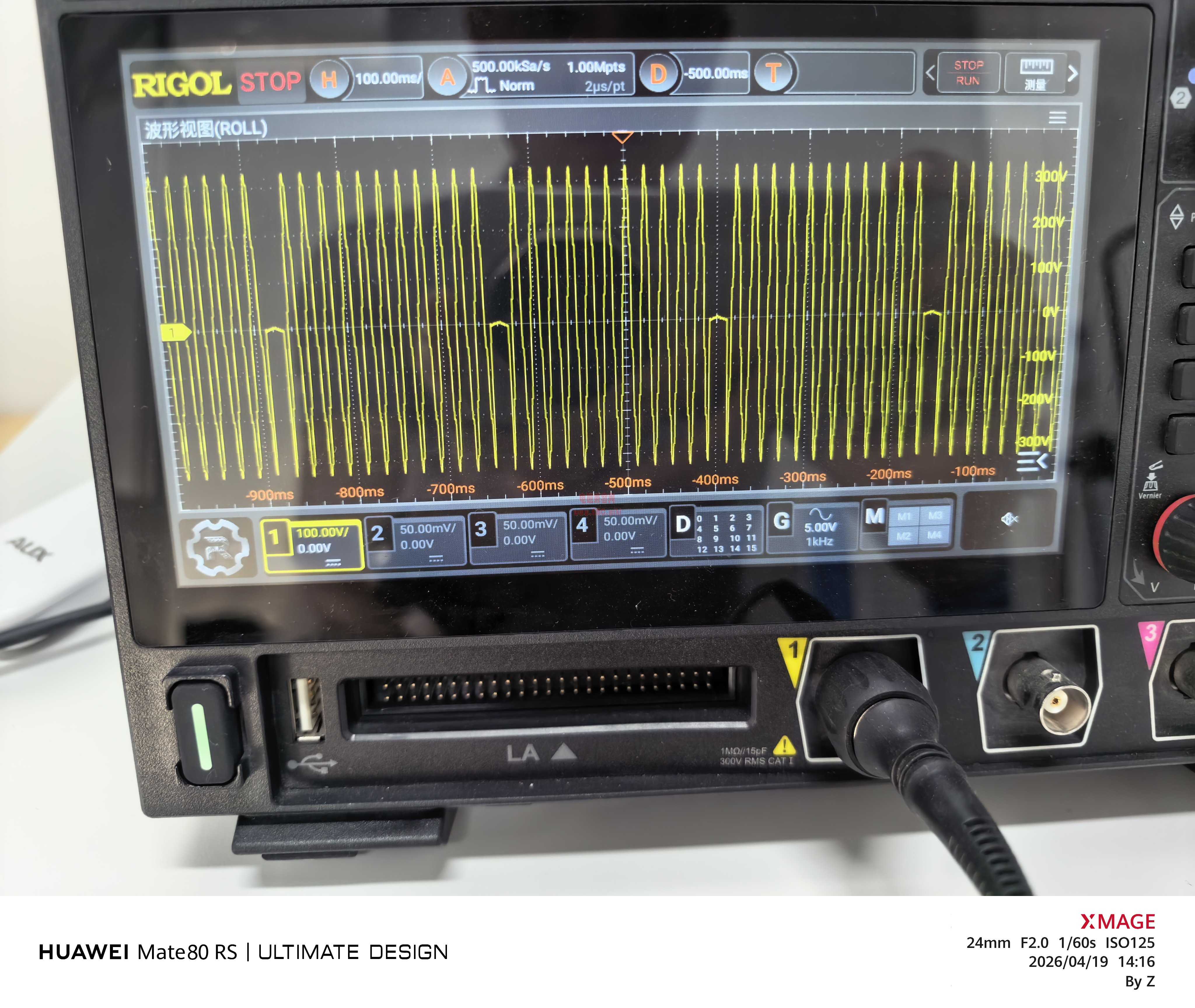

中断1个周期测量
GB/T 17626.11—2023 电压跌落与中断测试 标准下载
下载链接 ： https://www.emc.wiki/thread-19423-1-1.html
|
