IEC 61000-4-8 & GB\T 17626.8 工频磁场系数

2024-7-28 18:53| 发布者: 曾工| 查看: 364| 评论: 1|原作者: 曾工|来自: 电磁兼容网

摘要: PFMF工频磁场测试标准限值 IEC 61000-4-8 GB\T 17626.8标准里面的限值1A、3A、10A……是不是说就是在线圈里面分别通电AC交流电1A、3A、10A……就好了呢? 标准给出的是磁场强度A/m,磁场强度用 A/m 表示,1 A/m ...
PFMF(Power Frequency Magnetic Field,工频磁场)是指在电力系统和设备中普遍存在的50 Hz或60 Hz频率的磁场。工频磁场在电磁兼容性(EMC)测试中是一个重要的因素,因为它可能对电子设备的正常工作产生干扰。IEC 61000-4-8和GB/T 17626.8标准规定了测试设备在工频磁场中的抗扰度。

PFMF工频磁场测试标准限值


IEC 61000-4-8 & GB\T 17626.8标准里面的限值1A、3A、10A……是不是说就是在线圈里面分别通电AC交流电1A、3A、10A……就好了呢?
标准给出的是磁场强度A/m,磁场强度用 A/m 表示,1 A/m 相当于自由空间的磁感应强度为 1.26 μT。实际上取决于实际使用的线圈的物理尺寸和配置,例如,你是一匝线圈,还是多少匝,这个磁场强度肯定不一样,你多大尺寸的线圈也会不一样。所以,这里面就需要计算出来一个工频磁场感应线圈系数(感应线圈因数)。

IEC 61000-4-8 & GB\T 17626.8工频磁场感应线圈系数(感应线圈因数),场强/注入电流的比值(H/I),校准的时候,可以直接计量出来这个值。

IEC 61000-4-8 和 GB/T 17626.8 是关于工频磁场抗扰度测试的标准。这些标准规定了在电磁兼容性(EMC)测试中,设备在工频磁场(如50 Hz或60 Hz)环境下的抗扰度要求和测试方法。

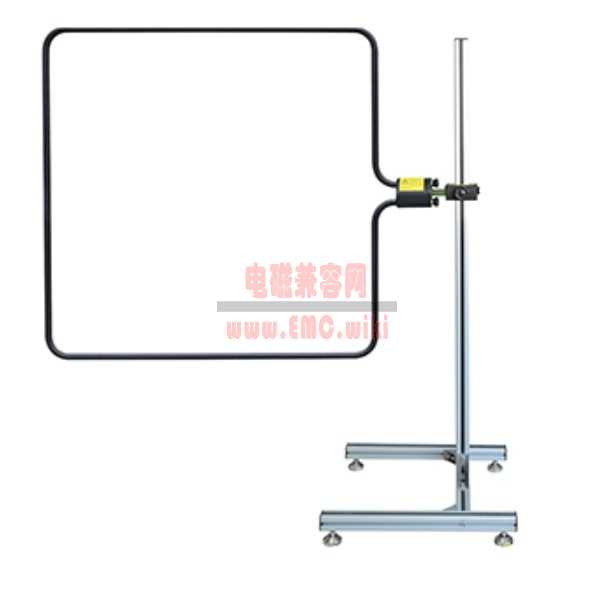

在进行工频磁场抗扰度测试时,通常使用一个感应线圈(例如亥姆霍兹线圈)来产生所需的磁场。磁场强度(H)和注入电流(I)之间的比值(H/I)是测试中的一个关键参数,用于确定线圈在给定电流下产生的磁场强度。

H/I 比值计算
H/I 比值是感应线圈产生的磁场强度与通过线圈的电流之间的关系。其单位通常为 A/m/A,即每安培电流产生的磁场强度(安培/米)。


具体计算方法
对于一个简单的亥姆霍兹线圈,可以通过以下公式计算 H/I 比值:
H=N⋅I/2⋅r
其中:
  • H是磁场强度,单位为 A/m
  • N是线圈的匝数
  • I是通过线圈的电流,单位为 A
  • r是线圈的半径,单位为 m

IEC 61000-4-8 和 GB/T 17626.8 标准中的 H/I 比值

根据 IEC 61000-4-8 和 GB/T 17626.8 标准,典型的工频磁场强度(H)和注入电流(I)比值(H/I)通常被定义为:
  • 对于一套标准的亥姆霍兹线圈系统,H/I 比值通常约为 1 A/m/A,即 1 安培电流产生 1 安培/米的磁场强度。

具体的 H/I 比值取决于实际使用的线圈的物理尺寸和配置。制造商通常会提供线圈的 H/I 比值,或者可以通过实际测试来确定。

标准测试设置
  • 测试环境:设备应置于符合标准要求的无干扰测试环境中。
  • 线圈配置:使用符合标准规格的亥姆霍兹线圈或其他感应线圈。
  • 电流注入:通过线圈注入标准规定的电流,以产生所需的磁场强度。
  • 测量:测量设备在不同磁场强度下的性能和抗扰度。

参考标准
  • IEC 61000-4-8: Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test.
  • GB/T 17626.8: Electromagnetic compatibility - Testing and measurement techniques - Power frequency magnetic field immunity test (Chinese standard equivalent to IEC 61000-4-8).

通过严格遵循这些标准和测试方法,可以确保设备在工频磁场环境中的抗扰度性能,从而提高设备的可靠性和抗干扰能力。

路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2024-7-28 18:36
工频磁场感应线圈系数(感应线圈因数)会因具体的测试标准、设备以及试验条件等因素而有所不同。

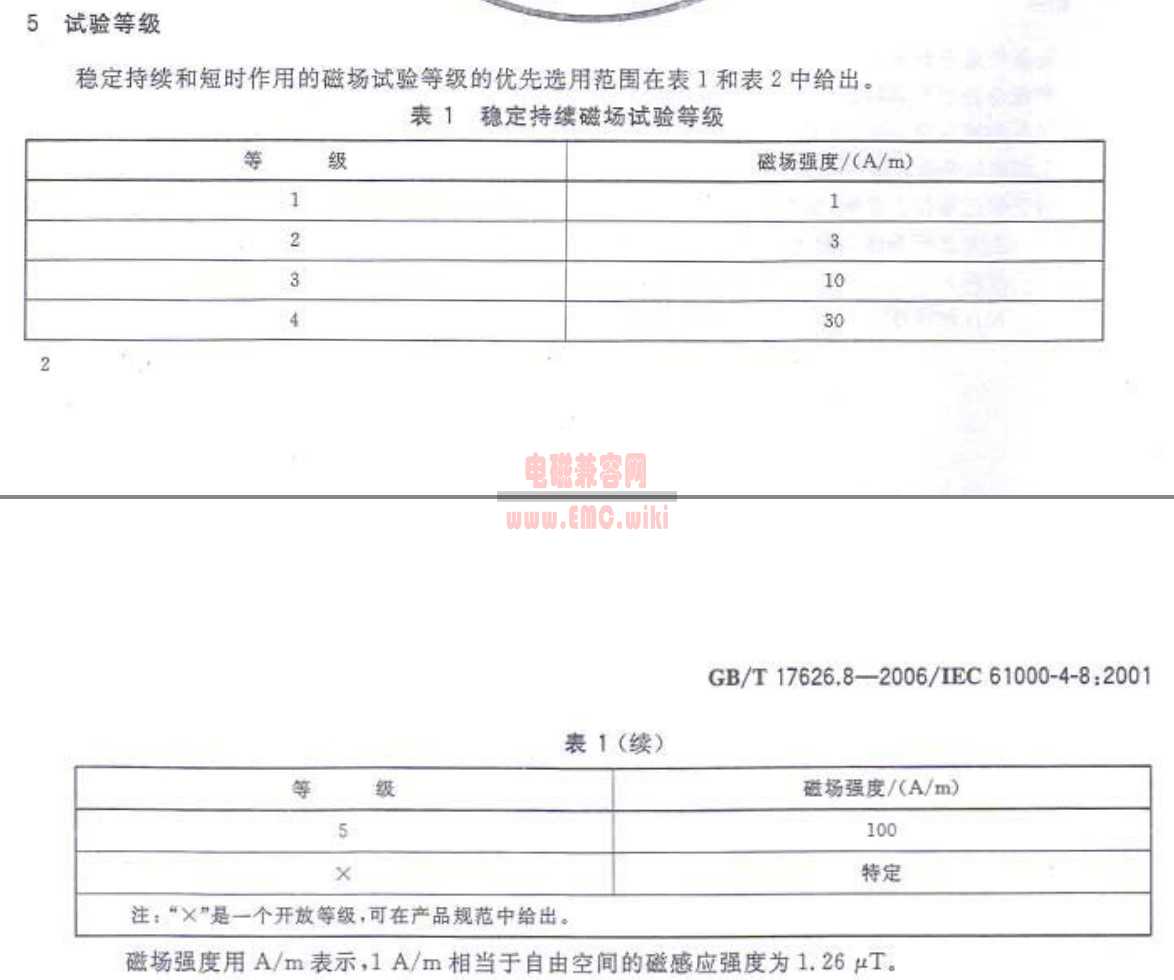

在 IEC 61000-4-8 和 GB/T 17626.8 标准中,规定了不同的工频磁场试验等级。例如,稳定持续的磁场试验等级从低到高,磁场强度可为 1A/m、3A/m、10A/m、30A/m、100A/m 以及特定的“开放等级”;1s 至 3s 的短时试验等级则分为 300A/m 和 1000A/m 两种。

然而,感应线圈系数并不是一个固定的值,它实际上是通过对感应线圈进行校准和测量得到的。在实际应用中,需要使用专业的测试设备和按照标准规定的方法来确定具体的感应线圈系数。

这些标准主要用于评估安装在工频磁场中的家用、商业和工业用电气和电子设备的抗扰度性能。进行测试时,需依据设备的使用环境和相关要求选择合适的试验等级,并确保测试设备和感应线圈的准确性和可靠性,以获得准确的测试结果。
