CE传导发射测试,数据差异

2024-7-28 19:43| 发布者: 曾工| 查看: 420| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 设备的网口做CE测试的时候,如果适配器直接使用220v插排供电就能通过,通过LISN供电,200k左右超标,两者测试结果相差10多个dB,这有可能是什么原因导致呀? 在进行CE测试时,设备通过220V插排供电和通过LISN(Line ...

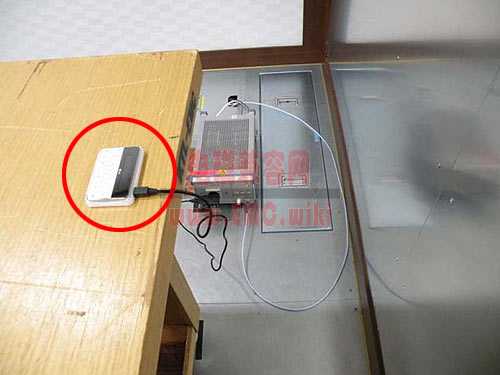

设备的网口做CE测试的时候,如果适配器直接使用220v插排供电就能通过,通过LISN供电,200k左右超标,两者测试结果相差10多个dB,这有可能是什么原因导致呀?

在进行CE测试时,设备通过220V插排供电和通过LISN(Line Impedance Stabilization Network)供电的测试结果出现明显差异,这通常与电源线传导干扰和测试环境的变化有关。以下是一些可能导致这种情况的原因:

1. LISN的作用LISN用于测量设备在电源线上的传导干扰,提供标准的阻抗并隔离设备与电源的干扰。LISN会引入标准化的阻抗特性,使得测量的干扰信号更准确和一致。

2. LISN引入的阻抗特性LISN提供50Ω的标准阻抗,这与实际电源网络的阻抗不同。LISN会使某些频率的干扰信号在测量中更加显著,而插排供电时电源网络的复杂阻抗特性可能会部分抑制这些干扰。

3. 共模和差模干扰LISN能够有效分离和测量共模(common mode)和差模(differential mode)干扰。在实际插排供电中,电源线上的共模和差模干扰可能被部分抑制或混淆,导致测量结果偏低。

4. 接地系统的差异插排供电和通过LISN供电时的接地系统可能存在差异。LISN通常提供良好的接地,而插排供电的接地质量可能不如LISN稳定和可靠。接地质量的差异会影响设备的电磁干扰特性,导致测量结果不同。

5. 环境噪声在插排供电的情况下,周围环境的电磁噪声和其他设备的干扰可能会影响测量结果。而LISN能有效隔离和减少外部噪声的干扰,使得测量结果更准确。

6. 电源滤波器的影响设备内的电源滤波器在不同的电源条件下可能表现不同。通过插排供电时,电源滤波器可能表现得更好,而LISN的标准化阻抗可能使某些滤波效果降低,从而使得干扰信号更显著。

可能的解决方案和建议
  • 检查电源滤波器:确保设备的电源滤波器设计合理,并能在LISN测试条件下有效工作。
  • 优化接地:确保设备和LISN的接地良好,减少接地差异带来的干扰。
  • 重复测试:在不同的测试环境和条件下多次重复测试,确认干扰源和模式。
  • 分析频谱:使用频谱分析仪仔细检查200kHz附近的频谱,找出具体的干扰源和频率。

通过这些方法,可以更好地理解和控制设备的电磁干扰特性,确保其符合CE传导发射标准要求。
