电压跌落与中断 如果测试周期为1ms,2ms,如何设置?

2026-4-19 16:30| 发布者: 曾工| 查看: 13| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 1. 计算原理在一个频率为 50Hz 的交流电系统中(如中国及大部分地区的标准):1个完整周期的时间 = 1 / 50 Hz= 0.02秒= 20ms1个完整周期的相位角度 = 360° 2. 单位毫秒(ms)对应的度数我们可以通过比例关系来计算 ...
1. 计算原理
在一个频率为 50Hz 的交流电系统中(如中国及大部分地区的标准):
  • 1个完整周期的时间 = 1 / 50 Hz= 0.02秒= 20ms
  • 1个完整周期的相位角度 = 360°

2. 单位毫秒(ms)对应的度数
我们可以通过比例关系来计算:

计算得出:
1ms = 360 °/ 20 = 18°

那么对于任何毫秒数 T,计算公式可以简化为: 角度 = T *18°
所以:
2ms = 2*18° = 36°
5ms(1/4周期):5 * 18° = 90°
10ms(半个周期):10 *18° =180°

3. 在电压跌落与中断测试(IEC 61000-4-11)中的意义
在进行电压跌落测试时,设备通常需要从特定的相位角(如 0°, 45°, 90° 等)开始跌落。
  • 如果设置跌落持续时间为 1ms,意味着正弦波在跌落发生后,波形仅行进了 18° 随即恢复。
  • 对于半个周期(10ms)的测试,对应的则是 180°。
在 GB/T 17626.11 (IEC 61000-4-11) 电压跌落与中断测试中,设置这种极短时间(如 1ms 或 2ms)的跌落,其核心技术目的不仅在于验证系统的连续运行能力,更在于以下深层评估:

1. 储能与维持能力的基准测试
评估设备电源输入端 滤波电容(Bulk Capacitor) 的能量支撑能力。短时间的电压缺失会直接考验电容在失去输入补给时,能否维持后端 DC/DC 转换器所需的最小输入电压,确保系统不触发复位或关机。

2. 过零检测电路的动态响应
验证 过零检测(Zero-Crossing Detection) 电路的鲁棒性。极短时间的跌落或相位畸变可能导致电路产生错误的过零脉冲,进而引发受控硅(SCR)误触发、步进电机丢步或软件逻辑时序紊乱。

3. 峰值冲击电流(Inrush Current)评估
特别是在 90° 或 270°(即正弦波电压峰值处)进行跌落后的恢复测试。
  • 物理机制:当电压在峰值处关断并随后立即恢复时,整流桥后的滤波电容可能已经放电。在电压峰值瞬间重新“合闸”,会产生极大的 dv/dt,导致巨大的冲击电流。
  • 测试意义:这种测试能够极端地考验整流桥、保险丝以及热敏电阻(NTC)等输入保护器件的耐受极限,防止设备在现实电网波动中出现硬件损坏或空开跳闸。
在遵循 GB/T 17626.11 (IEC 61000-4-11) 标准进行测试时,设置 1ms 至 2ms 的瞬态跌落具有重要的工程意义。该测试重点考察电源输入端滤波电容的储能维持特性,以及过零检测电路对波形畸变的辨识能力。特别是针对 90° 或 270° 峰值相位进行的跌落与中断的恢复测试,能够真实模拟最严苛的浪涌冲击电流(Inrush Current)场景,从而有效评估整流器件及过流保护电路的可靠性裕量。

补充说明:
如果测试环境是 60Hz(如美国标准),则周期为 16.67ms,此时 1ms对应的角度约为 21.6°。但在国内常见的医疗设备或工业设备 EMC 测试中,通常以 50Hz 计算。

实际操作设置与测试步骤演示:

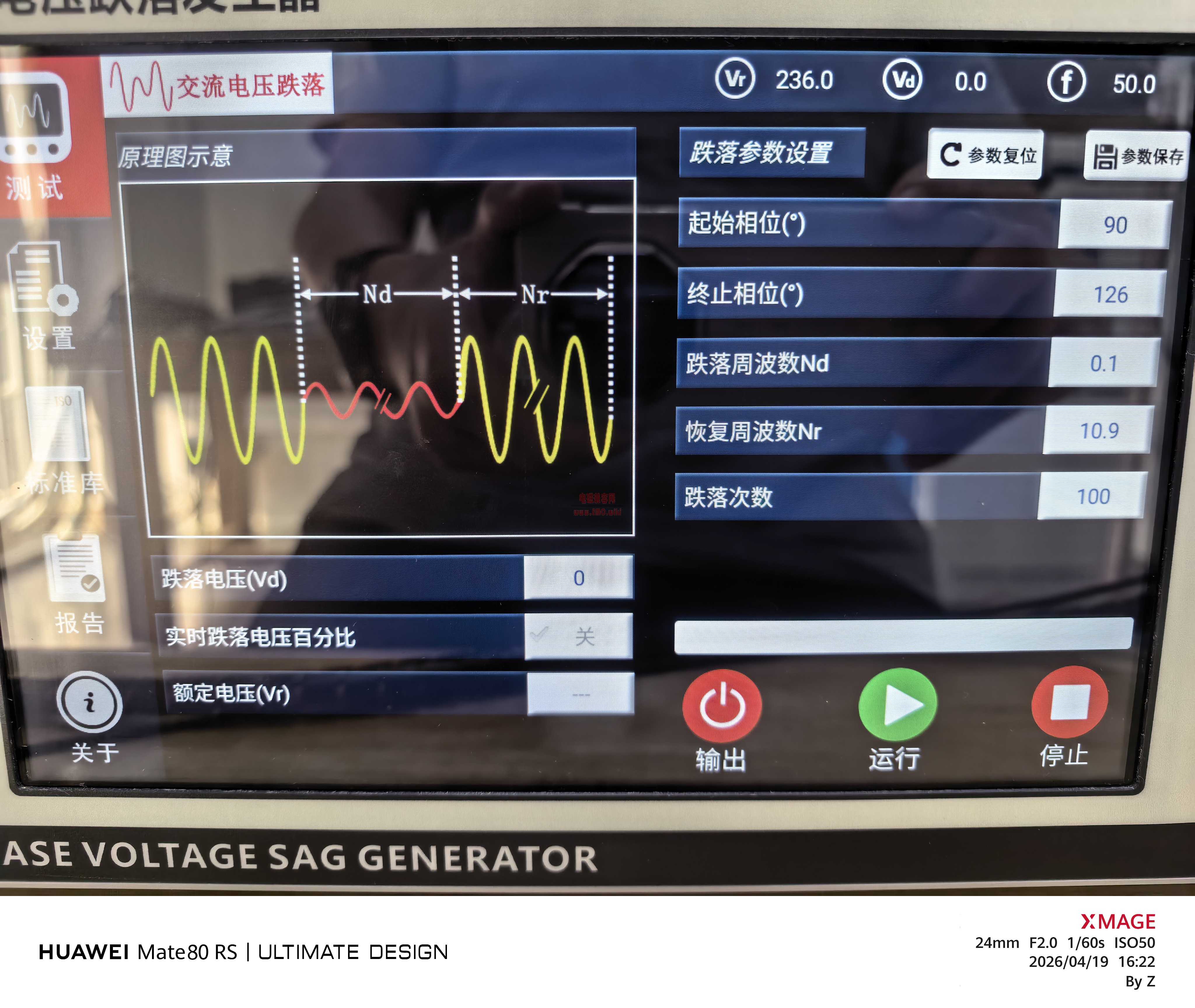

以中断2ms、从正玄波的最高峰90°开始中断到0V,设置如下

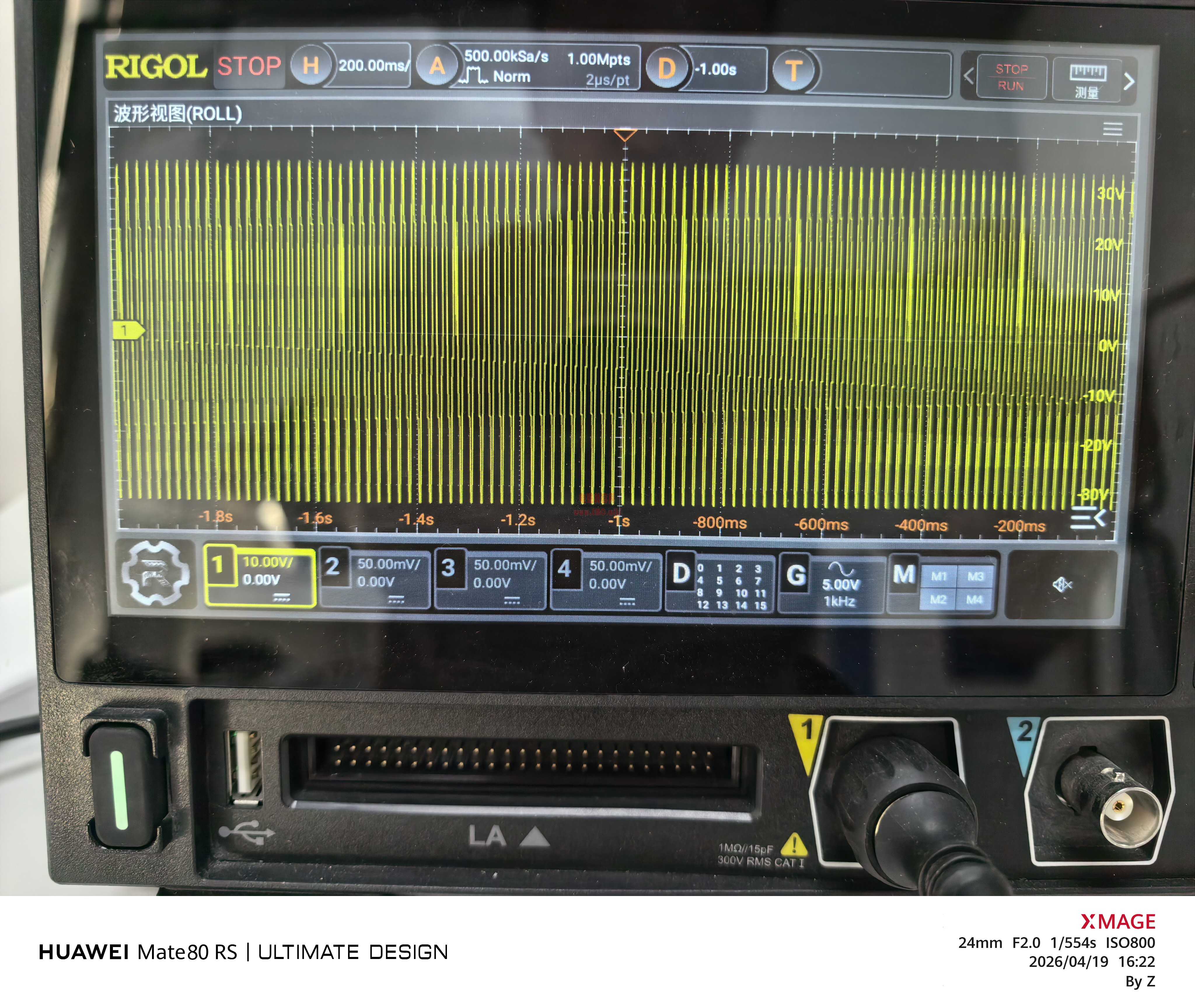

以中断2ms、从正玄波的最高峰90°开始中断到0V 波形包络

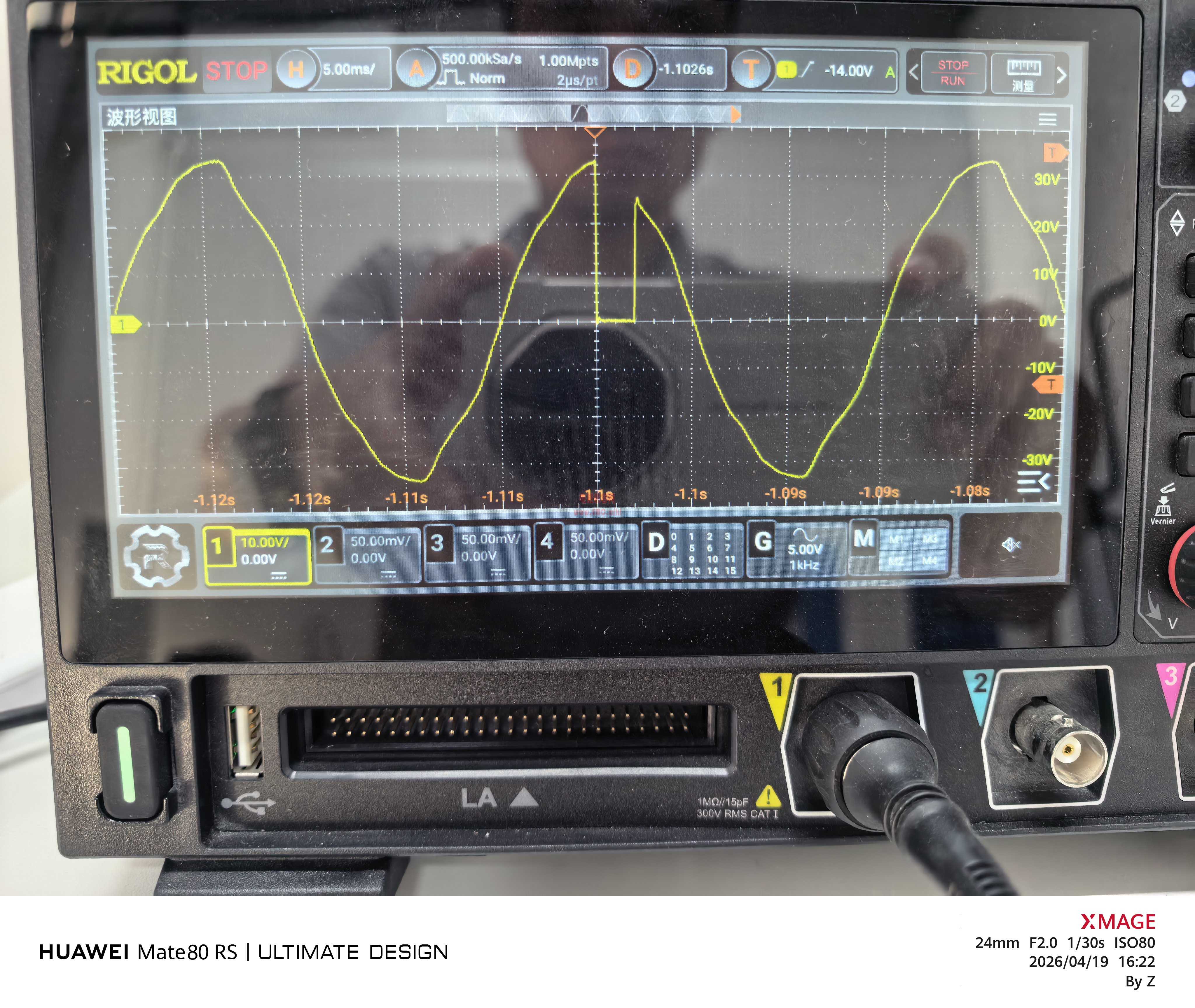

以中断2ms、从正玄波的最高峰90°开始中断到0V 波形

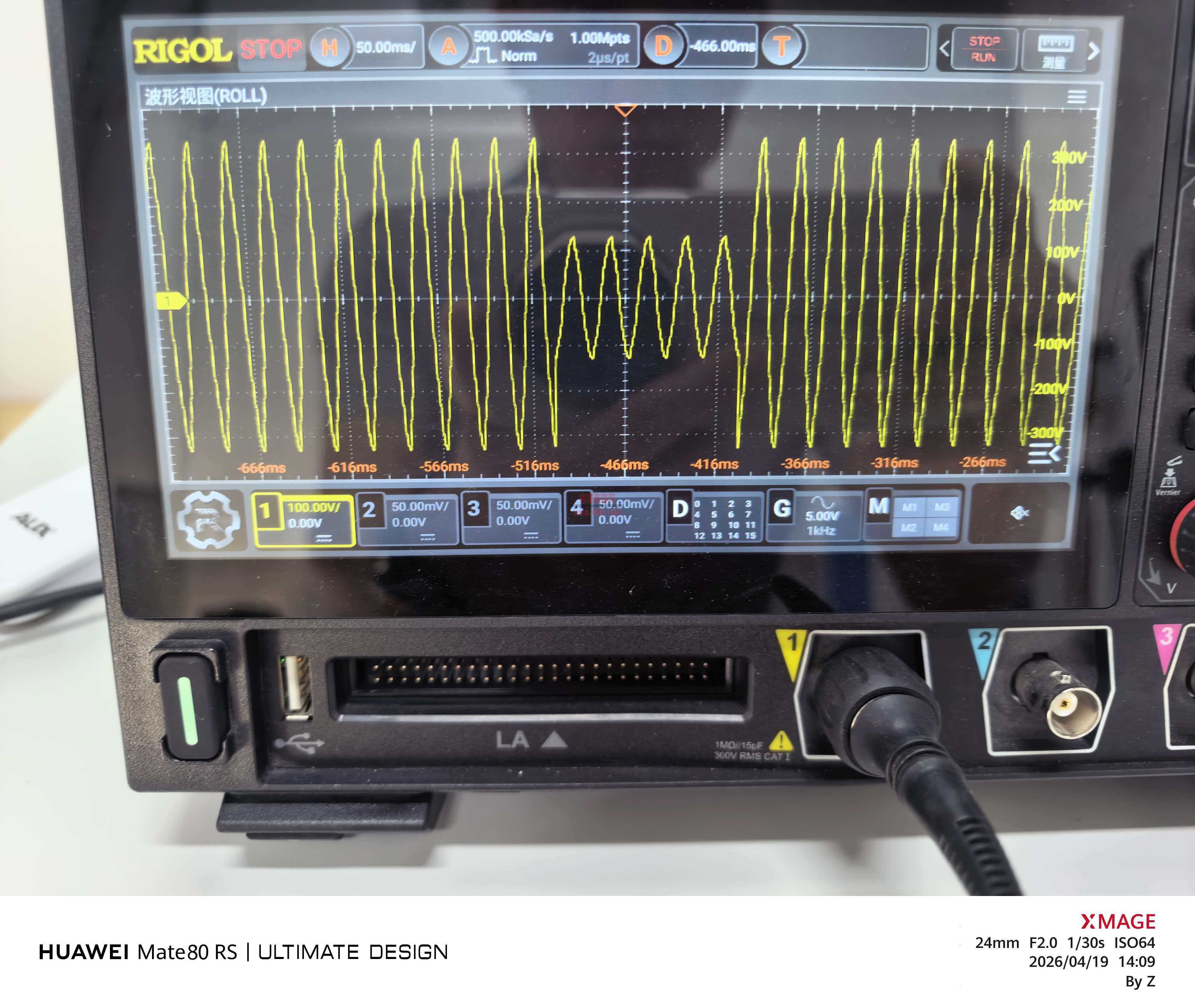

以中断2ms、从正玄波的最高峰90°开始中断到0V 波形 实际游标卡尺测量
