EMC整改费用高低评估的维度与要素

2025-9-11 15:34| 发布者: 曾工| 查看: 20| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: EMC 整改是一个结合电子、结构、软件的综合系统工程,不仅需要扎实的理论基础,更需要丰富的实战经验。它是一项辛苦而细致的工作,需要在实验室中进行大量测试和验证,不断反复整改、确认。在整改过程中,还必须兼顾 ...
EMC 整改是一个结合电子、结构、软件的综合系统工程,不仅需要扎实的理论基础,更需要丰富的实战经验。它是一项辛苦而细致的工作,需要在实验室中进行大量测试和验证,不断反复整改、确认。在整改过程中,还必须兼顾产品性能、可量产性、稳定性、电气参数合理性以及成本控制等多方面因素。也正因如此,EMC 整改的费用差异往往较大。本文将从多个维度解析费用高低背后的原因。

一、EMC整改费用高的原因
标准要求严苛
  • 医疗、车规、军标类标准比消费类标准严格得多。
  • 医疗设备(如心电、脑电、超声类)对抗扰度尤其敏感。
  • 军工产品直接看 PK 值,不读 QP,超标即判定不合格,整改难度更高。
电路复杂度高
  • 高压、大电流与微弱信号并存(如生物电),既要抑制干扰,又要保证信号完整性。
  • 多层 PCB、高速 HDMI、千兆网卡、FPGA、DDR 等高速器件,干扰源复杂,调试难度大。
  • 有数字电路、模拟电路、高速电路、有FPGA、MCU、DDR、各种传感器……
结构紧凑、拆装困难
  • 内窥镜机器人、无人机、机载设备等采用叠层 PCBA,整改过程中需频繁拆装,耗费大量时间与人力。
工作模式多样
  • 有些产品包含十种以上工作模式,不同模式下 EMI 表现不同,整改必须逐一验证,测试量倍增。
接口和线缆众多
  • 扩展坞、工业设备等产品接口多、线缆长,每根线缆都有可能成为辐射天线。不同摆放方式下测试结果差异显著,整改验证更复杂。
客户定制化需求高
  • 有些客户不仅要求合格,还要求额外余量(如 3dB、6dB),以确保量产稳定。余量越大,整改难度与投入成倍增加。
团队与实验室能力强
  • 专业实验室团队不仅能解决当下问题,还能保障认证通过、量产一致性及后续设计支持。服务费用虽高,但交付更有保障。
二、EMC整改费用低的原因
适用标准宽松
  • 消费类或非认证产品,标准要求低,整改难度小。
电路与结构简单
  • 单层 PCB、低速器件、接口少,干扰源有限,整改时间短。
工作模式与接口少
  • 模式单一、线缆少,验证场景简单,测试与调试都更快。
整改目标仅为“过关”
  • 只追求测试时勉强合格,不考虑余量和量产一致性,整改工作量显著减少。
服务内容有限
  • 低价整改通常只提供临时措施,不包括量产导入、设计优化与长期支持。
三、EMC整改费用差异的核心逻辑
  • 高费用 ≠ 单纯贵
    → 代表工作全面,能保障认证通过与量产一致性,降低后续风险,长期来看更节省成本。
  • 低费用 ≠ 真正省钱
    → 可能仅解决眼前问题,后续在认证或量产阶段出问题,导致返工和延误,反而增加更多隐性成本。
类比来看:
  • 某米、某PO、某VO 硬件配置相似,价格差异却明显,背后是品牌与技术积累的差别。
  • 某果与某为,在操作系统和生态体系完全不同,用户体验也截然不同。
    同理,EMC 整改的价值,不止于“能不能过”,而在于“能不能稳定、能不能量产、能不能长期可靠”。
四、EMC整改费用评估维度对比表
评估维度具体情况举例对整改的影响对工作量/费用的影响
适用标准A 级、B 级、医疗、车规、军标标准越严格,余量要求越高难度↑,费用↑
电路复杂程度高压大电流、微弱信号;高速 HDMI、FPGA、DDR、多层 PCB干扰源多,调试难度大工程师投入↑,测试次数↑
样品结构紧凑度内窥镜机器人、无人机叠层 PCBA、舞台灯拆装困难,整改需反复装拆时间成本↑,人工成本↑
工作模式数量多模式(>10 种)、医疗诊断设备每种模式需独立验证测试时长↑,方案复杂↑
IO 接口数量扩展坞十几个接口,长线缆线缆为潜在天线,摆放差异大调试复杂↑,验证次数↑
客户定制需求要求 3dB、6dB 甚至更大余量余量越大,难度倍增精力↑,周期延长,费用↑
团队与实验室能力正规实验室团队 vs 游击型个人是否能保障认证、量产一致性正规团队费用↑,但风险↓

五、总结
EMC 整改费用的高低,本质上取决于 整改工作量、技术难度、客户要求与服务团队能力 的综合结果。
  • 费用高:往往意味着整改覆盖全面,能够兼顾认证通过、量产一致性和长期稳定性,风险低,反而更省钱。
  • 费用低:往往只解决部分问题,风险高,可能在认证或量产阶段带来更大隐性成本。
因此,选择 EMC 整改服务时,不能只看价格数字,而应关注其能否提供 完整价值与可交付性

扩展阅读:
样品大小与EMC合格性的关系

样品EMC不合格,与样品的大小有关吗?或者说样品很小,是不是更容易合格呢?

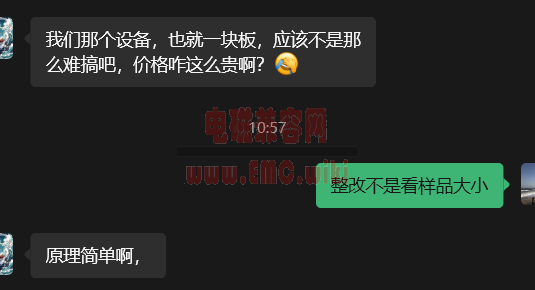

很多客户常常有一个直观的疑问:“我的样品很小,是不是就更容易通过 EMC 测试呢?”
结论是:并不是这样的。 样品大小并不是决定 EMC 是否合格、是否容易整改的决定性因素。

一、悖论
  • 小样品 ≠ 干扰小
  • 小样品 ≠ 容易整改
  • 小样品 ≠ 成本低
在 EMC 领域,真正起决定作用的,是 电路的瞬态特性、信号频率、布线与结构、电流环路以及接地策略,而不是产品的外形尺寸。

二、多维度分析

dv/dt 与 di/dt 的影响
  • 高速开关器件(如 MOSFET、IGBT、GaN、SiC),在极短时间内电压/电流陡峭变化(dv/dt、di/dt 极大),会产生大量高频谐波,导致强烈的电磁干扰。
  • 即使电路很小,但只要 dv/dt、di/dt 足够大,仍然可能辐射超标。
电路拓扑结构
  • 全桥、LLC、Boost、Buck-Boost 等电源拓扑的噪声特性差异显著。
  • 有的拓扑天然共模干扰大,需要额外滤波,即使体积小也难合格。
工作频率与谐波扩展
  • 高频电路(如开关电源、射频电路)会产生高次谐波,频率越高,越容易耦合、辐射。
  • 高频设计的小模块(例如 DC-DC 模块)往往比低频大设备更容易出现 EMI 超标。
接地与布线设计
  • 小产品因为空间受限,布线往往更紧凑,接地面积不足,电源环路面积难以缩小,反而容易导致干扰耦合。
  • 尤其是射频模块、医疗小型探头类产品,空间不足导致滤波与隔离手段有限,整改难度反而更大。
负载与接口因素
  • 即使样品体积小,如果挂接了长线缆(USB、HDMI、网线、电源线),这些线缆都会变成“天线”,带来新的辐射路径。
  • 实际测试中,很多小产品的辐射问题并不是来自本体,而是来自外接线缆。
系统综合因素
  • EMC 不是单点问题,而是系统性问题。
  • 小体积样品依然可能存在:电源模块干扰、时钟源耦合、结构屏蔽不足、外壳接地差等问题。
三、总结
样品大小并不能决定 EMC 的好坏,也不是整改容易与否的标准。决定性因素在于电路特性(dv/dt、di/dt)、拓扑结构、工作频率、布线接地、外部接口、整体设计水平

所以,一个小产品,可能比一个体积更大的设备整改起来更困难;而一个大设备,只要设计合理、环路控制好,反而更容易通过 EMC。

客户常见误区与解答误区一:


样品小,更容易通过EMC?
解答:错。样品大小并不是决定因素。真正影响 EMC 的是 dv/dt、di/dt、电路拓扑、工作频率、布线接地与外部接口
  • 小样品如果是高速开关电路,dv/dt、di/dt 极大,干扰反而比大设备更难抑制。
  • 小产品往往空间紧凑,接地面积不足,滤波器件放不下,整改难度甚至更大。
  • 外接线缆(USB、HDMI、网线、电源线)都可能成为辐射天线,导致小产品同样严重超标。
误区二:加磁环就能解决EMC问题?
解答:错。磁环只是常见抑制手段之一,但并非万能。
  • 如果噪声源头没解决,只靠磁环可能治标不治本。
  • 有些高频干扰,磁环作用有限,必须结合滤波、布线优化、接地改进等综合措施。
误区三:只要在实验室里合格,就能量产稳定?
解答:错。实验室通过 ≠ 量产稳定。
  • 如果整改方案缺乏余量,在量产过程中因为元器件公差、批次差异,可能出现大批次不合格。
  • 真正可靠的整改方案,必须考虑生产一致性、余量设计和批量验证。
误区四:费用越低越划算?
解答:错。费用低往往意味着整改范围有限,只解决当下问题,不保证量产和认证的最终通过。
  • 低费用方案可能导致后续返工、延期,最终增加更多隐性成本。
  • 费用较高的整改,往往包含系统分析、量产导入、后续支持,从整体来看反而更节省成本。

📌 总结
EMC 整改不是简单的“体积大小”或“加个磁环”的问题,而是一个 系统工程
真正决定整改难度与费用的,是 电路特性、设计合理性、接口与环境、客户目标要求
选择整改服务时,不能只看价格或体积,而要看是否能保证 认证通过 + 量产稳定 + 长期可靠
