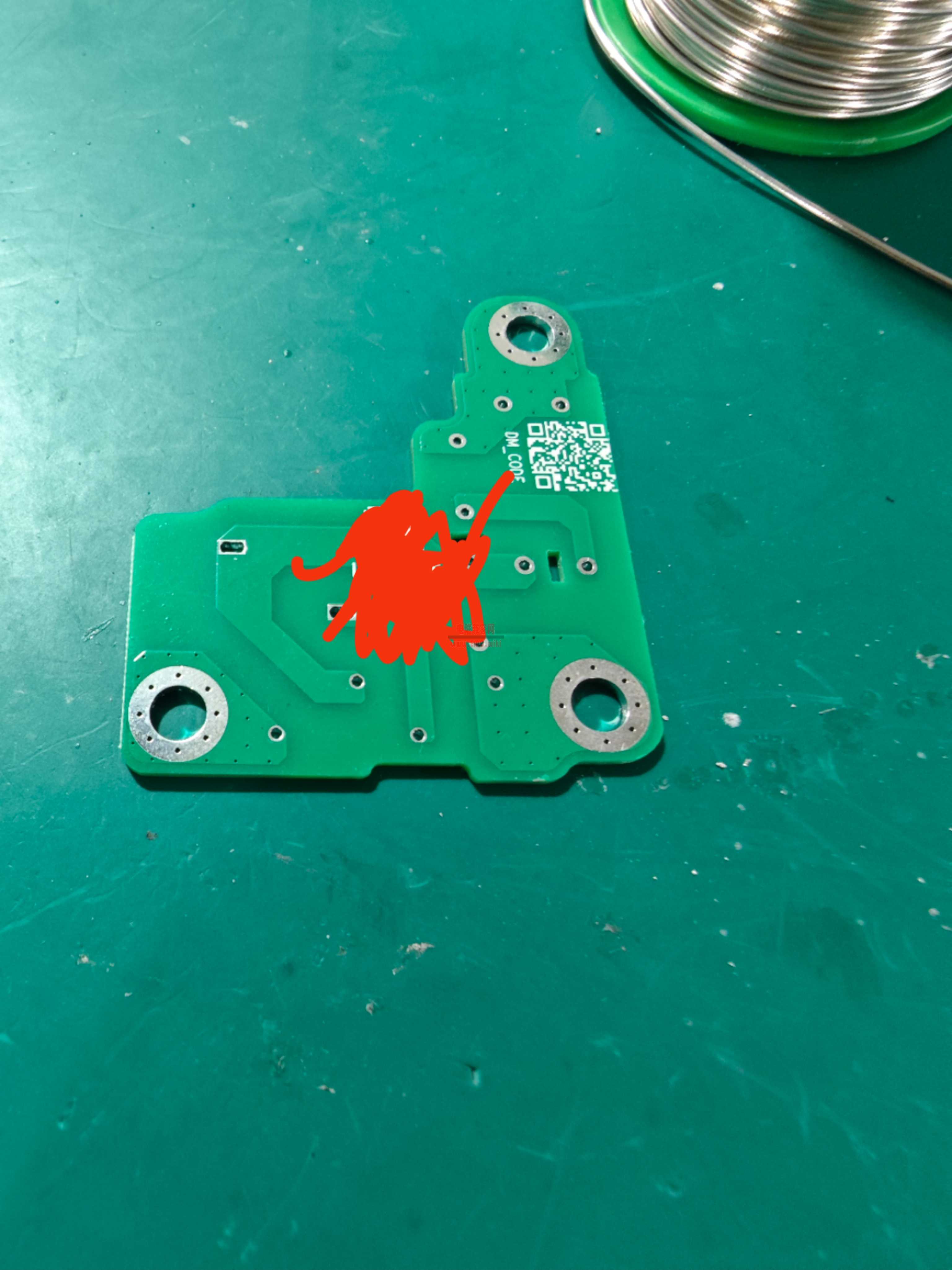

| 请教个问题，就是汽车电驱动的高压滤波器用的是滤波板，但是我手动加电容可以，把电容手动装到滤波板上之后，滤波效果就没原来的好，这是为什么？
这其实是一个很典型的滤波效果“落地应用不佳”的问题。 这说明： 💡 你的电容本身是有效的（跳线方案能通过EMC）；⚠️ 但你做的滤波PCB板破坏了原有的电气性能，导致效果变差。 🔍 为什么换成PCB板后反而不合格？根本原因分析： ✅ 1. 你自己做的滤波板引入了过多寄生电感 这是最常见也最关键的问题！ 即使你用了同样的电容，只要：
那么就会引入明显的寄生电感（L），而这会严重削弱滤波电容在高频段（EMI频段）的作用，甚至让它完全失效。 ✅ 2. 地线、电源线没有做到低阻抗封闭回路 跳线方案可以直接把电容焊到主板关键路径上，GND和电源点都很靠近，形成最小面积回路。 而你做的滤波板如果：
那就会导致电容“滤波的位置错了”，回路电感大，噪声无法有效旁路掉。 ✅ 3. 结构上的“天线效应” 你做的滤波板如果是通过导线或排针连接主板，那么这段连线：
✅ 4. 电容布局失当、阻抗不连续 电容在滤波板上可能：
🔧 1. 优化滤波PCB走线结构：
你可以用示波器和EMC探头量一下跳线方式下的高频纹波和噪声分布，再和滤波板方式对比，定位“失效点”。 🧠 小总结
|
基于EMC多级滤波板设计失效分析
LC电路理论上对共模/差模干扰都有较好抑制，但前提是电感电容选型和布局合理。
用于EMI高频段滤波（几十MHz以上），磁珠很敏感于布局与接地。
多级结构要严格控制每级之间的阻抗匹配和地电位干净，否则会造成“反向耦合”。
明确强调“滤波器必须靠近噪声源”，并注意“输入输出路径耦合”、“地回路面积”问题。
| 要点 | 对滤波效果的影响 |
| 🔹滤波电容靠近电源入口/干扰源布置 | 保证旁路路径短，减少噪声传输 |
| 🔹地平面必须完整，电容接地必须低阻抗 | 否则高频干扰无法旁路掉 |
| 🔹走线宽短粗（减少L） | 降低寄生电感，确保滤波电容有效 |
| 🔹输入输出路径物理隔离，避免耦合 | 防止滤波器前后信号串扰 |
| 🔹合理放置磁珠、抑制谐振 | 否则形成串扰或共振天线 |
| 问题方向 | 典型现象 | 建议 |
| PCB寄生电感大 | 滤波器高频失效 | 电容焊盘靠近输入端、电源端，走线短粗 |
| GND连接不好 | EMC测试失败、高频噪声没压下去 | 滤波器专属大面积地面，电容接地低阻抗 |
| 输入输出耦合 | 高频绕过滤波器直接走耦合路径 | 加隔离区、地带切断耦合 |
| 多级结构不合理 | 共振峰、反向耦合 | 各级滤波之间布地隔离、磁珠衰减 |
