哪位大佬可以帮忙解释为啥垂直极性和水平极性的辐射差异会这么大？工业变频器产品 之前做汽车电子两者差异都不是很大。
例如，辐射测试数据如下：

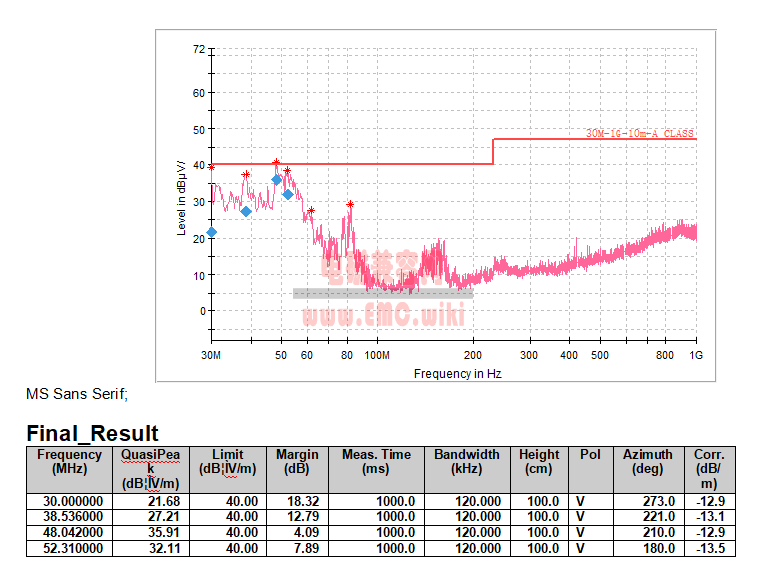

垂直极化
水平极化
✅ 电磁波是矢量场，极化方向由结构决定电磁波的 电场方向 = 极化方向。 - 辐射极化方向 = 辐射源内部电流方向 + 布局结构方向的结果。
✅ 长电缆——形成强“垂直极化”辐射源
1. 工业变频器场景：👉 结果：在垂直极化下测量，场强显著增加；而水平极化则测不到多少辐射。
2. 汽车电子零部件场景：👉 结果：水平、垂直极化差异较小，甚至差不多。
✅ 极化差异大的本质原因：结构方向 + 电流方向 ≈ 电场方向| 项目 | 工业变频器 | 汽车电子 | | 电缆走线 | 输出长电缆，向下或竖直方向布线 | 多为短距离、横向线束 | | 谐波成分 | 高频PWM谐波丰富 | 高频器件少，共模路径短 | | 屏蔽措施 | 常常不连续或接地不好 | 结构紧凑、屏蔽线普遍 | | 结构尺寸 | 开放式结构大，容易形成天线效应 | 小封装、布线规范，方向性辐射弱 | | 辐射电场方向 | 垂直方向主导 | 水平/混合方向 | | 极化差异 | 明显（水平低，垂直高） | 不明显 |
✅ 测试建议 & 应用思路：现场测试时：如果在垂直极化下场强高很多，应重点关注电缆走向和接地完整性。 整改时：可针对线缆加入共模电感或优化屏蔽方向，调整布局方向减少特定极化辐射。 测试报告分析：极化差异大可作为分析共模路径、结构耦合方向的重要线索。
✅ 总结：在EMC辐射测试中，电磁波的极化方向取决于辐射源的电流方向和结构布局。
工业变频器产品中，由于输出电缆多为垂直走线，形成的共模电流也沿此方向流动，因此在垂直极化方向形成强辐射，导致测试结果中极化差异显著。
相比之下，汽车电子产品结构紧凑、水平布线居多，辐射方向均匀，极化方向响应差异较小。
|
