EMC测试：近场与远场的差异与互补应用

2025-9-12 15:00| 发布者: 曾工| 查看: 1142| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 在EMC测试中，常听到“近场测试”和“远场测试”。它们的结果往往不一样，这让很多工程师困惑：为什么实验室远场超标，但近场探头扫的时候数值又不同？其实，这两者测试目的完全不同，但在整改过程中，却是互补而非 ...

在emc测试中，常听到“近场测试”和“远场测试”。它们的结果往往不一样，这让很多工程师困惑：为什么实验室远场超标，但近场探头扫的时候数值又不同？ 其实，这两者测试目的完全不同，但在整改过程中，却是互补而非对立的。

近场与远场的基本概念

近场和远场的划分，并不是凭感觉，而是与波长有关。

波长计算公式
λ = v / f 【λ = c / f】

这个公式表明，波长等于波速除以频率。对于电磁波（如光、无线电波）在真空中，波速 v 等于光速 c（约 3×10⁸ m/s），因此公式变为：λ = c / f

近场区与远场区的分界判断公式：

近远场分界公式Near-field / Far-field boundary condition

r≈λ/2πr

以 30 MHz 为例：

高频率时（如 1000 MHz，λ = 0.3 m，λ/2π ≈ 0.048 m），测试距离3 m和10 m更是远远大于λ/2π，完全是远场。

👉 所以我们可以明确：EMC标准中的3 m法、10 m法辐射发射测试，都是远场测试。

远场测试：认证（型式检验）的唯一依据

远场测试就是我们常说的暗室里做的 3 m法/10 m法辐射发射。

近场测试：诊断（EMC整改）的好帮手

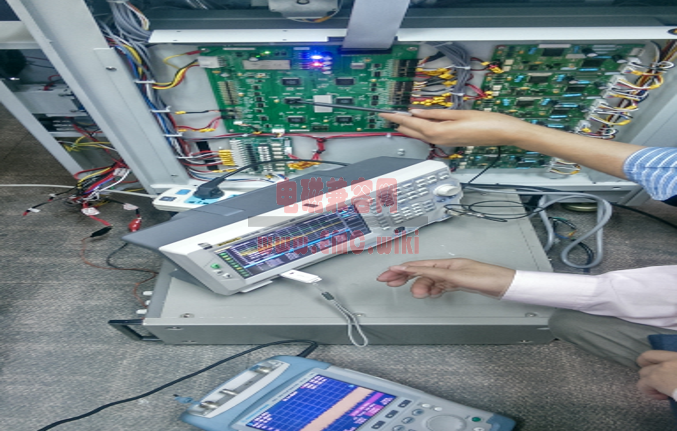

近场探头则完全不同：

近场与远场的结合逻辑

远场发现问题

近场追踪源头

形成闭环

对比表

总结

👉 所以，EMC工程师在整改时，既不能脱离远场“最终标准”，也不能忽视近场“诊断工具”。只有把两者结合，才能高效解决EMC问题。

扩展阅读：

补充：近场测试的波阻抗不确定性与数据溯源问题

在近场区，电场（E）与磁场（H）之间不再遵循远场的平面波阻抗（≈377 Ω）关系。近场表现为电场主导或磁场主导，且多数为反应性（储能）场，存在大量 evanescent 成分（衰减较快、与距离变化敏感）。因此：

波阻抗随位置、频率和源类型大幅变化
近场中 E/H 的比值不是一个常数：靠近环形回路时磁场占优、靠近振子或开口缝隙时电场占优。不同位置、不同器件、不同频率下，E/H 可变化数个数量级。
近场读数难以溯源（traceable）到法规场强值
近场探头测得的是探头与被测体耦合后的电压或电流，读数强烈依赖于：探头类型、探头天线/探头因子（probe factor）、探头与被测件的距离、角度、探头的加载效应、周围结构和线缆摆放等。缺少严格的校准与严格几何约束时，近场数据在不同时间、不同操作者或不同实验室之间不可比、不可追溯。
读数波动大，重复性差
轻微移动探头（几毫米）、改变探头角度或线缆形态，常会导致读数变化若干 dB（工程上常见量级）。这是因为近场是局部耦合现象，耦合系数对微小几何变化非常敏感。

结论

近场测试灵敏且高效，是定位 root-cause 的利器，但由于波阻抗与耦合系数在近场区高度不确定，近场数据本身难以直接溯源为法规场强，因为变化太大、无法溯源一致性，只能趋势对比。工程上应把近场视为诊断工具，最终以远场测试为合规判定依据。
