使用双绞线,降低对信号电缆的干扰,降低电磁辐射

2024-10-16 19:45| 发布者: 曾工| 查看: 331| 评论: 1|原作者: 曾工|来自: 电磁兼容网

摘要: 信号使用双绞线传输,通过其独特的结构设计,有效地降低了外部干扰和电磁辐射。下面从多方面详细阐述双绞线如何降低信号电缆的干扰以及电磁辐射: 1. 双绞线的结构特点 双绞线由两根相互绝缘的导线组成,这两根导线 ...

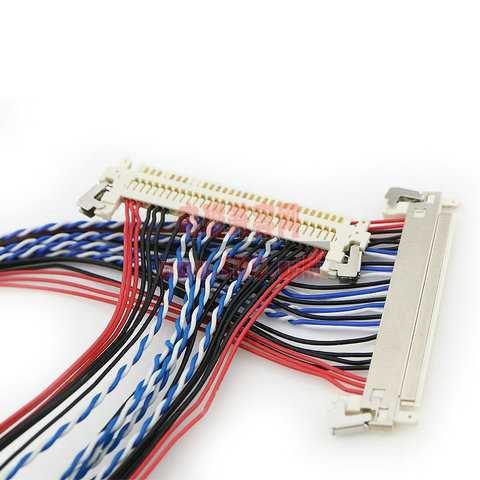

信号使用双绞线传输,通过其独特的结构设计,有效地降低了外部干扰和电磁辐射。下面从多方面详细阐述双绞线如何降低信号电缆的干扰以及电磁辐射:

1. 双绞线的结构特点
双绞线由两根相互绝缘的导线组成,这两根导线按照一定的间距和规律相互绞合成对。每对导线中,一根传输正信号,另一根传输负信号,形成一个差分信号传输系统。

2. 降低对信号电缆的干扰
双绞线通过物理结构设计,有效地降低了电磁干扰(EMI)和射频干扰(RFI)。具体表现为:

2.1. 抵消外部电磁干扰(EMI)
双绞线中的两根导线在物理上是相互缠绕的,由于外部电磁干扰作用在这两根导线上时,干扰信号会同时作用在两条线缆上。然而,由于这两条线中的信号是差分的(即一个传正信号,另一个传负信号),所以干扰信号在两条导线上产生的干扰电流相等且相反。差分接收器会将这些干扰信号进行相减,从而互相抵消。这种结构和工作方式使得双绞线能够在复杂的电磁环境中减少干扰对信号传输的影响。

2.2. 提高抗射频干扰能力(RFI)
由于双绞线的结构和差分信号传输原理,它对射频干扰也有一定的抵抗能力。绞合的导线可以平均化射频干扰在每根导线上的作用,差分传输也使得这种干扰的影响被进一步抵消。这使得双绞线能够在有强射频信号的环境中可靠地传输数据。

2.3. 避免相邻线对之间的串扰
双绞线中的每一对导线之间通过一定的绞合比来减少相邻线对的串扰。不同线对有不同的绞合密度,防止它们之间产生过大的电磁耦合,保证多对线缆同时传输信号时互不干扰。

3. 降低电磁辐射
双绞线不仅能够抵御外部干扰,它还能有效降低自身的电磁辐射。具体机制如下:

3.1. 差分信号的辐射相互抵消
由于双绞线的每对导线中的信号是差分传输,正负信号同时通过相邻的导线流动,形成的电磁场方向相反。因此,这些信号在线缆外部的辐射场会互相抵消,导致整体的电磁辐射非常小。这种电磁场的抵消效应特别有助于避免双绞线在网络和通信系统中产生过多的电磁辐射干扰,特别是在大规模部署的情况下。

3.2. 减少长距离传输中的电磁泄漏
在长距离信号传输中,信号在线缆中传输的同时也会产生电磁场,进而影响周围的设备。双绞线的差分传输方式和线缆的绞合结构极大地减少了这种电磁泄漏,因此可以让信号在线缆中更稳定、低干扰地传输较长的距离。

4. 应用中的抗干扰与低辐射优势
双绞线被广泛应用于网络传输、电话通信等领域,其原因在于其抗干扰和低电磁辐射的特性。在局域网(LAN)中使用的双绞线(如Cat5、Cat6电缆),其设计就是为了在支持高速数据传输的同时,能够减少电缆间的干扰、外界电磁干扰以及信号传输过程中的电磁泄漏问题。

4.1. 局域网中的抗干扰应用
双绞线在局域网中使用的频率非常高,尤其在以太网中应用广泛。在大规模网络布线中,外部环境中的各种电磁干扰,如电机、电力设备等,会对信号造成严重的干扰。双绞线通过其绞合结构有效抵抗这些干扰,确保信号的稳定传输。

4.2. 降低对其他设备的电磁干扰
由于双绞线的低电磁辐射特性,在数据中心和机房等对电磁环境要求较高的场景中,双绞线能够减少其对其他敏感设备的干扰,确保系统的正常运行。

总结
双绞线通过其特有的绞合结构和差分信号传输原理,有效降低了外部电磁干扰和自身的电磁辐射。这使得它成为信号传输中一种重要的技术手段,尤其适用于对抗干扰能力要求较高的通信和网络系统。双绞线不仅保障了信号的高效传输,还提高了整体系统的电磁兼容性。

路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2024-10-16 19:53
双绞线(Twisted Pair Cable)是一种常用的传输介质,它有许多重要的参数和规格,这些参数对其性能和适用场景起着决定性作用。以下是双绞线的主要参数:

设计普通双绞线时,需要考虑多个关键参数,以确保电缆的性能满足传输需求,同时具备一定的抗干扰能力。以下是如何设计普通双绞线的各项参数,以及每个参数的设计思路。

1. 导线材质(Conductor Material)
  • 常见选择:铜(例如无氧铜,OFC)是双绞线中最常用的导体材料,因其导电性好,信号衰减低。对于普通的双绞线,镀锡铜或者铜包铝(CCA)也是低成本的选择,但性能稍差。
  • 设计考量:选择高导电率的材料,如无氧铜,以确保信号传输质量,降低电阻和信号衰减。

2. 线径(Wire Gauge)
  • 常见规格:普通双绞线的导线线径通常为 24 AWG(0.51 mm),这是典型的以太网电缆规格(如 Cat5 和 Cat5e)。
  • 设计考量:24 AWG 是一个平衡了成本、传输性能和柔韧性的常用选择。较粗的导线(例如 23 AWG)可以降低信号衰减,但成本和线缆柔韧性较差。

3. 线对绞合密度(Twist Rate)
  • 常见设计:普通双绞线的绞合密度通常为每米 5-6 次。这种设计足以提供基础的抗干扰能力,适用于普通网络传输。
  • 设计考量:绞合密度影响抗干扰能力和电缆的机械强度。普通双绞线不需要过高的绞合密度,否则会增加成本和制造复杂度。

4. 阻抗(Impedance)
  • 常见标准:双绞线的阻抗通常设计为 100Ω ± 15%。这一阻抗值是以太网等大多数通信标准的要求。
  • 设计考量:保持阻抗的一致性对高频信号的传输非常重要,特别是在高速数据传输中。通过控制导体直径、绞合密度和绝缘材料厚度来确保阻抗的一致性。

5. 绝缘材料(Insulation Material)
  • 常见选择:聚乙烯(PE)或聚氯乙烯(PVC)常用于双绞线的绝缘层。PE 具有较好的电气性能,PVC 具有较好的机械性能和耐火性。
  • 设计考量:普通双绞线的绝缘材料应具备良好的电气特性,且耐热、耐磨,确保电缆在工作温度范围内性能稳定。

6. 衰减(Attenuation)
  • 设计目标:在 100 米的典型距离内,普通双绞线(例如 Cat5e)在 100 MHz 频率下的衰减应小于 24 dB。
  • 设计考量:通过选择合适的导体材质和直径,控制衰减在合理范围内。较低的衰减有助于确保长距离信号传输的稳定性。

7. 近端串扰(NEXT, Near-End Crosstalk)
  • 设计目标:对于普通双绞线(如 Cat5e),在 100 MHz 频率下,NEXT 应大于 35 dB。
  • 设计考量:通过合理设计绞合密度和线对的分布,减少不同线对之间的串扰。绞合密度越高,抗串扰能力越强。

8. 屏蔽设计(Shielding)
  • 常见类型:普通双绞线通常为非屏蔽双绞线(UTP)。但在抗干扰要求较高的场合,也可以设计为屏蔽双绞线(STP)或铝箔屏蔽(FTP)。
  • 设计考量:对于普通的家庭或办公网络,UTP 已足够。如果应用环境存在较强的电磁干扰,STP 或 FTP 是更好的选择。

9. 外护套材料(Jacket Material)
  • 常见选择:PVC 是普通双绞线外护套的常见材料,具有较好的耐磨、阻燃特性。对于一些特殊环境,也可以使用低烟无卤材料(LSZH)。
  • 设计考量:外护套不仅保护内部线对,还需具备一定的耐候性、阻燃性和机械强度。PVC 是普通场景下的首选,LSZH 适用于对环境安全要求更高的场合。

10. 传输速率(Transmission Speed)
  • 设计目标:普通双绞线(例如 Cat5e)的传输速率通常为 1 Gbps,在 100 米内可以支持 1 Gbps 的以太网传输。
  • 设计考量:根据应用需求设计传输速率,普通网络应用中 1 Gbps 速率足够。如果需要支持更高的速率(如 10 Gbps),则需要升级到 Cat6 或更高等级的双绞线。

11. 频率范围(Frequency Range)
  • 常见标准:普通双绞线的工作频率通常为 100 MHz(如 Cat5e),这足以满足 1 Gbps 速率的数据传输需求。
  • 设计考量:频率范围决定了双绞线能支持的最大传输速率和数据带宽。普通应用中,100 MHz 的频率足以支持家庭和办公室中的以太网应用。

12. 最大传输距离(Maximum Transmission Distance)
  • 设计目标:双绞线应支持在 100 米内稳定传输,符合大多数以太网标准(如 100BASE-T 和 1000BASE-T)。
  • 设计考量:通过选择合适的材料和控制线缆的衰减与串扰,确保在 100 米内传输性能良好。

设计示例:Cat5e UTP 双绞线
  • 导体材质:无氧铜
  • 线径:24 AWG
  • 绞合密度:5-6 次/米
  • 阻抗:100Ω
  • 绝缘材料:PE(聚乙烯)
  • 护套材料:PVC(聚氯乙烯)
  • 频率范围:100 MHz
  • 传输速率:1 Gbps
  • 最大传输距离:100 米
  • 抗干扰设计:非屏蔽设计,适用于一般办公环境

通过合理设计上述参数,普通双绞线(如 Cat5e)可以满足大多数网络应用的需求,在性能、成本和使用便捷性之间取得良好的平衡。
