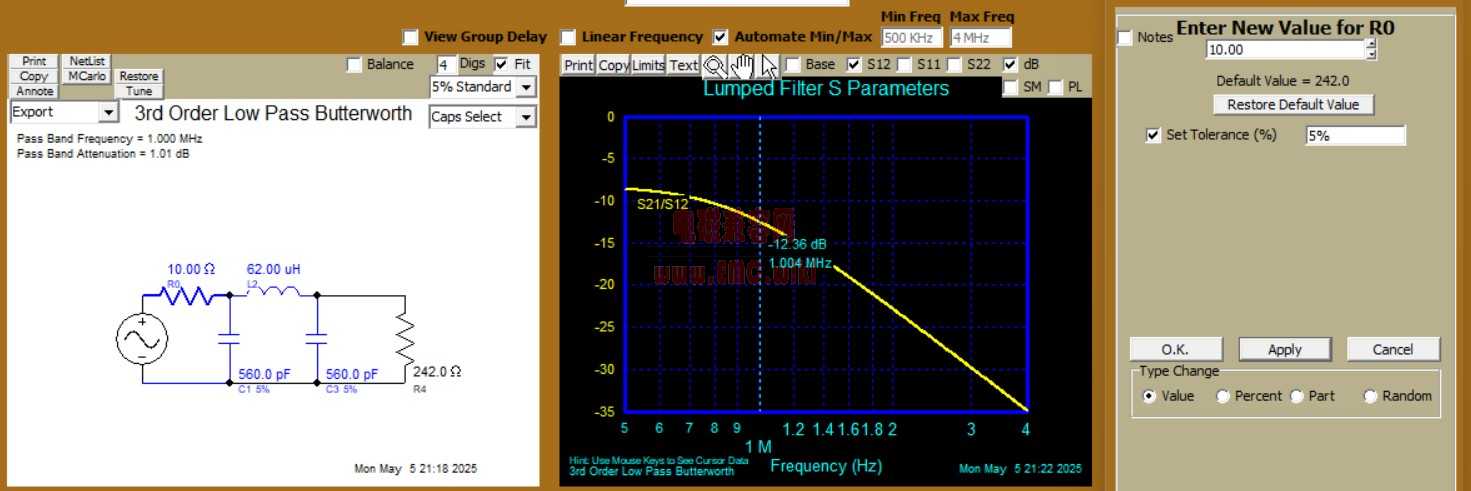

| 1MHz 700V峰峰值 250w的一个信号通过242ohm负载阻抗，设计一个π型滤波器（电感62uH，电容560pf）对于不同源阻抗（10ohm、50ohm、100ohm、200ohm、242ohm、300ohm、500ohm）的阻抗的曲线变化，对这个π型滤波器的影响。 1. 滤波器参数 拓扑结构： π型滤波器（C-L-C）
固定为 RL=242 Ω 源阻抗 RS： 10Ω、50Ω、100Ω、200Ω、242Ω、300Ω、500Ω 信号频率： 1 MHz（但需分析宽频特性） 关键观察点 阻抗匹配：
失配影响：
当源阻抗 (RS) 远小于负载阻抗 (RL) 时，信号在进入滤波器时遇到的阻抗变化较大，通常会导致信号的反射。这是因为滤波器的输入阻抗与源阻抗之间存在较大差异。当信号反射时，部分信号能量被反射回源端，导致进入滤波器的有效信号能量减少，从而造成通带的衰减。
当源阻抗 (RS) 远大于负载阻抗 (RL) 时，信号能量难以有效传递到负载。这是因为高源阻抗会限制进入滤波器的信号功率，从而减少了传递到负载的信号能量。
源阻抗与负载阻抗匹配： 理想情况下，源阻抗应该与负载阻抗匹配（RS=RL），以最大化信号传输效率并减少反射。在这种情况下，信号能够无损地传输到负载，滤波器的性能最佳。 不匹配时的影响：

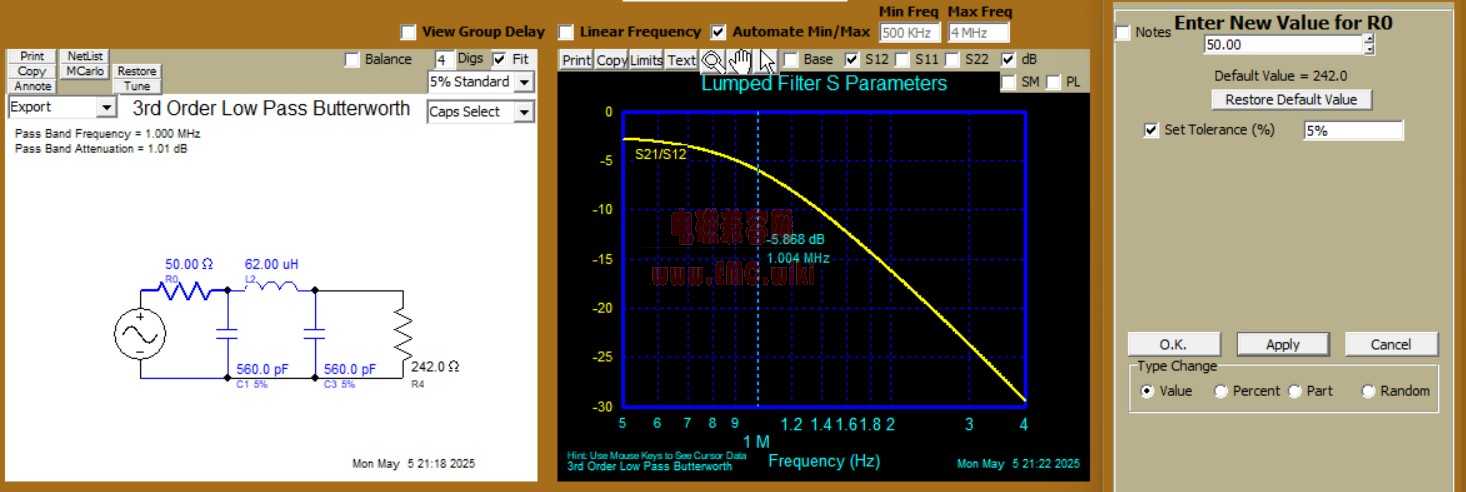

源阻抗50ohm - 衰减 5dB

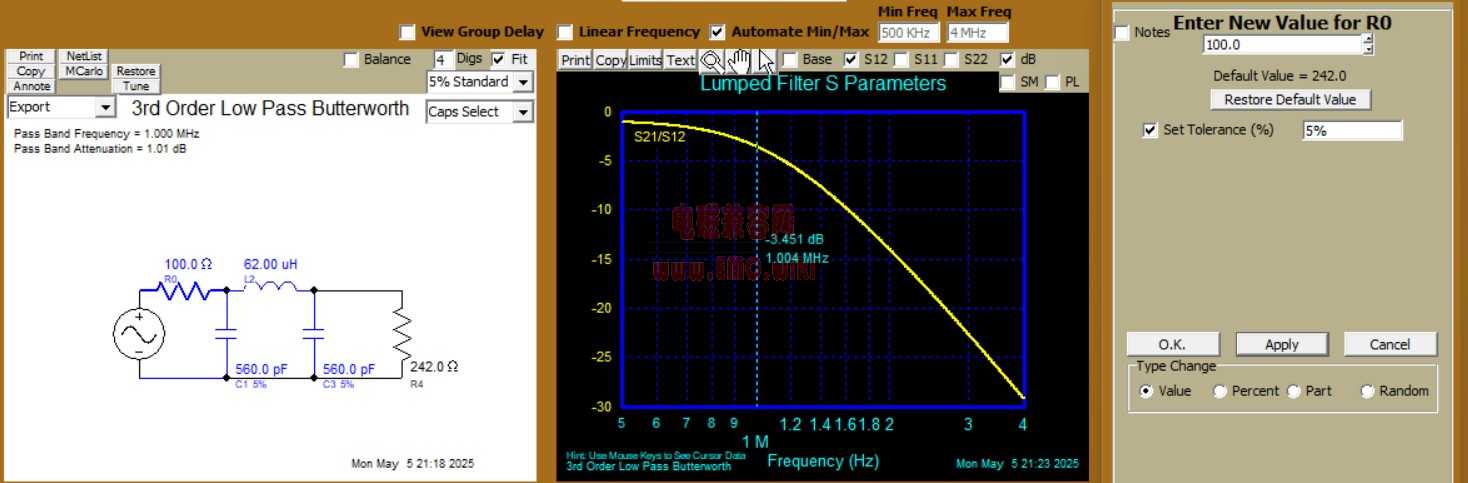

源阻抗100ohm - 衰减 3dB

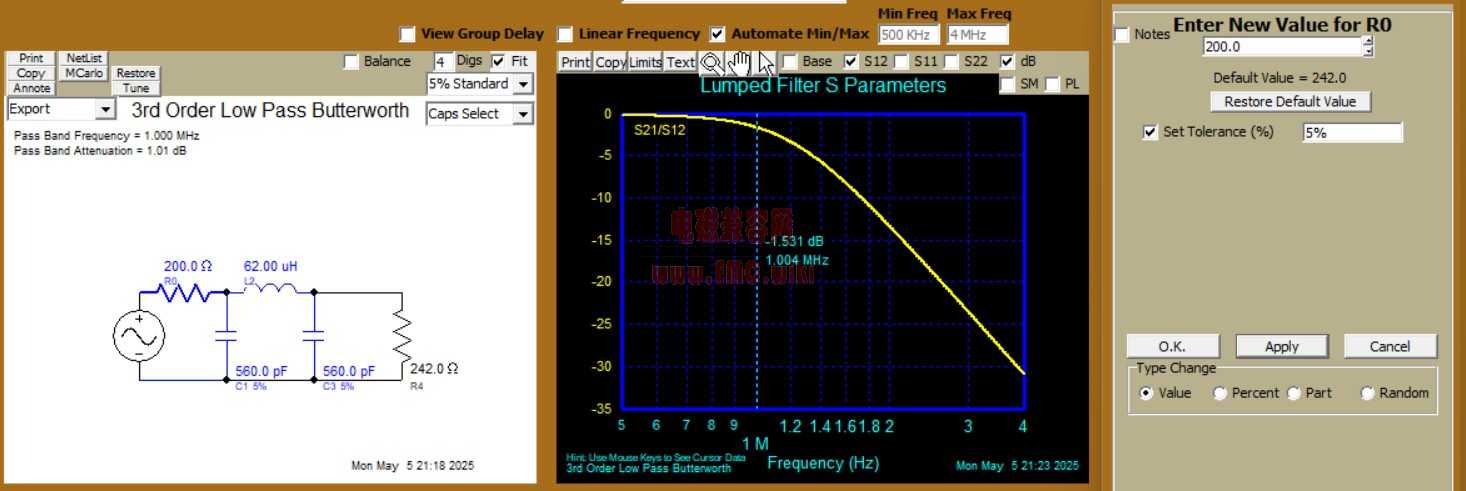

源阻抗200ohm - 衰减 1dB

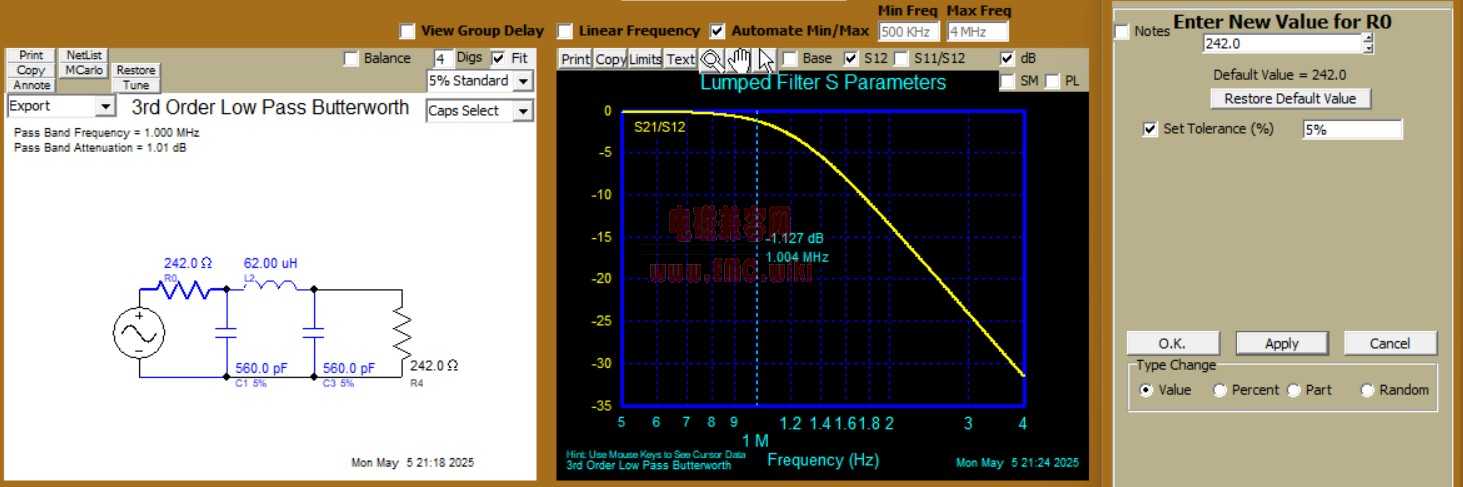

源阻抗242ohm - 衰减 1dB

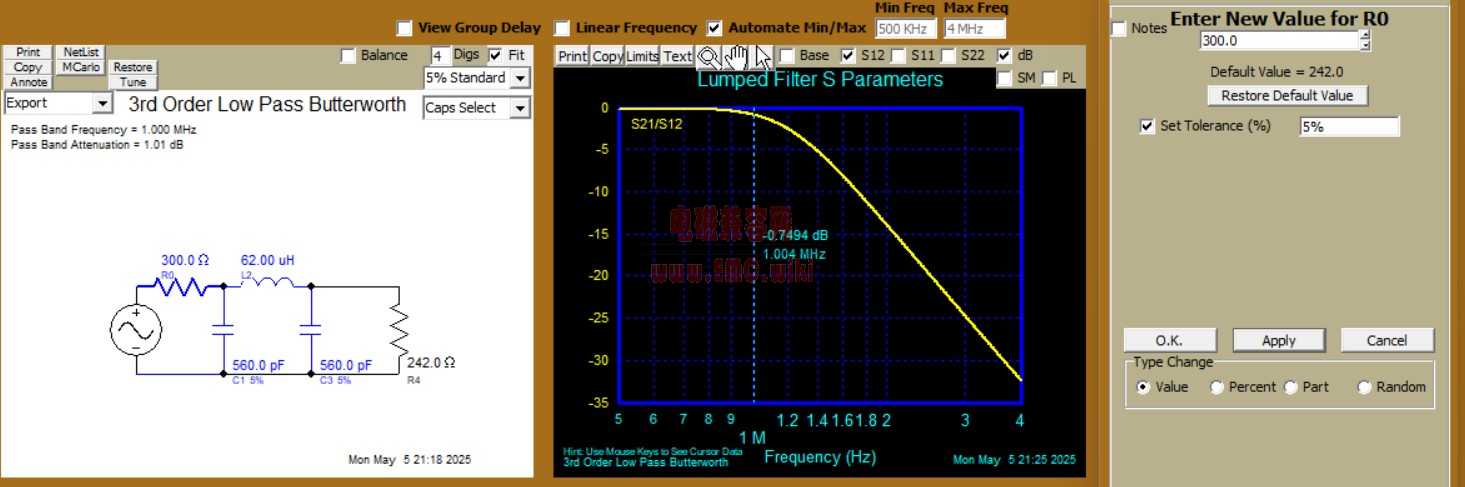

源阻抗300ohm - 衰减0.7dB
源阻抗500ohm - 衰减0.2dB
1MHz π型滤波器不同源阻抗的曲线变化 请移步 https://www.emc.wiki/thread-18988-1-1.html 下载 |
