LTspice 仿真程序 版本 24.0.12 设置多电容 多曲线 .step param命令

2024-10-25 21:47| 发布者: 曾工| 查看: 193| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 在LTSpice中,.step param命令主要用于参数扫描分析,它允许用户在一个仿真运行过程中对电路中的某个或某些参数进行多次扫描,以分析这些参数变化对电路性能的影响。具体到.step param C,这里的C代表一个参数变量, ...
在LTSpice中,.step param命令主要用于参数扫描分析,它允许用户在一个仿真运行过程中对电路中的某个或某些参数进行多次扫描,以分析这些参数变化对电路性能的影响。具体到.step param C,这里的C代表一个参数变量,通常用于指定电容器的容值。

.step param C的用途

多值扫描分析:
  • 通过.step param C命令,用户可以定义一个电容器的容值变量C,并为其指定一个或多个要扫描的值。例如,.step param C list 1uF 2uF 5uF 10uF将指示LTSpice分别使用1uF、2uF、5uF和10uF的容值对电路进行四次仿真。

性能评估:
  • 通过这种多值扫描分析,用户可以观察和分析不同电容容值对电路性能的影响。例如,在电源设计或滤波器设计中,电容器的容值选择至关重要,.step param C命令可以帮助工程师快速找到最优的容值。

波形比较:
  • 在仿真完成后,用户可以通过波形查看器比较不同容值下的电路响应波形。这有助于直观地理解电容容值变化如何影响电路的瞬态响应、频率响应等性能指标。

使用示例
假设我们有一个简单的RC电路,想要分析不同电容容值对电路放电时间的影响。可以按照以下步骤使用.step param C命令:
  • 绘制电路图:
    • 在LTSpice中绘制一个包含电阻和电容器的RC电路图。
  • 定义参数变量:
    • 选中电路中的电容器元件,按住Ctrl键同时右键单击该元件,在“Value”栏中输入{C}以定义电容容值为参数变量C。
  • 添加.step param命令:
    • 在电路图的空白处点击右键,选择“Add Directive”->“SPICE Directive”,然后输入.step param C list 1uF 2uF 5uF 10uF来指定要扫描的电容容值。
  • 设置仿真参数并运行仿真:
    • 在仿真设置对话框中设置仿真时长等参数,然后点击运行仿真按钮开始仿真。
  • 分析仿真结果:
    • 仿真完成后,在波形查看器中比较不同电容容值下的电路响应波形,分析电容容值变化对电路性能的影响。

注意事项
  • 在使用.step param命令时,确保为要扫描的参数定义了正确的变量名,并在电路元件中正确引用了该变量名。
  • 扫描的参数值应该根据实际电路和应用需求进行合理选择,以确保仿真结果的有效性和准确性。
综上所述,.step param C在LTSpice中是一个非常有用的工具,它可以帮助工程师快速分析和优化电路中的电容元件选择。

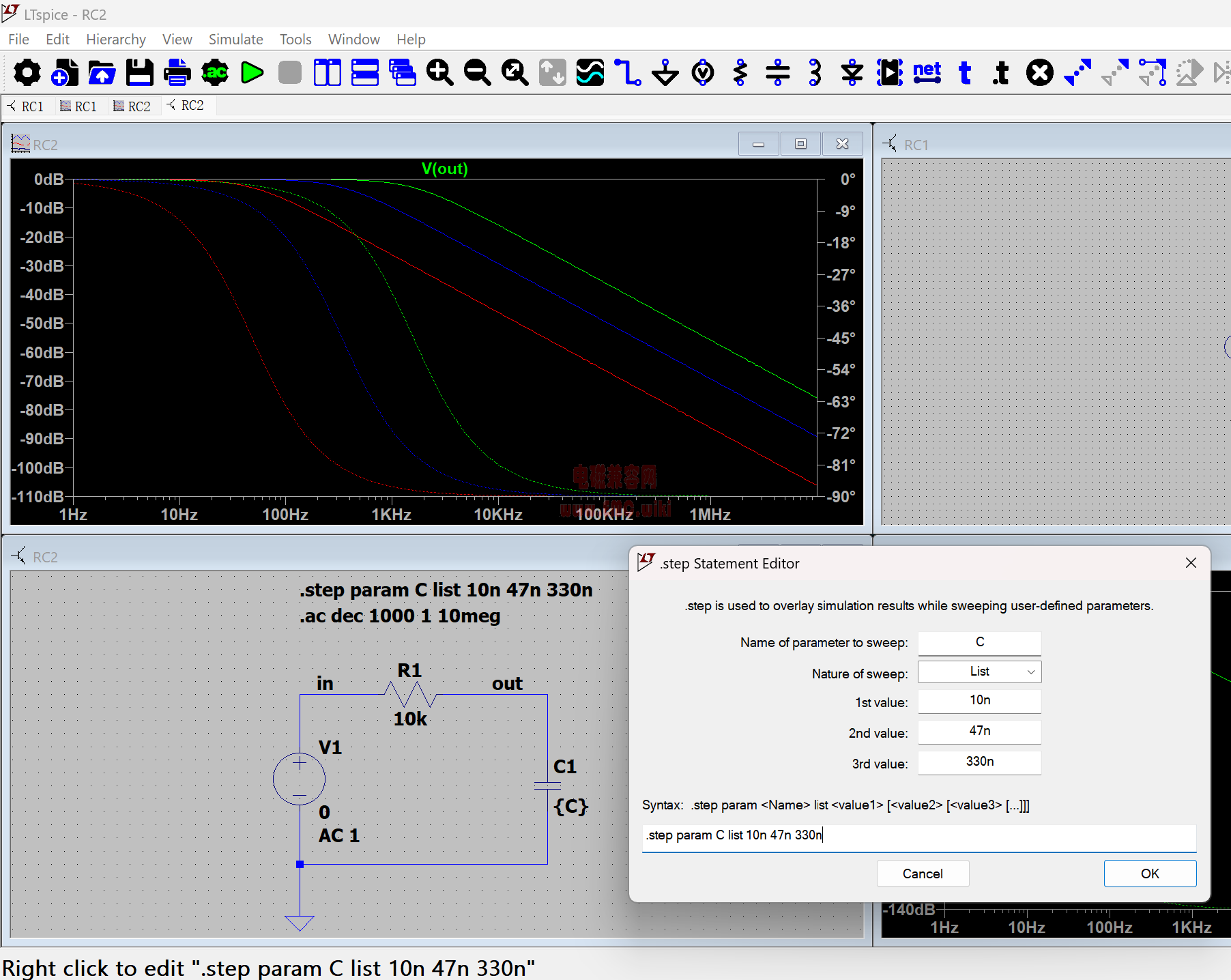

使用 .step param C命令案例分享
.step param C list 10n 47n 330n
