摘要: 磁环未正确安装或选型不当,可能并没有起到应有的滤波作用,反而形成了电缆上的驻波反射点或共模电流集中点,导致辐射增强,如何避免呢? EMC整改中,磁环(Ferrite Core)使用不当不仅无法抑制干扰,反而可能加重 ...
磁环未正确安装或选型不当,可能并没有起到应有的滤波作用,反而形成了电缆上的驻波反射点或共模电流集中点,导致辐射增强,如何避免呢?

EMC整改中,磁环(Ferrite Core)使用不当不仅无法抑制干扰,反而可能加重问题。针对你提到的“磁环未正确安装或选型不当,反而成了共模电流集中点或驻波点,导致辐射增强”,下面是详细的 避免/规避方法

✅ 一、磁环正确使用方法1. 选对磁环材质
不同频段选用不同磁材非常关键:
材质编号适用频段范围特点
#31(Fair-Rite)1–300 MHz宽带低频吸收,适合低频共模
#4325–300 MHz常用于EMI抑制,通用型
#61200 MHz–1 GHz高频抑制效果好
#77< 10 MHz更适合低频,RF用途较少
你在200MHz~1GHz有问题,推荐优先使用 #61 或 #43 材质磁环。

2. 不要仅套一圈,优先多圈绕法
  • 单圈穿过磁环(特别是粗线)效果有限。
  • 增加绕线圈数(绕2–4圈),会显著提升阻抗效果(阻抗 = n² * Z单圈)。
  • 但要注意不要绕太多圈导致信号衰减或影响数据质量。


3. 靠近干扰源安装(近端原则)
  • 将磁环安装在靠近干扰源一端(如靠近VGA接口)可最大限度抑制共模干扰。
  • 若线长,必要时在两端都加磁环

4. 避免形成共振点/驻波点
如果磁环位置刚好处于线缆的1/4波长、1/2波长处,会形成共振点,导致反射驻波增强(尤其在200MHz以上容易出现):
解决方式:
  • 适当移动磁环位置(上下移动2–5cm),观察频谱变化。
  • 打破驻波结构:使用不同类型磁环组合(例如串两个不同阻抗/材质的磁环)。

🛠️ 二、典型规避策略
✅ 策略一:正确选择材质 + 多圈绕法 + 近端安装
  • 选择高频磁材(如#61),对准200MHz~1GHz频段;
  • 在线缆靠近信号源或接口处安装;
  • 尽量采用2–3圈绕法增加衰减;
  • 如果空间允许,在两端都加磁环试试看。

✅ 策略二:电缆+磁环组合优化
  • 保证VGA线缆为高质量屏蔽线,屏蔽层360°接地;
  • 确保VGA接口壳体可靠接地(避免浮地);
  • VGA线不要过长、不要悬空乱摆(避免偶极子效应);
  • 若原厂线不合格,可尝试更换高屏蔽等级的VGA线。

🔍 三、实战调试技巧
  • 使用近场探头或电流钳定位“共模电流最大点”,然后尝试在不同位置加磁环;
  • 配合频谱仪实时观察骚扰是否被抑制;
  • 磁环加上后骚扰不降反升,说明位置/材质/线缆有问题;
  • 用多种材质磁环做AB对比,选择效果最好的一种。

📌 总结
问题避免方法
材质不对选择针对性磁材(#61、#43)
穿线太少多圈绕法(2–4圈)
位置错误靠近干扰源安装,避开驻波点
驻波效应移动磁环位置,避免1/4波长位置
共模反射点配合端口滤波+屏蔽优化

路过

雷人
1

握手

鲜花

鸡蛋

刚表态过的朋友 (1 人)

相关阅读

发表评论

最新评论

引用  曾工    2025-6-3 11:11

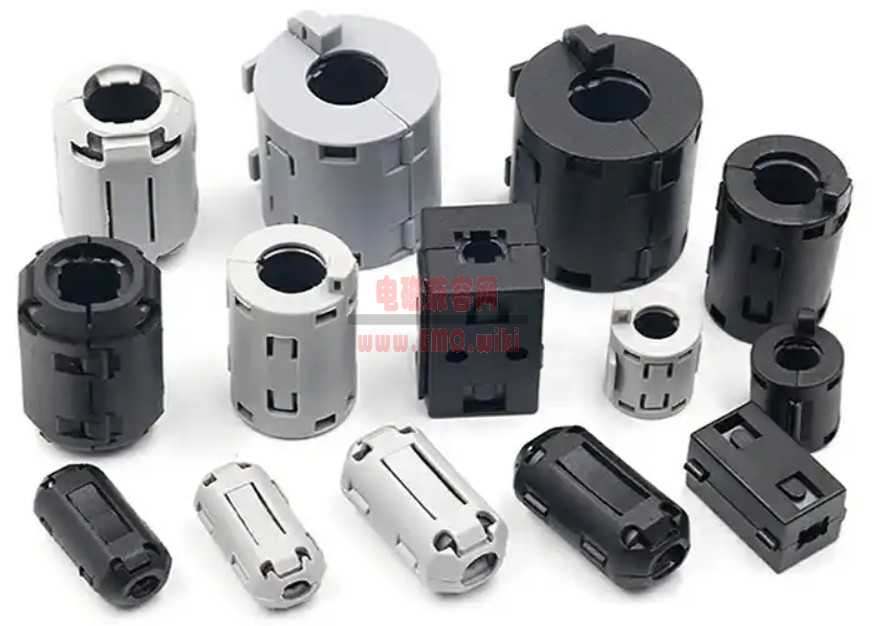

磁环(Ferrite Core) emc

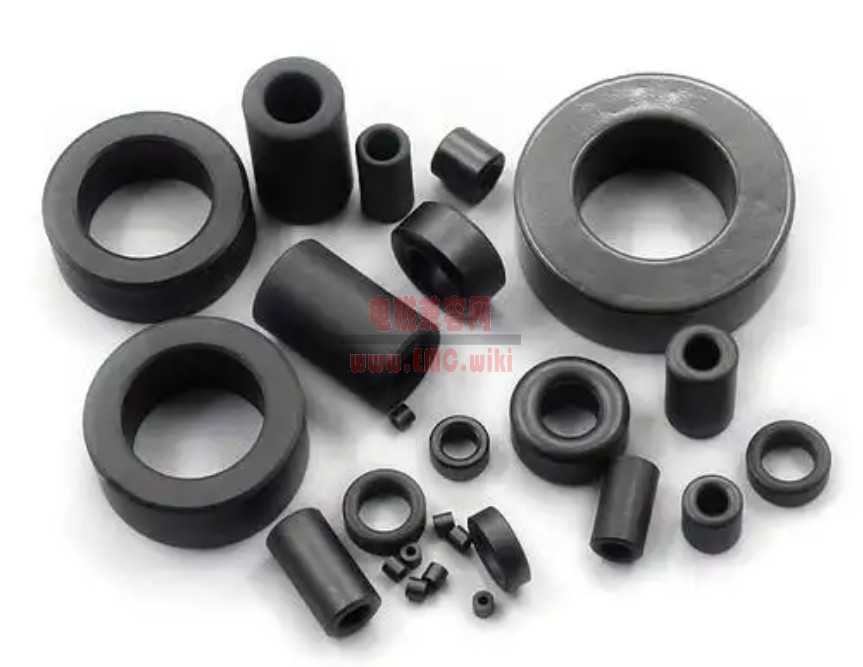

磁环(Ferrite Core) emc
