摘要: 光声显微成像是一种基于光声效应的无创生物医学成像技术。系统采用纳秒级脉冲激光照射生物组织，组织中的光吸收体吸收光能后产生瞬时热弹性膨胀，进而激发超声波（光声信号）。光声信号经超声换能器接收并转换为电信 ...

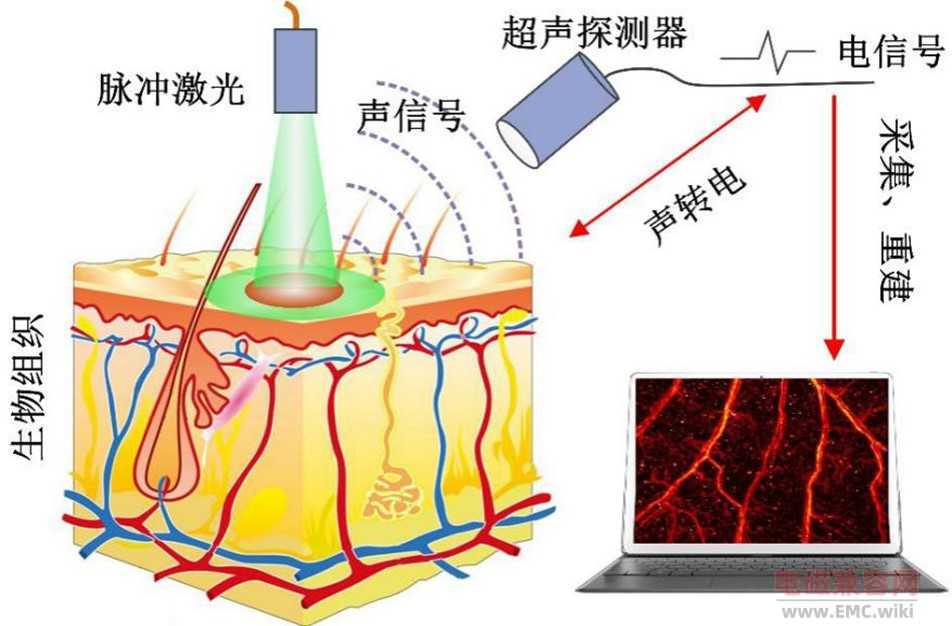

光声显微成像是一种基于光声效应的无创生物医学成像技术。系统采用纳秒级脉冲激光照射生物组织，组织中的光吸收体吸收光能后产生瞬时热弹性膨胀，进而激发超声波（光声信号）。光声信号经超声换能器接收并转换为电信号，通过数据采集及图像重建算法获得组织内部光吸收分布图像，实现对生物组织微观结构及功能信息的高分辨率成像。

该类设备通常存在以下EMC关注点：

激光驱动电路：高压脉冲、快速上升沿，容易产生传导和辐射发射。
超声接收链路：接收微伏至毫伏级信号，对射频、电源纹波及静电干扰极为敏感。
高速数字系统：FPGA、DDR、USB3.0、PCIe等高速接口可能成为辐射发射源。
扫描系统：振镜驱动、电机驱动器。或者MEMS反射镜 (MEMS Mirror) 压电陶瓷驱动 (Piezoelectric Actuator) 可能产生较大的共模噪声。
同步触发信号：激光、DAQ和扫描器之间的同步线容易形成干扰耦合路径。

因此，光声成像设备属于激光系统、超声系统与高速数字电子系统高度集成的医疗设备，其EMC设计既要控制高能量脉冲电路产生的电磁骚扰，又要保证超声接收链路在强电磁环境下仍具有足够的抗扰度。对于符合YY 9706.102（IEC 60601-1-2）要求的医疗设备，这类系统通常需要重点关注辐射发射、传导发射、ESD、EFT、浪涌以及射频抗扰度等EMC项目。

针对光声成像设备在通过 YY 9706.102（IEC 60601-1-2）认证过程中可能遇到的 EMC 整改难题，以下是针对其高集成度特性的详细整改策略与注意事项：

1. 脉冲源与高速链路的电磁解耦

由于光声系统存在高压、大电流的脉冲激光驱动器，这是辐射发射（RE）超标的主要源头。

回路最小化：必须确保激光脉冲驱动回路的路径最短、面积最小，减小感性耦合环路。建议采用多层PCB设计，利用相邻的参考平面提供低阻抗回路，抑制高频纹波。
滤波深度：激光触发信号线与高压电源线必须在进入敏感成像区域前进行多级滤波。对于脉冲频率分量，应选用特定频点的高频吸收磁珠，而非仅仅依赖电容。
电磁屏蔽：对脉冲发生模块实施独立腔体屏蔽，并对进出信号线增加贯通式滤波器（Feed-through Filter），防止高频能量通过线缆向外辐射。

2. 超声前端的微弱信号保护

超声接收链在强电磁环境（尤其是脉冲触发瞬间）极易受到干扰，导致信噪比（SNR）下降。

差分设计与共模抑制：全链路采用高共模抑制比（CMRR）的差分信号传输。确保匹配电阻的精度与走线长度完全对称，从而最大程度降低射频抗扰度（RS）测试中的共模噪声转化。
隔离技术：若抗扰度（RS/CS）测试失败，考虑在数字处理链路与模拟前端之间增加磁隔离或高速光耦，切断地回流路径，防止数字高频噪声污染模拟地（AGND）。

3. 高压瞬态下的静电与浪涌防护

光声成像设备涉及高压电容充放电，极易产生内部串扰或外部端口耦合。

ESD路径优化：在探头接口与控制面板增加高性能ESD保护器件（TVS管）。特别注意TVS管的接地路径，其接地回流路径必须直接连接至PCB的主保护地，禁止经过模拟信号参考面。
EFT防护策略：针对快速瞬变脉冲群（EFT），应重点检查外部供电电源的输入端，建议加装针对差模与共模干扰的双级滤波器，并确保电源线在机箱内部走线与信号线保持足够的空间距离。

4. 系统级接地与结构屏蔽的协同

单点/多点接地处理：解决EMC问题往往在于地线的处理。对于光声系统，建议采用混合接地模式：低频模拟部分采用单点接地，高频数字及脉冲部分采用多点接地，并通过单点连接汇流至底盘（PE）。
缝隙屏蔽（Gasket）：检查机箱盖板的导电接触面。由于高频辐射往往通过机箱缝隙泄露，应在所有接缝处增加导电橡胶条或铍铜弹片，并严格控制螺丝间距以小于最高干扰频率波长的 1/20。

5. 时钟信号窄带干扰（Clock Spurious Emission）的整改

光声成像设备中，高速采样时钟（ADC Clock）及数字控制时钟若处理不当，极易在频谱仪上表现为特定频率点的尖峰，影响成像信噪比及RE测试。

时钟驱动与阻抗匹配：时钟走线应严禁跨分割。若无法避免，必须跨越处下方放置跨接电容（Stitching Capacitor）以提供高频回流路径。在驱动源端串接匹配电阻，减缓上升沿斜率（Slew Rate），在保证时序的前提下尽可能降低高频谐波分量。
扩频时钟（SSC）应用：若窄带干扰超标，可考虑在时钟产生芯片中开启扩频功能（Spread Spectrum Clocking）。将尖峰能量分散到较宽的频带内，从而降低峰值幅度，使其符合辐射发射测试的限值。
屏蔽与隔离：对高速时钟信号线实行包地（Ground Guarding）处理，即在走线两侧及下方紧密铺设接地过孔，构建法拉第屏蔽结构，防止时钟能量向临近的模拟信号线产生串扰。

6. DC-DC变换器与电源宽带干扰（Broadband Noise）的抑制

DC-DC变换器的PWM开关噪声是导致全频段底噪抬升的主要原因，尤其是其高频开关谐波极易通过电源线及地平面产生宽带耦合。

优化开关回路（Hot Loop）：缩小DC-DC转换器输入电容、上管和下管形成的功率回路面积，这是控制开关噪声的最有效手段。建议选用具有更低等效串联电感（ESL）的多层陶瓷电容（MLCC）集群，并尽可能靠近开关管引脚。
栅极驱动优化：适当增大MOSFET栅极驱动电阻，虽然会增加一定的开关损耗，但能有效抑制开关瞬间的电压尖峰（Ring）和电流过冲，从而降低宽带噪声的基底。
输入滤波与共模处理：在DC-DC输入端增加由磁珠（Ferrite Bead）和电容构成的π型滤波器。针对PWM开关频率的基频及前三次谐波，选用高阻抗磁珠；同时在电源输入端口加装共模电感，防止开关噪声以共模形式沿电源线传导出去。
布局分区：在Layout层面强制执行“功率地”与“信号地”分区，通过单点接地（星型连接）汇入系统主地，严防大电流脉冲电流流经灵敏的信号参考平面。

7. 整改排查建议

在进行实验室整改时，建议采用近场探头（Near-field Probe）配合频谱分析仪，逐一扫描脉冲源模块、电源模块及信号传输线。通过分段隔离（如分步断开电源、切断特定信号链路）定位干扰源头，优先解决辐射发射超标问题，再处理抗扰度薄弱点。

注意事项：在进行任何EMC整改后，务必同步评估其对成像质量（如深度、分辨率、噪声基底）的影响。光声成像对灵敏度要求极高，滤波器的接入不应引入过大的插入损耗。

激光器
│
激光驱动电源
│
同步触发 ───────► 数据采集系统(DAQ)
│                   ▲
扫描振镜/位移平台       │
│                   │
生物组织 ──► 光声信号 ─► 超声探头
                     │
               超声前置放大器(LNA)
                     │
                  ADC采集
                     │
               FPGA/GPU图像重建
                     │
                  显示及存储
