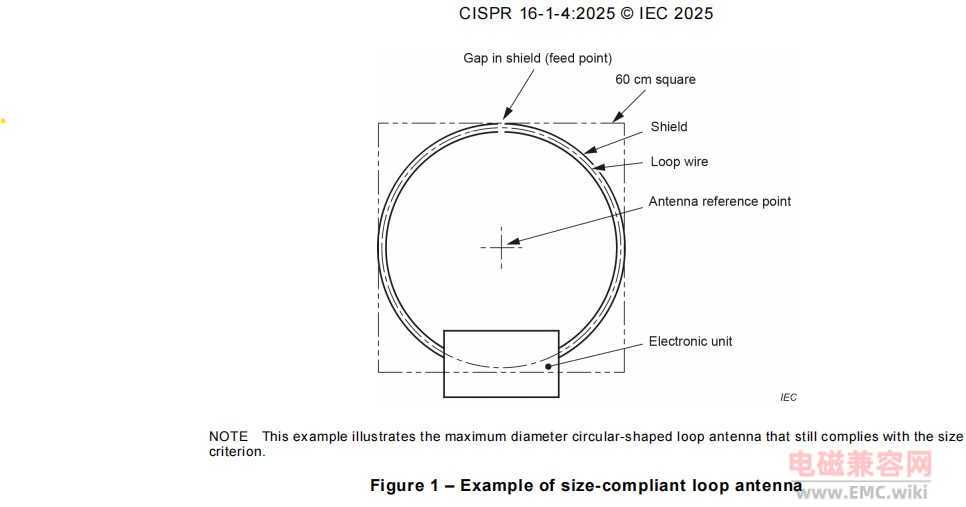

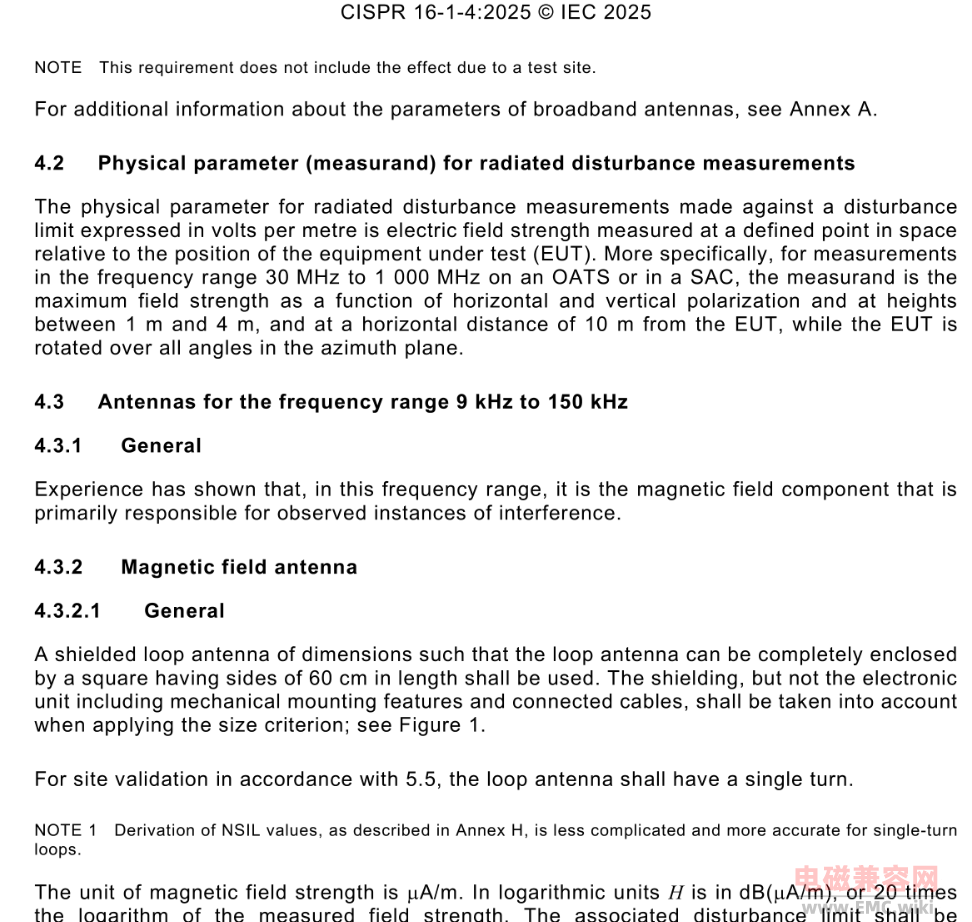

| 依据最新的标准CISPR 16-1-4-2025@IEC 2025，标准里面提到的是，使用一种屏蔽环形天线，其尺寸应能使其完全容纳于边长为60cm的正方形内，可以被60cm正方形包围。并没有规定一定是60cm的环形天线，例如，Schwarzbeck FMZB1519这种环天线直径是50cm的也是可以使用的。 但是，要注意，用不同尺寸的环形天线，需要自己确认理想的归一化场地插入损耗NSIL，IEC给出了圆形50cm、60cm直径环形天线的理想NSIL，方形60cm低频磁场天线的理想NSIL。所以，在计量上完全没问题的，实在还想用其它尺寸，也可以自己计算，CISPR 16-1-4-2025标准后面也有仿真代码。

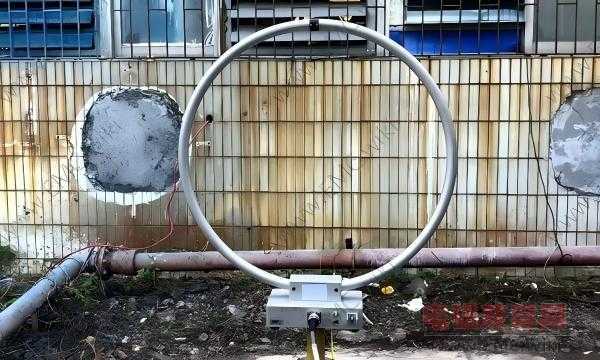

Schwarzbeck FMZB1519

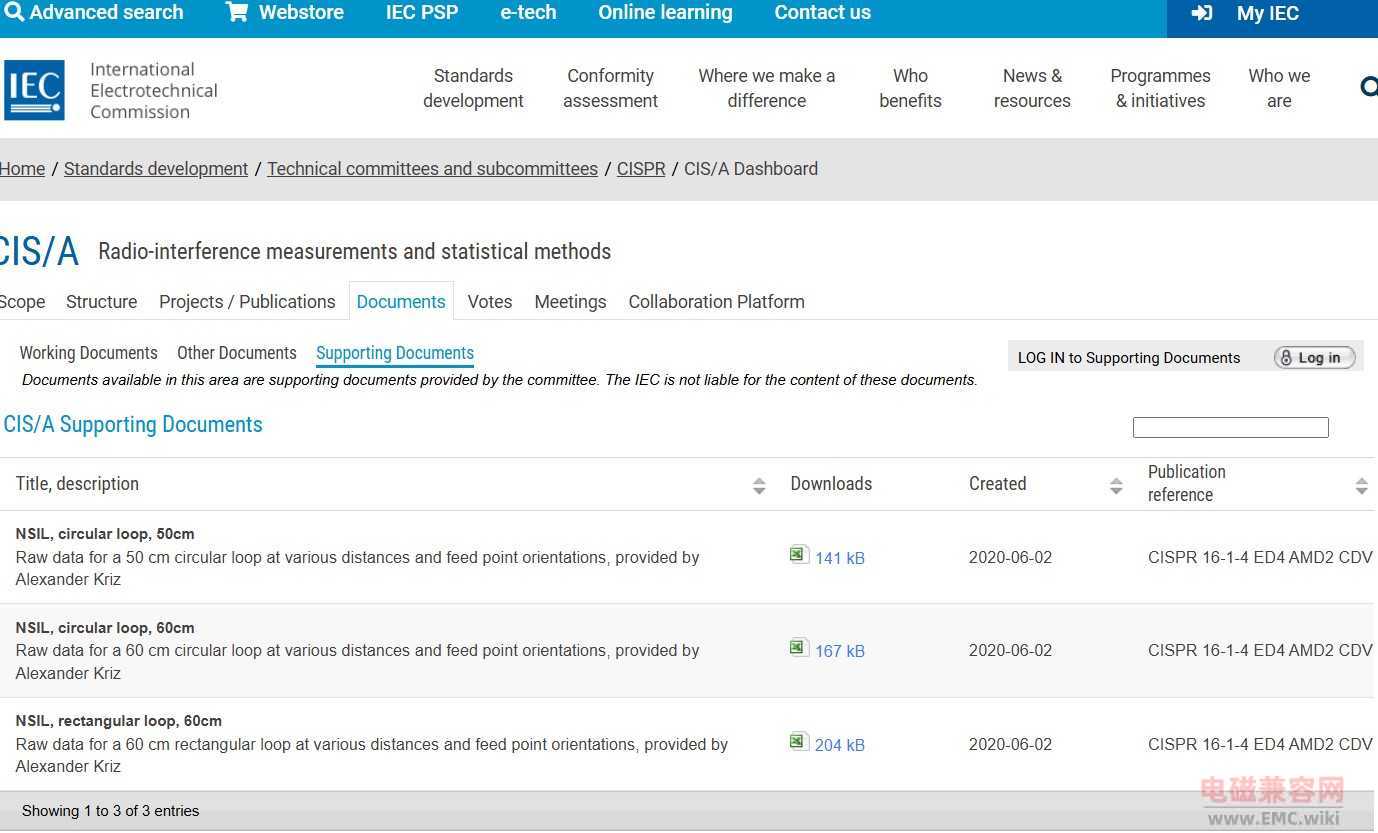

Raw data for a 50 cm circular loop at various distances and feed point orientations, provided by Alexander Kriz  NSIL, circular loop, 50cm.xlsxNSIL, circular loop, 60cm Raw data for a 60 cm circular loop at various distances and feed point orientations, provided by Alexander Kriz NSIL, circular loop, 60cm.xlsxNSIL, rectangular loop, 60cm Raw data for a 60 cm rectangular loop at various distances and feed point orientations, provided by Alexander Kriz NSIL, rectangular loop, 60cm.xlsxIEC国际标准工科医产品CISPR 11-2024 IEC 2024标准规定的30MHz以下的测试天线规定，直接引用CISPR 16-1-4.
|
