标准GB/T 25102.13 / IEC 60118-13标准测试要求

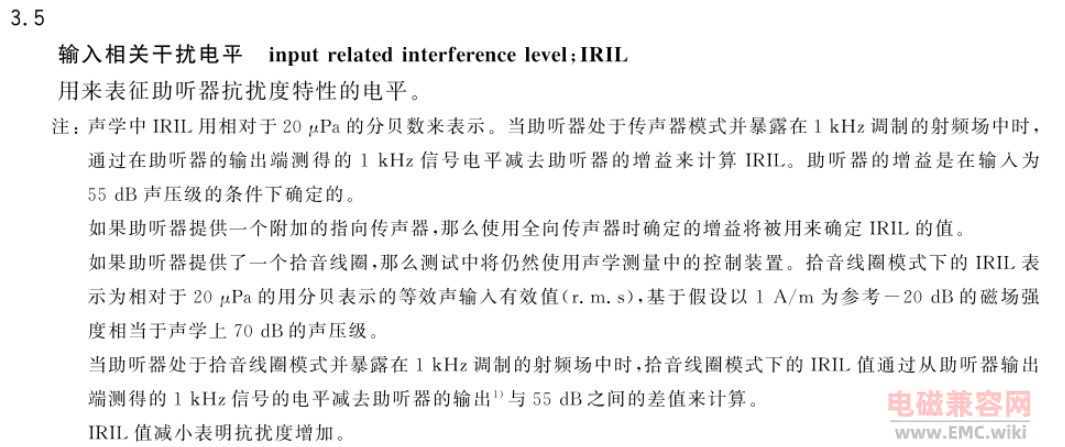

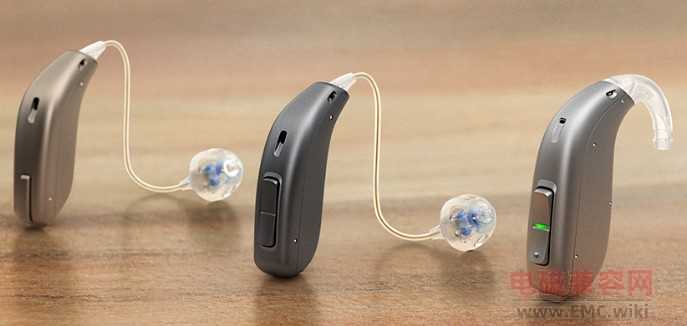

助听器输入相关干扰电平Input-Related Interference Level (IRIL)测试，IRIL就是用来表征助听器抗扰度特性的电平。

助听器辐射抗扰度 - IRII输入相关干扰电平测试 - GB/T 25102.13 / IEC 60118-13
用来表征助听器抗扰度特性的电平
注：声学中IRIL用相对于20uPa的分贝数来表示。当助听器处于传声器模式并暴露在1kHz调制的射频场中时，通过在助听器的输出端测得的1kHz信号电平减去助听器的增益来计算IRIL。助听器的增益是在输入为55dB声压级的条件下确定的。

如果助听器提供一个附加的指向传声器，那么使用全向传声器时确定的增益将被用来确定IRIL的值。

如果助听器提供了一个拾音线圈，那么测试中将仍然使用声学测量中的控制装置。拾音线圈模式下的IRIL表示为相对于20uPa的用分贝表示的等效声输入有效值(R.M.S)，基于假设以1A/m为参考-20dB的磁场强度相当于声学上70dB的声压级。

当助听器处于拾音线圈模式并暴露在1kHz调制的射频场中时，拾音线圈模式下的IRIL值通过从助听器输出端测得的1kHz信号的电平减去助听器的输出与55dB之间的差值来计算。

IRIL值减小表明抗扰度增加。

1. 实验目的
依据GB/T 25102.13 / IEC 60118-13标准，通过在受控电磁环境（GTEM小室）评估助听器在1kHz射频电磁场作用下的输入相关干扰电平（IRIL），例如，助听器在这个GTEM小室的电磁干扰环境下，是否会出现很大的异常声音？例如，标准里面规定的助听器喇叭输出的1kHz的干扰电平，以此评估助听器在射频辐射下的电磁兼容性及其抗扰度。

2. 实验环境与设备

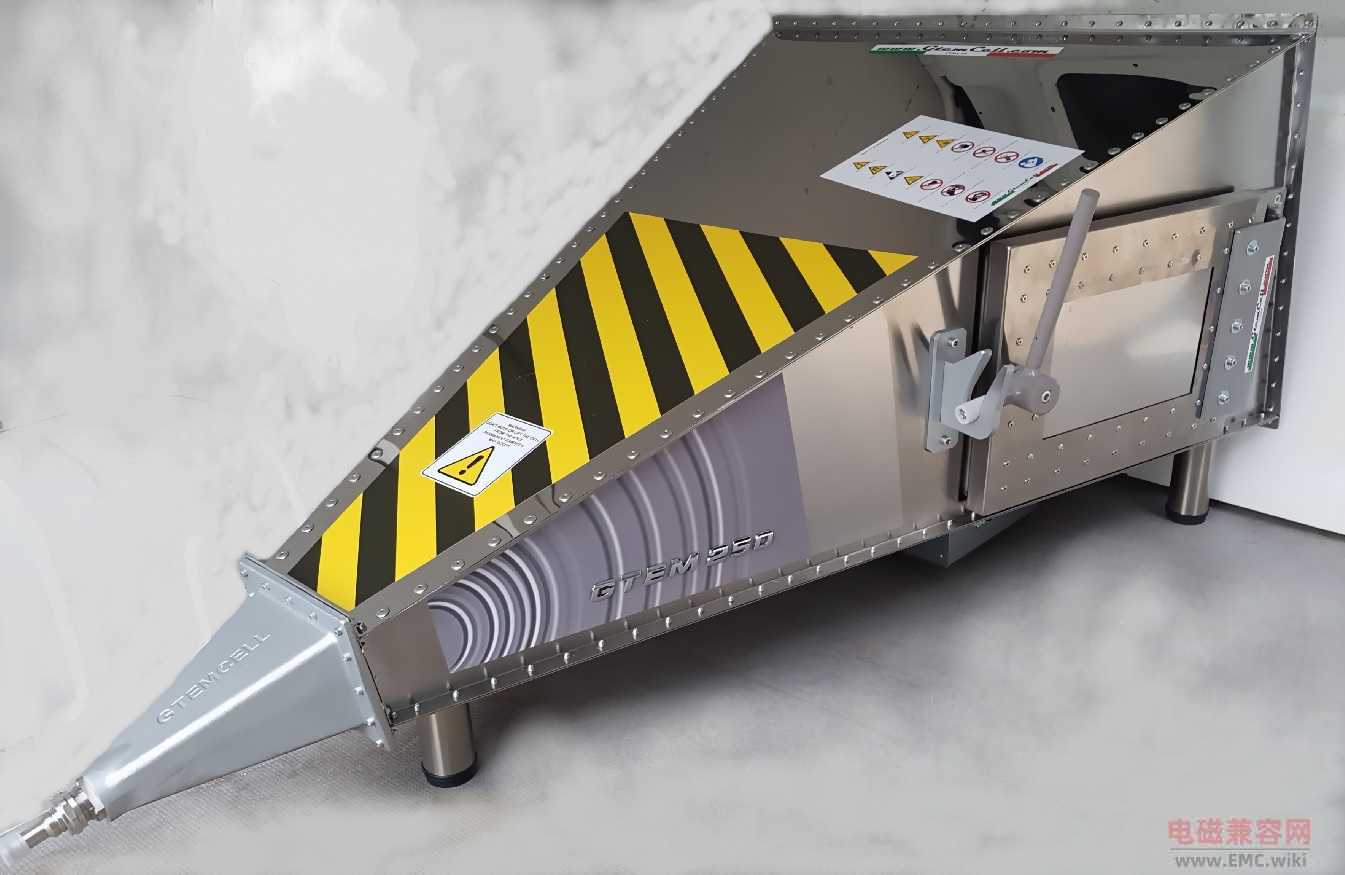

电磁屏蔽环境：GTEM小室（用于产生700MHz–2.7GHz稳定射频场）。
射频功放：通常利用实验室现有80MHz ~ 6000MHz的IEC 61000-4-3功放即可。
声学传感器：B&K 4192 1/2英寸测量麦克风（耦合于2cc耦合腔）。
信号调理：B&K 2690-0S1型电荷放大器（将微弱声信号转为高电平电压信号，抗干扰能力强）。
数据采集/分析：Audio Precision (APx) 系列或者其它音频分析仪。

注：可用其它等同或优于上述性能指标的仪器设备替代。

3. 基准增益校准（Baseline Calibration）
先要测试出助听器在声响55 dB SPL (1 kHz) 纯音下增益。
3.1、输入定标：在消声/屏蔽环境下，通过声学测试箱向助听器输入55 dB SPL(1kHz)纯音。
3.2、测量通路：声信号经耦合腔拾取，由B&K 4192转换，经B&K 2690-0S1放大，最后由音频分析仪测得输出电压V_out_ref。
3.3、计算基准增益：

注：此增益值G是后续IRIL计算时需要的。

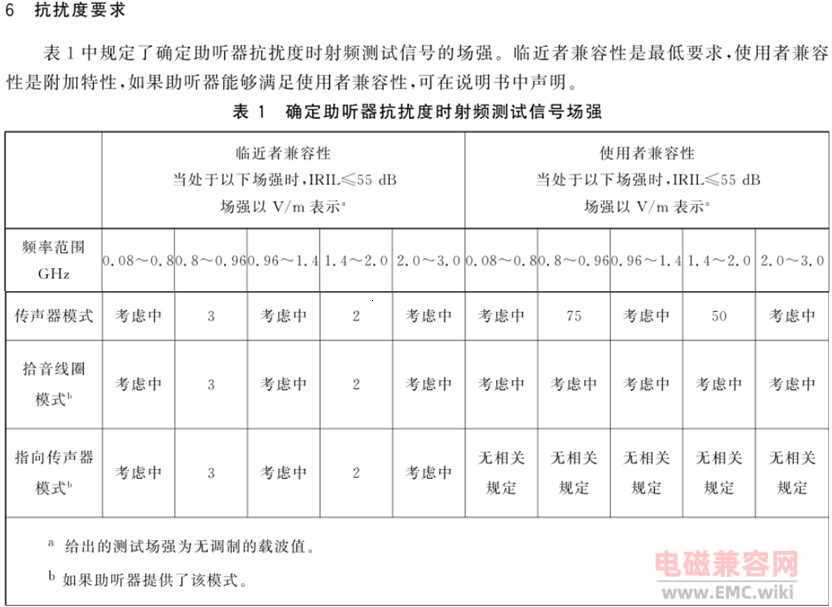

4. 辐射抗扰度测试步骤
