GJB151B-2013 对地的 Y 电容泄漏电流

2024-12-22 12:31| 发布者: 曾工| 查看: 1631| 评论: 1|原作者: 曾工|来自: 电磁兼容网

摘要: 4.2.1 滤波(仅适用于海军) 从控制 EMI的角度来看，应尽量少用线一地之间的滤波器。因为这类滤波器通过接地平面为结构（共模）电流提供低阻抗通路，使这种电流可能耦合到同一接地平面的其他设备中，因而可能成为系统 ...

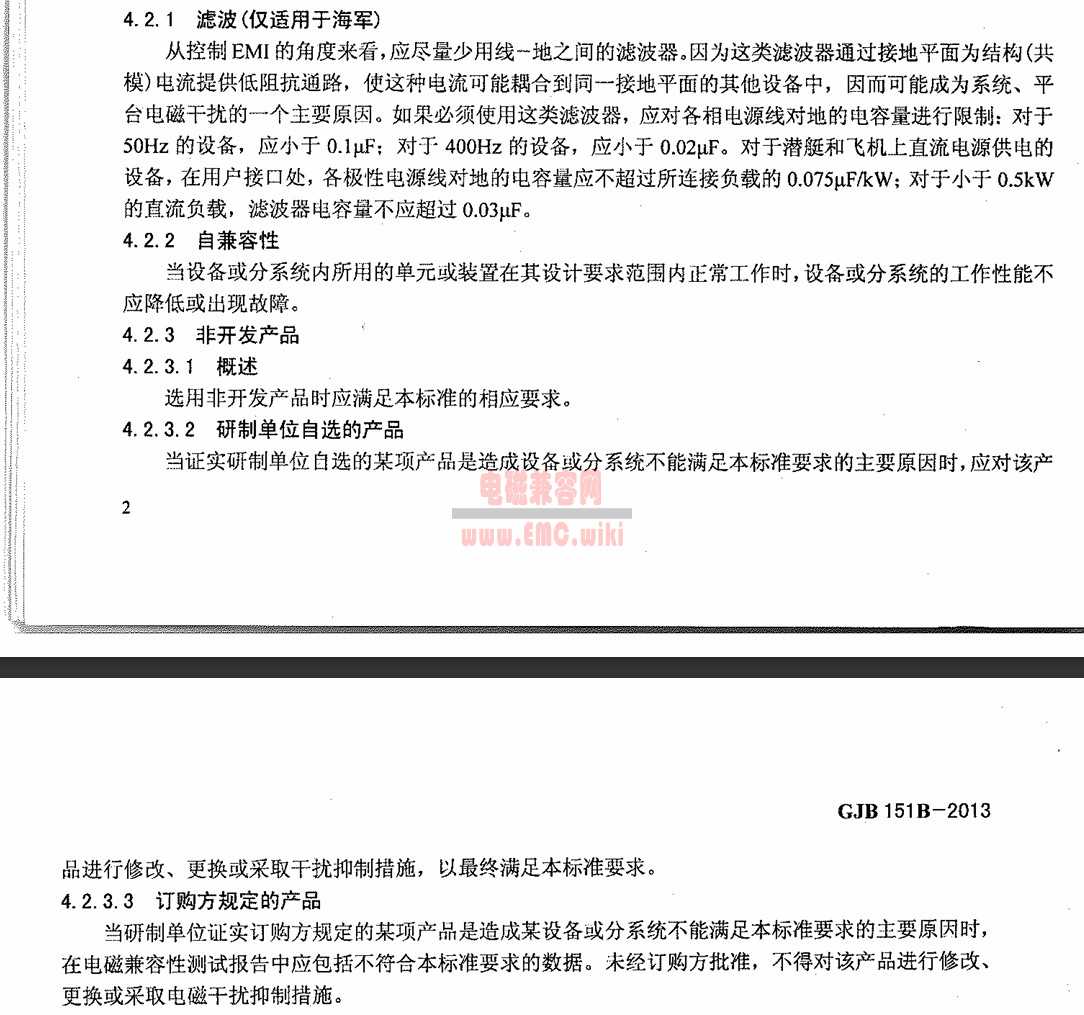

4.2.1 滤波(仅适用于海军)
从控制 EMI的角度来看，应尽量少用线一地之间的滤波器。因为这类滤波器通过接地平面为结构（共模）电流提供低阻抗通路，使这种电流可能耦合到同一接地平面的其他设备中，因而可能成为系统、平台电磁干扰的一个主要原因。如果必须使用这类滤波器，应对各相电源线对地的电容量进行限制：对于50Hz的设备，应小于 0.1uF；对于 400Hz的设备，应小于0.02uf。对于潜艇和飞机上直流电源供电的设备，在用户接口处，各极性电源线对地的电容量应不超过所连接负载的0.075uF/KW；对于小于 0.5kW的直流负载，滤波器电容量不应超过 0.03uF。

对地的 Y 电容如果过大，可能会导致如下问题：
电磁泄漏增大可能会导致信息泄漏，尤其是在军事或安全敏感的场景中，这种情况非常重要。具体来说，过大的 Y 电容 可能引起电磁辐射增大，进而带来以下潜在的安全风险：

1. 信息泄漏的风险

电磁波辐射：电容过大可能会导致电源系统或其他高频电路辐射出更多的电磁波。如果这些电磁波在特定频率范围内泄漏，敌方的电子侦察设备（如 EMI 探测器 或 信号截获设备）可能会捕获到这些信号。敌方可以通过分析这些信号获取到设备的工作状态、频率特征甚至某些敏感数据。
信息窃听：在一些高保密环境中，电磁波辐射本身可能包含有用的信息。若辐射信号中含有未经加密的或弱加密的数据，敌方可通过高精度的电磁监测设备进行解码，从而获取机密信息。

2. 电磁波截获与干扰

信号截获：电磁波泄漏不仅会影响到设备的隐蔽性，还可能成为敌方通过远程设备截获信号的途径。现代的电子侦察设备可以精确定位到设备发射的电磁波来源，并进行信号的实时监控和分析，可能在没有接触的情况下窃取信息。
电磁干扰：过强的电磁辐射还可能对周围的电子设备造成干扰，破坏敌方的通信和探测系统，甚至暴露自身位置。因此，过度的电磁泄漏不仅对设备本身构成风险，也可能影响到作战环境中的其他设备或系统。

3. 电磁隐蔽性（EMI Stealth）问题 / 电磁静默

在军事应用中，设备的电磁隐蔽性至关重要。过大的Y电容可能使设备产生不必要的辐射，增加其电磁特征的可检测性。这对于军事设备、战场通信系统，特别是与敌方电子战对抗的系统来说，是一个重大问题。降低电磁辐射是现代军事装备设计中的一个重要考虑因素，因为这能够减少敌方通过 电子侦察 获取信息的机会。

4. 标准与规程

在军事应用中，通常会有严格的电磁兼容性（EMC）要求，以避免这种泄漏带来的风险。例如，在 GJB 151 等军事标准中，对于电容器的容量、泄漏电流和电磁辐射等方面会有具体规定。为了保障隐蔽性和防止敌方利用这些信息，通常要求使用更为严密的 电磁屏蔽 技术和 加密通信 手段，同时限制电容的容量，防止过度泄漏。

泄漏电流增大：Y电容通常连接在电源线和接地之间，其作用是降低电磁干扰。若Y电容的容量过大，会导致更多的电流泄漏到接地系统，从而产生较大的泄漏电流。这不仅影响设备的电磁兼容性，还可能违反安全标准，尤其是在涉及人体接触的情况下。

电磁泄漏增大：Y电容容量过大会导致通过电容的漏电流增加，从而可能导致不必要的辐射干扰，尤其是低频噪声的增加。这种增加的电流和辐射干扰可能影响到其他电子设备的正常工作，甚至影响到整个系统的电磁兼容性，造成系统间的相互干扰。

安全性问题：对于安全电容（Y电容），其设计目的是为了确保即使电容失效，设备也不会对使用者造成电击危险。若电容过大，会导致设备在发生故障时，漏电流超出安全范围，可能存在电气安全隐患。为了确保电气安全，标准规定Y电容的容量一般不能过大。

影响设备的辐射和抗干扰能力：Y电容过大时，会改变设备电源端的阻抗特性，可能导致设备的抗干扰能力下降，影响整体系统的EMC性能。这可能导致设备在复杂电磁环境下工作不稳定。

结论
因此，在军事或高安全需求的环境中，过大的Y电容不仅可能导致电磁泄漏，还可能带来信息泄露和敌方侦察的风险。设计时需要特别注意电容的容量选择，并尽量减少设备的电磁辐射，以保障设备的隐蔽性和信息安全。因此，为了确保电气安全并保持良好的电磁兼容性，通常会限制Y电容的容量，以防止泄漏电流过大，减少对周围设备的干扰，并确保安全性。
